3.7.6.3 Frequenzmesswandler
Daher sollte der im Abschnitt Transducer Output (Messwandlerausgang) des Transducer Output
(Messwandlerausgang) angezeigte Hz-Wert 65,000 Hz lauten.
Die Genauigkeit, die im Abschnitt Transducer Output (Messwandlerausgang) angezeigt wird, entspricht den
folgenden Werten:
(65,0065 - 65,000 / 65,000) * 100 = % Genauigkeit oder -0,01 %
Wenn es sich um einen 0,02 % Messwandler handelt, vergleicht die Firmware die Genauigkeitswerte zwischen dem
Einstellungsbildschirm und dem Messbildschirm und zeigt in diesem Fall PASS (Bestanden) im Abschnitt Transducer
Output (Messwandlerausgang) des Messbildschirms an.
3.8 Messgerätetest
Der Messgerätetest bietet eine schnelle und einfache Möglichkeit, die Messfunktion von Schutzrelais zu testen. Um
auf den Messgerätetest zuzugreifen, klicken Sie auf die Schaltfläche „Messgerät Messwandler" auf der Seite
„Standard" der Liste „Test". Der folgende Bildschirm wird angezeigt.

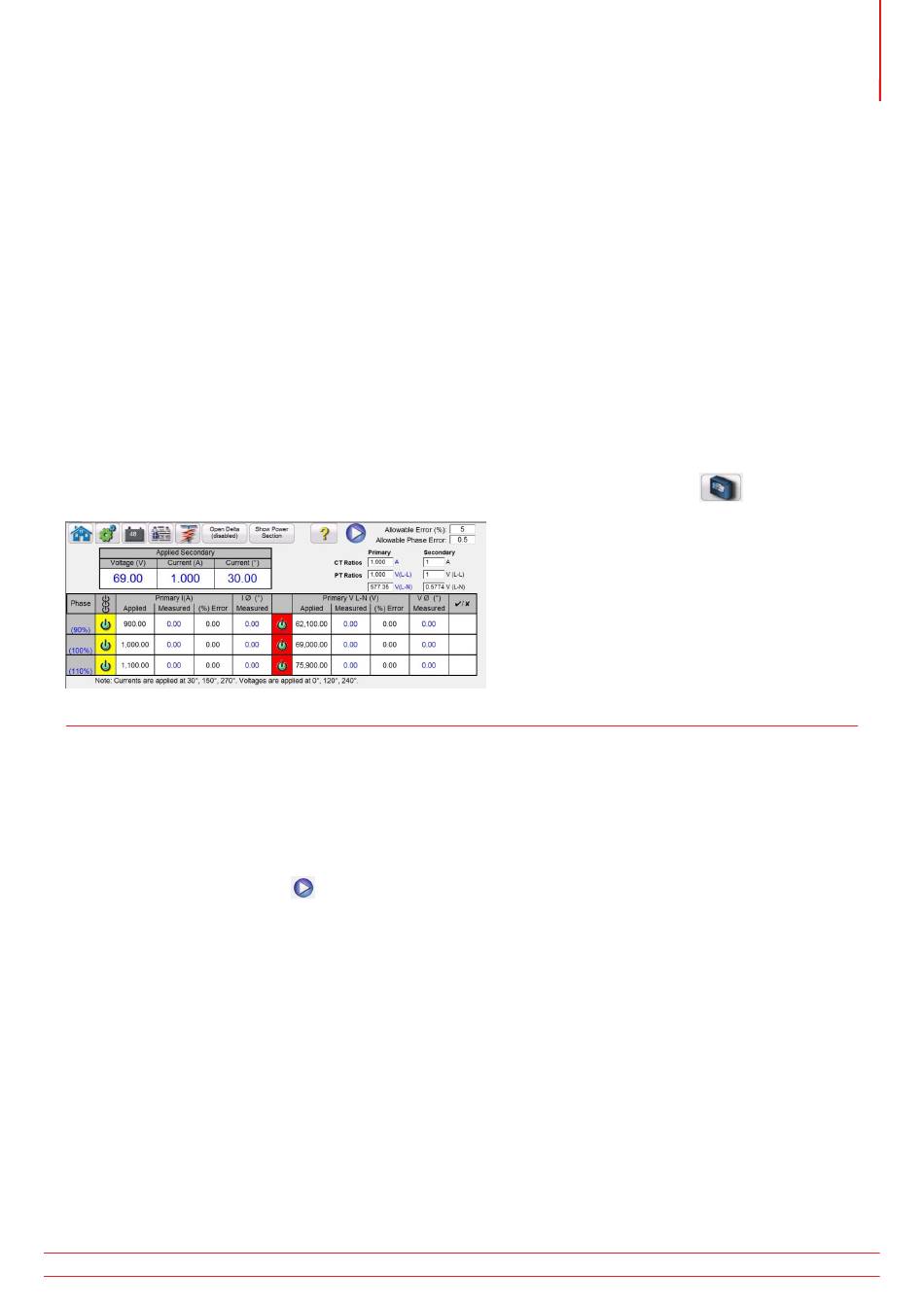

Abbildung 202. Messgeräte-Messbildschirm
Der Benutzer wählt einfach die Ausgangskanäle aus, die dem Bildschirm für den manuellen Vektortest ähnlich sind.
Die Werte können entweder als sekundär (Standard) oder als primär angegeben werden, indem Sie auf das Fenster
„Primary Ratios" (Primäre Verhältnisse) klicken und die CT- und VT-Verhältnisse eingeben (weitere Informationen
finden Sie im Abschnitt „Primäre Verhältnisse" im Konfigurationsbildschirm). Geben Sie den gewünschten
zulässigen Fehlerprozentwert des Messwerts in das dafür vorgesehene Fenster ein (berücksichtigen Sie dabei den
Gesamtfehlerwert des Prüfsets plus den Fehlerwert des Relais). Schalten Sie die Ausgänge ein, indem Sie auf die blaue
Schaltfläche „Run Test" (Prüflauf) klicken. Lesen Sie die gemessenen Werte aus dem Relais und geben Sie sie in die
dafür vorgesehenen Fenster ein.
Drücken oder klicken Sie auf „Show Power Section" (Leistungsbereich anzeigen), um die Leistungsmessungen
anzuzeigen, wie in der folgenden Abbildung dargestellt.
