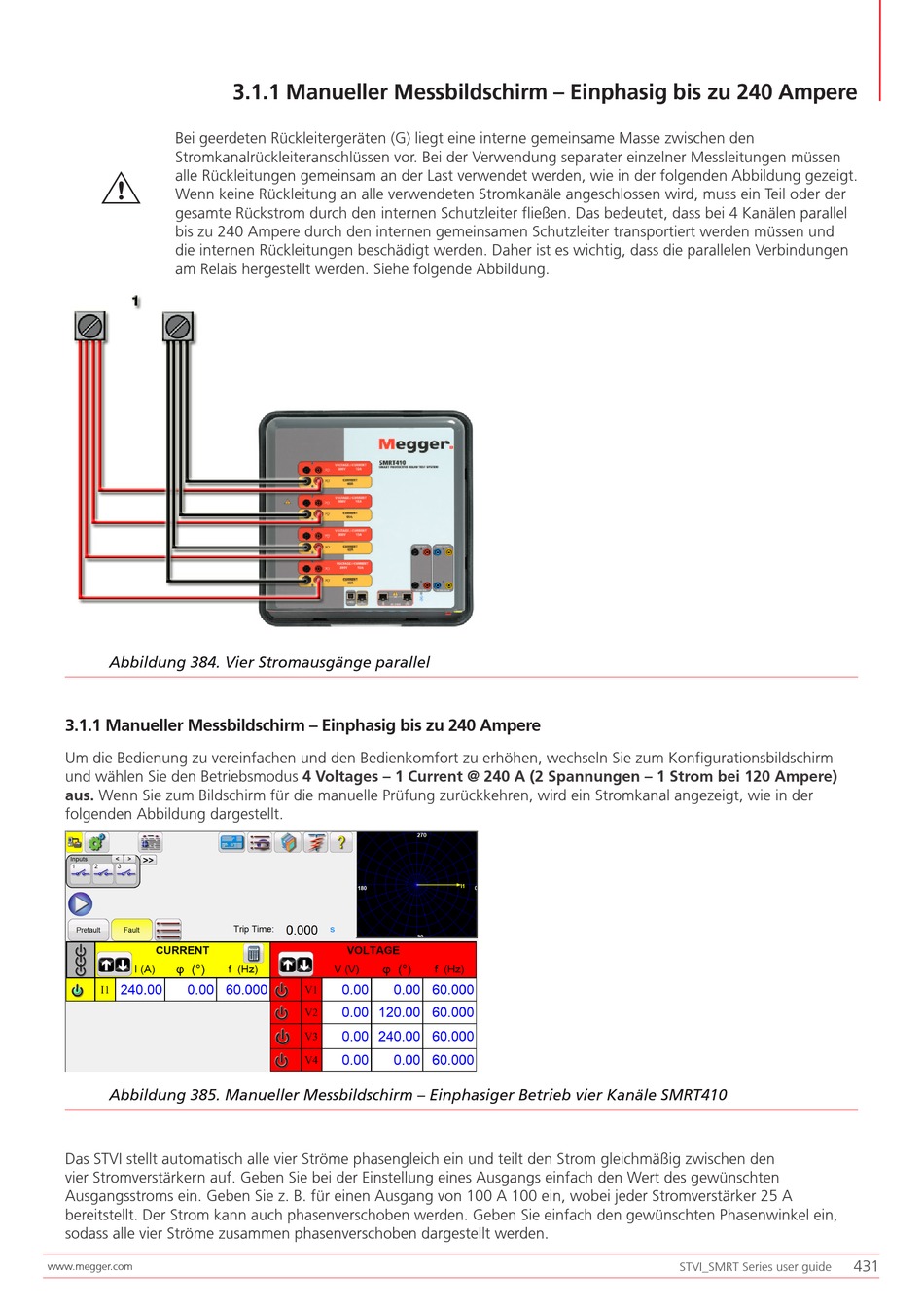

Bei geerdeten Rückleitergeräten (G) liegt eine interne gemeinsame Masse zwischen den
Stromkanalrückleiteranschlüssen vor. Bei der Verwendung separater einzelner Messleitungen müssen
G
alle Rückleitungen gemeinsam an der Last verwendet werden, wie in der folgenden Abbildung gezeigt.
Wenn keine Rückleitung an alle verwendeten Stromkanäle angeschlossen wird, muss ein Teil oder der
gesamte Rückstrom durch den internen Schutzleiter fließen. Das bedeutet, dass bei 4 Kanälen parallel
bis zu 240 Ampere durch den internen gemeinsamen Schutzleiter transportiert werden müssen und
die internen Rückleitungen beschädigt werden. Daher ist es wichtig, dass die parallelen Verbindungen
am Relais hergestellt werden. Siehe folgende Abbildung.
Abbildung 384. Vier Stromausgänge parallel
3.1.1 Manueller Messbildschirm – Einphasig bis zu 240 Ampere
Um die Bedienung zu vereinfachen und den Bedienkomfort zu erhöhen, wechseln Sie zum Konfigurationsbildschirm
und wählen Sie den Betriebsmodus 4 Voltages – 1 Current @ 240 A (2 Spannungen – 1 Strom bei 120 Ampere)
aus. Wenn Sie zum Bildschirm für die manuelle Prüfung zurückkehren, wird ein Stromkanal angezeigt, wie in der
folgenden Abbildung dargestellt.
Abbildung 385. Manueller Messbildschirm – Einphasiger Betrieb vier Kanäle SMRT410
Das STVI stellt automatisch alle vier Ströme phasengleich ein und teilt den Strom gleichmäßig zwischen den
vier Stromverstärkern auf. Geben Sie bei der Einstellung eines Ausgangs einfach den Wert des gewünschten
Ausgangsstroms ein. Geben Sie z. B. für einen Ausgang von 100 A 100 ein, wobei jeder Stromverstärker 25 A
bereitstellt. Der Strom kann auch phasenverschoben werden. Geben Sie einfach den gewünschten Phasenwinkel ein,
sodass alle vier Ströme zusammen phasenverschoben dargestellt werden.
