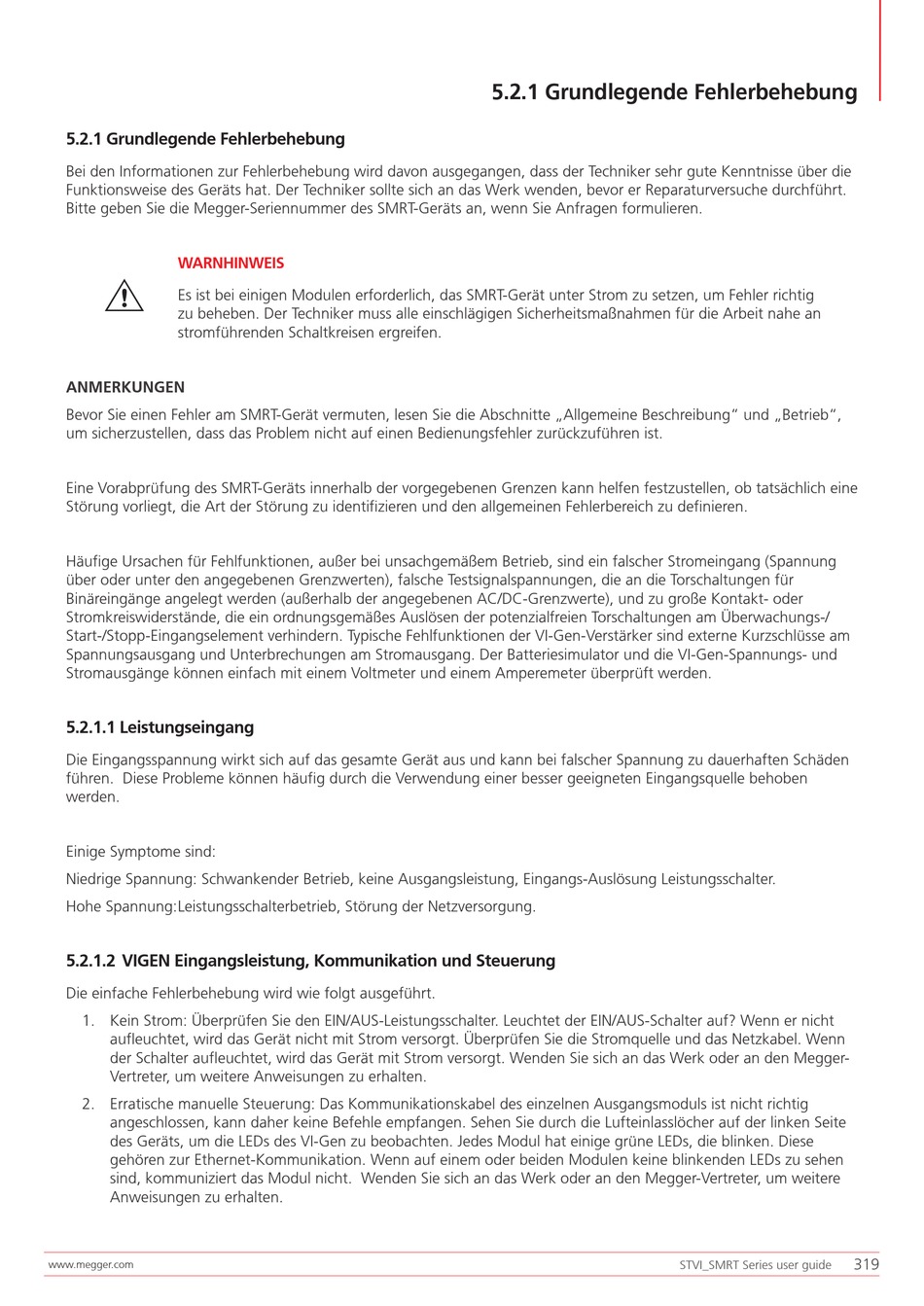

Grundlegende Fehlerbehebung - Megger SMRT2 Benutzerhandbuch

5.2.1 Grundlegende Fehlerbehebung

Bei den Informationen zur Fehlerbehebung wird davon ausgegangen, dass der Techniker sehr gute Kenntnisse über die
Funktionsweise des Geräts hat. Der Techniker sollte sich an das Werk wenden, bevor er Reparaturversuche durchführt.
Bitte geben Sie die Megger-Seriennummer des SMRT-Geräts an, wenn Sie Anfragen formulieren.
WARNHINWEIS
G
Es ist bei einigen Modulen erforderlich, das SMRT-Gerät unter Strom zu setzen, um Fehler richtig
zu beheben. Der Techniker muss alle einschlägigen Sicherheitsmaßnahmen für die Arbeit nahe an
stromführenden Schaltkreisen ergreifen.
ANMERKUNGEN
Bevor Sie einen Fehler am SMRT-Gerät vermuten, lesen Sie die Abschnitte „Allgemeine Beschreibung" und „Betrieb",
um sicherzustellen, dass das Problem nicht auf einen Bedienungsfehler zurückzuführen ist.
Eine Vorabprüfung des SMRT-Geräts innerhalb der vorgegebenen Grenzen kann helfen festzustellen, ob tatsächlich eine
Störung vorliegt, die Art der Störung zu identifizieren und den allgemeinen Fehlerbereich zu definieren.
Häufige Ursachen für Fehlfunktionen, außer bei unsachgemäßem Betrieb, sind ein falscher Stromeingang (Spannung
über oder unter den angegebenen Grenzwerten), falsche Testsignalspannungen, die an die Torschaltungen für
Binäreingänge angelegt werden (außerhalb der angegebenen AC/DC-Grenzwerte), und zu große Kontakt- oder
Stromkreiswiderstände, die ein ordnungsgemäßes Auslösen der potenzialfreien Torschaltungen am Überwachungs-/
Start-/Stopp-Eingangselement verhindern. Typische Fehlfunktionen der VI-Gen-Verstärker sind externe Kurzschlüsse am
Spannungsausgang und Unterbrechungen am Stromausgang. Der Batteriesimulator und die VI-Gen-Spannungs- und
Stromausgänge können einfach mit einem Voltmeter und einem Amperemeter überprüft werden.
5.2.1.1 Leistungseingang
Die Eingangsspannung wirkt sich auf das gesamte Gerät aus und kann bei falscher Spannung zu dauerhaften Schäden
führen. Diese Probleme können häufig durch die Verwendung einer besser geeigneten Eingangsquelle behoben
werden.
Einige Symptome sind:
Niedrige Spannung: Schwankender Betrieb, keine Ausgangsleistung, Eingangs-Auslösung Leistungsschalter.
Hohe Spannung: Leistungsschalterbetrieb, Störung der Netzversorgung.
5.2.1.2 VIGEN Eingangsleistung, Kommunikation und Steuerung
Die einfache Fehlerbehebung wird wie folgt ausgeführt.
1. Kein Strom: Überprüfen Sie den EIN/AUS-Leistungsschalter. Leuchtet der EIN/AUS-Schalter auf? Wenn er nicht
aufleuchtet, wird das Gerät nicht mit Strom versorgt. Überprüfen Sie die Stromquelle und das Netzkabel. Wenn
der Schalter aufleuchtet, wird das Gerät mit Strom versorgt. Wenden Sie sich an das Werk oder an den Megger-
Vertreter, um weitere Anweisungen zu erhalten.
2. Erratische manuelle Steuerung: Das Kommunikationskabel des einzelnen Ausgangsmoduls ist nicht richtig
angeschlossen, kann daher keine Befehle empfangen. Sehen Sie durch die Lufteinlasslöcher auf der linken Seite
des Geräts, um die LEDs des VI-Gen zu beobachten. Jedes Modul hat einige grüne LEDs, die blinken. Diese
gehören zur Ethernet-Kommunikation. Wenn auf einem oder beiden Modulen keine blinkenden LEDs zu sehen
sind, kommuniziert das Modul nicht. Wenden Sie sich an das Werk oder an den Megger-Vertreter, um weitere
Anweisungen zu erhalten.
www.megger.com
5.2.1 Grundlegende Fehlerbehebung
319
STVI_SMRT Series user guide
