Schaltfläche "Ground Timing" (Zeitsteuerung Erde); Schaltfläche "Ground Instantaneous" (Erde Unverzögert) - Megger SMRT2 Benutzerhandbuch

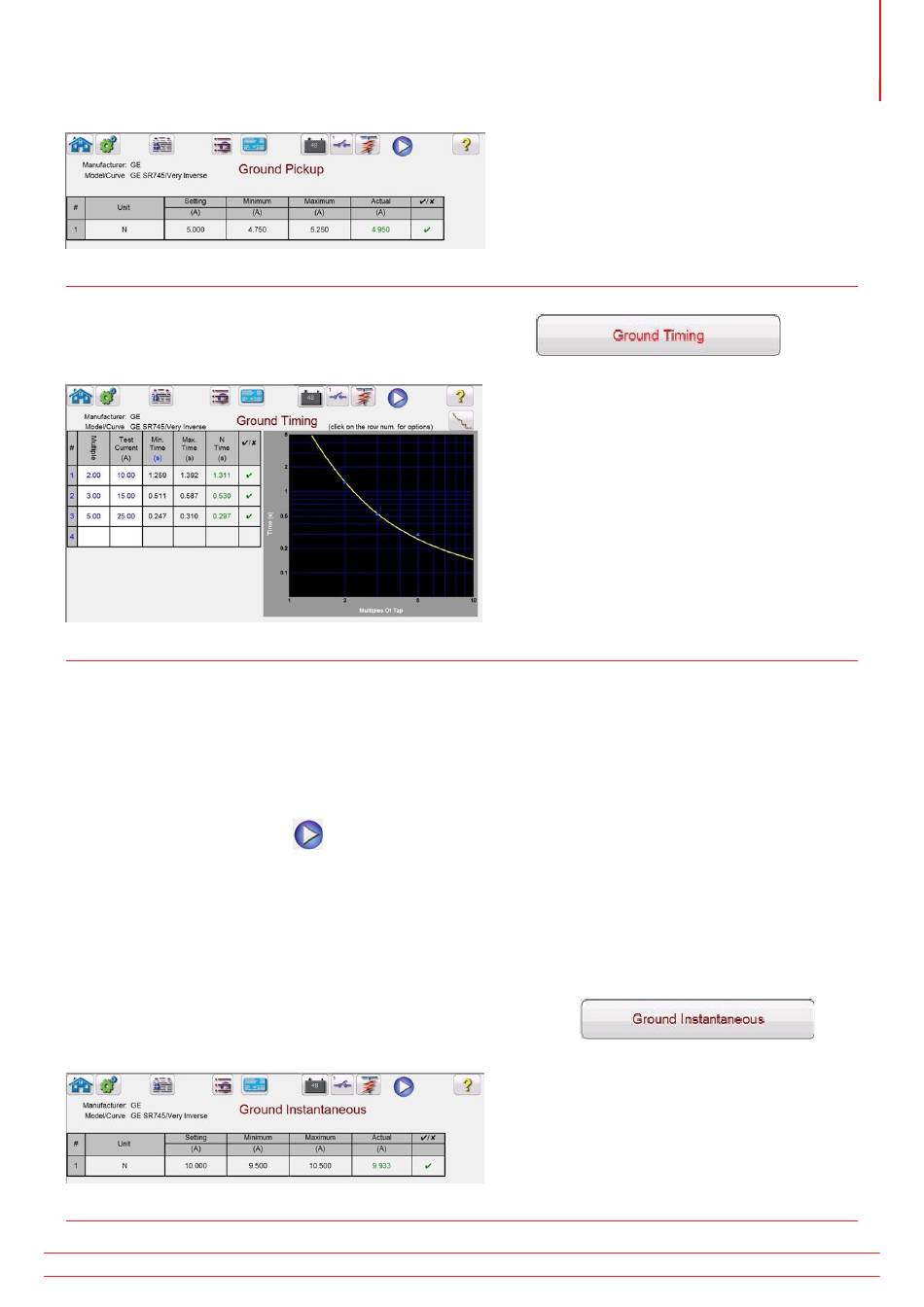

Abbildung 125. Beispiel für die Prüfung „Ground Pickup" (Anregung Erde)
3.5.6.1.6.6 Schaltfläche „Ground Timing" (Zeitsteuerung Erde)
Drücken Sie diese Schaltfläche, um zum Messbildschirm „Ground Timing" (Zeitsteuerung Erde) zu gelangen.
Abbildung 126. Beispiel für den Messbildschirm „Ground Timing" (Zeitsteuerung Erde)
Auf diesem Bildschirm kann der Benutzer einen zuvor konfigurierten zeitbasierten Überstromtest der Erde ausführen
und die Testergebnisse anzeigen. Während des Tests wird der Vektor während der Prüfdauer in Echtzeit mit dem
gewünschten Prüfvielfachenwert bewegt. Auf der linken Seite des Messbildschirm wird der Prüfstrom angewendet und
der Zeitgeber läuft. Wenn das Relais auslöst, wird die Prüfdauer aufgezeichnet und die Bestanden/Nicht bestanden-
Bewertung wird automatisch angezeigt.
Bei einem zeitbasierten Überstromtest der Erdung kann der Benutzer den Test durch Drücken der Schaltfläche „Run
Single Test" (Einzeltest ausführen)
Optionen ausgewählt werden können. Der Benutzer kann den Vielfachwert der Prüfung ändern, indem er in
die gewünschte Zelle klickt (Zeitwerte für Anregung). Um weitere Prüfpunkte hinzuzufügen, klickt der Benutzer
auf das leere Fenster Multiple (Vielfachwert) und gibt den gewünschten Wert ein. Die Software berechnet die
zulässige Mindest- und Höchstzeit basierend auf der Zeitkurve des Herstellers automatisch. Wenn der Benutzer einen
zeitbasierten Überstromtest der Phase durchführt und der Test die maximale Zeit erreicht, wird ein Textfeld mit der
folgenden Meldung angezeigt: „max time on exceeded" (max. Aktivierungszeit überschritten). Das bedeutet, dass das
zu prüfende Objekt nicht ausgelöst hat.
3.5.6.1.6.7 Schaltfläche „Ground Instantaneous" (Erde unverzögert)
Drücken Sie diese Schaltfläche, um zum Messbildschirm „Ground Instantaneous" (Erde unverzögert) zu gelangen.
Abbildung 127. Beispiel für den Messbildschirm „Ground Instantaneous" (Erde unverzögert)
www.megger.com
3.5.6.1.6.6 Schaltfläche „Ground Timing" (Zeitsteuerung Erde)
durchführen. Dadurch wird ein Dialogfeld geöffnet, in dem die verfügbaren
