3.11.1.4 VT- und Relaisverbindungen

Die Standardeinstellungen sind: Binäreingang 1, potenzialfreie Kontakte, wie durch den Eingangstyp angegeben,
und als Eingangsaktion wird standardmäßig das Schließen der Öffnerkontakte angezeigt. Um den Eingangstyp von
potenzialfreien Kontakten in Spannung zu ändern, drücken Sie auf die Schaltfläche „Eingangstyp", und er ändert
sich in Spannung. Um zum Öffnen von Öffnerkontakten zu wechseln, drücken Sie auf die Schaltfläche „Input Action"
(Eingangsaktion). Das Öffnen geschlossener Kontakte wird angezeigt. Der Zeitgeber wird standardmäßig auf den
Modus „Latched Input (enabled)" (Eingang gesperrt (aktiviert)) eingestellt. Dies bedeutet, dass der Zeitgeber beim
Schließen des ersten Kontakts anhält. Beachten Sie, dass die Entprellzeit auf zwei Millisekunden eingestellt ist.
Pickup Tolerance (Anregungstoleranz): Geben Sie die Anregungstoleranz des zu prüfenden Relais ein. Es stehen
zwei Eingaben zur Verfügung: ± % der Anregungseinstellung und ± mHz.
Trip Time Tolerance (Toleranz Auslösezeit): Geben Sie die Zeittoleranz des zu prüfenden Relais ein. Es stehen zwei
Eingaben zur Verfügung: ± % der Zeiteinstellung und ± ms.
Typical Start Time (Typische Startzeit): Dies ist ein bekannter Zeitverzögerungswert, der mit dem zu prüfenden Relais
verknüpft ist. Dieser Zeitwert ist mit der Relaisverzögerungszeit verknüpft, wenn der Wert der Anregungsfrequenz über
einen oder mehrere Zyklen ermittelt wird, und die Anregungs- oder Auslöseausgänge dann angezeigt werden sollen.
Typische Werte liegen zwischen 50 und 200 ms. Dieser Wert ist entscheidend für die Bestanden/Nicht bestanden-
Bestimmung in den Zeitmessprüfungsergebnissen. Der Benutzer sollte in der Dokumentation des Relaisherstellers
nachsehen, welcher Zeitwert in das Fenster eingegeben werden muss.
3.11.1.4 VT- und Relaisverbindungen
4
Drücken oder klicken Sie auf diese Schaltfläche, um das Auswahlmenü für die VT- und Relaisverbindungen aufzurufen.

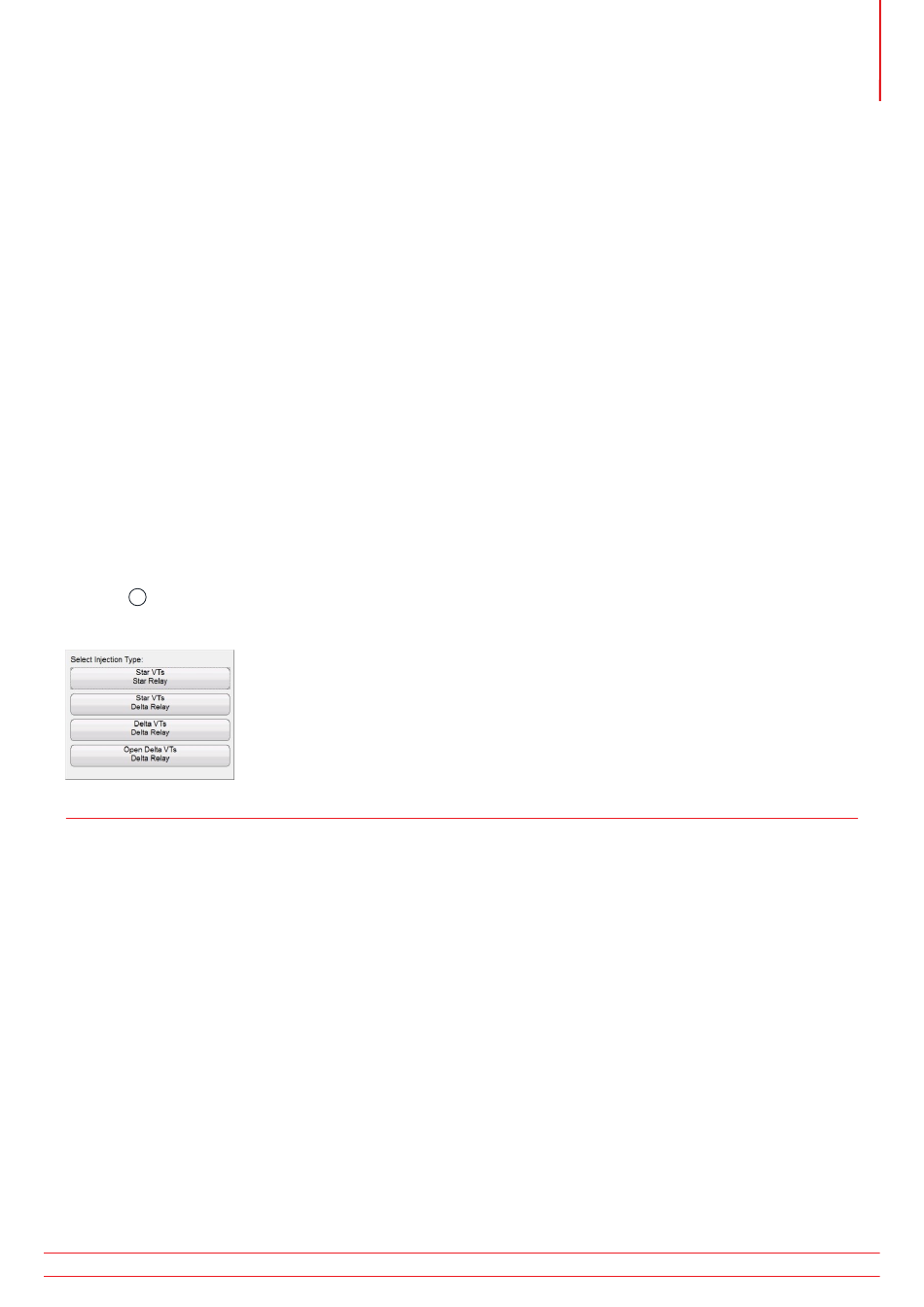

Abbildung 223. Menü zur Auswahl des Einspeisungstyps
3.11.1.5 Auswahl Klassische Zeitmessprüfung
Drücken oder klicken Sie auf die Schaltfläche „Classic Timing test" (Klassische Zeitmessprüfung), um eine schrittweise
zeitgesteuerte Prüfung durchzuführen, bei der die Ausgangsfrequenz vom Vorfehlerwert hin zum Fehlerwert
schrittweise geändert wird. Wenn „Classic Timing" (Klassische Zeitmessprüfung) nicht aktiviert ist, wird die
zeitgesteuerte Prüfung durchgeführt, indem die Frequenz bei einer vorberechneten Anstiegsrate vom Vorfehlerwert auf
den Fehlerwert gesetzt und der Zeitgeber mit der Fehlerfrequenz gestartet wird. Der Zeitgeber wird bei der Erkennung
des Relaisauslösungskontakts gestoppt.

3.11.1.6 Vorfehlereinstellungen

Die Vorfehlerwerte sind die Werte, die für die angegebene Dauer auf das Relais angewendet werden. Die Dauer ist
standardmäßig auf „s" für Sekunden eingestellt. Klicken Sie auf das s, um es in CY für Zyklen zu ändern. Beachten
Sie dabei, dass die Änderung der Dauer in Zyklen ebenfalls die Auslösezeittoleranz und die Typische Startzeit in Zyklen
ändert. Es ist erforderlich, die Vorfehlerwerte lange genug anzuwenden, damit das Relais einen Gleichgewichtszustand
erreichen kann. Bei einem elektromechanischen Relais kann es beispielsweise mehrere Sekunden dauern, bis sich der
Scheibenmagnet in einen symmetrischen Zustand drehen kann.
