1.0 Betrieb
1.0 Betrieb
Das Gerät ist „modular" konzipiert. Alle Ein- und Ausgänge sind deutlich gekennzeichnet und logisch gruppiert.
Ein Nachlesen in der Betriebsanleitung sollte daher nicht erforderlich sein, sobald der Bediener mit dem Prüfsystem
vertraut ist. Die Oberseite des Geräts ist von Gerät zu Gerät unterschiedlich, da in jedem Gerät bis zu drei optionale
Spannungs-/Stromgeneratormodule (VIGEN) installiert sein können.

1.1 Allgemeine Beschreibung

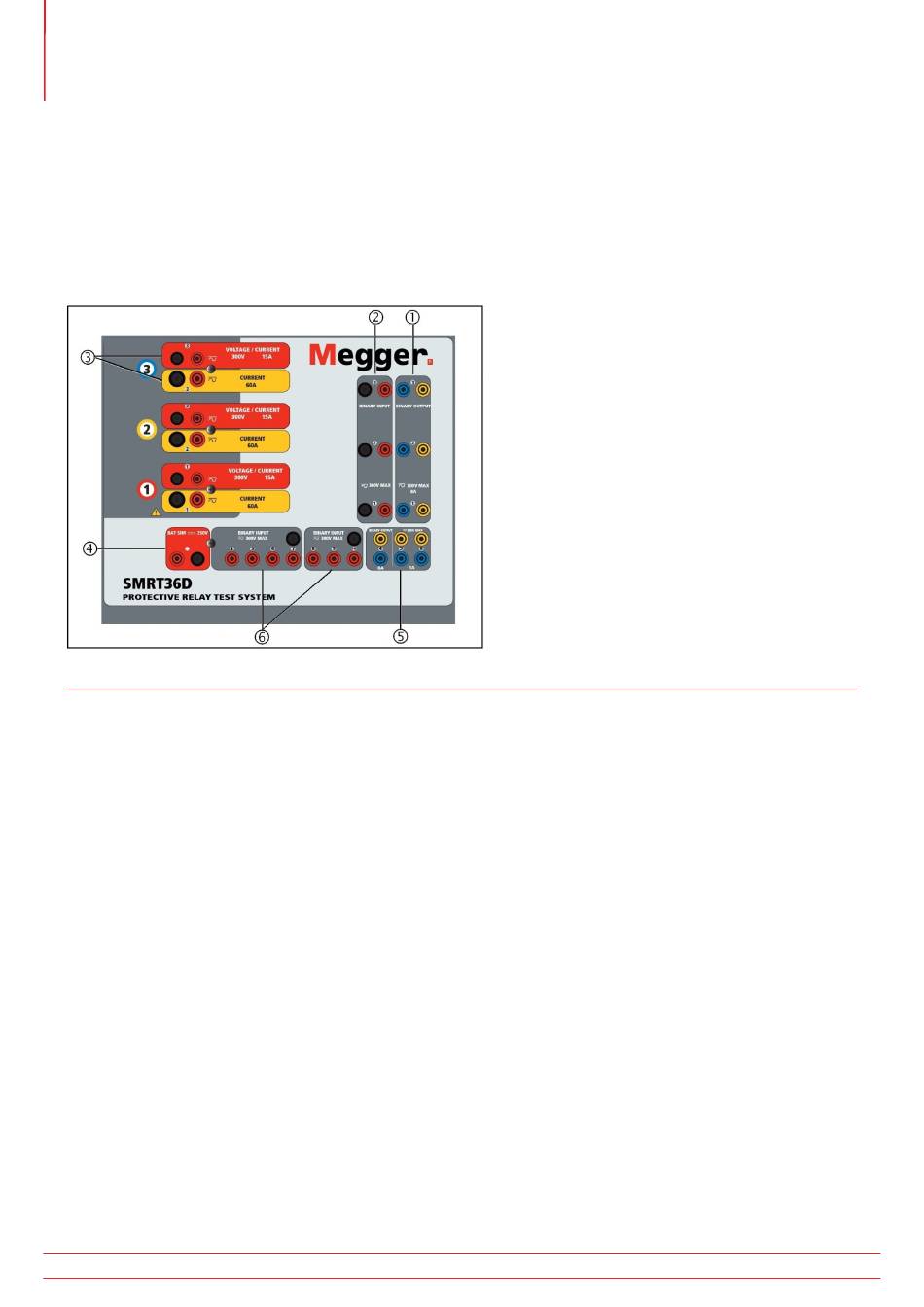

Abbildung 346 Oberseite SMRT36D (abgebildet mit Option für potenzialfreie Rückführungen)
1.1.1 Oberseite
1. Binärausgänge: Die ersten drei VIGEN-Module umfassen Binäreingänge und Binärausgänge. Daher befinden sich
bei einem Gerät mit mindestens zwei Kanälen zwei Binärausgänge auf der Oberseite (nummeriert mit 1 und 2).
Der 3. Binärausgang wird durch DC-Eingangsanschlüsse ersetzt, wenn das Gerät mit der Messwandleroption
bestellt wird. Jeder Binärausgang kann als Schließer- oder Öffnerkontakt konfiguriert werden und stellt dem zu
prüfenden Gerät die entsprechende Logik bereit. Die Binärausgänge 1, 2 und 3 sind für bis zu 300 VAC oder 250
VDC mit 8 Ampere Dauerstrom bemessen. Die programmierbare Wartezeit liegt zwischen 1 Millisekunde und
10.000 Millisekunden.
2. Binäreingänge9: Bei einem Gerät mit mindestens zwei Kanälen befinden sich zwei Binäreingänge auf
der Oberseite. Der 3. Binäreingang wird durch DC-Eingangsanschlüsse ersetzt, wenn das Gerät mit der
Messwandleroption bestellt wird. Um einer Vielzahl von Testanwendungen gerecht zu werden, haben die
Binäreingänge 1 und 2 einen festen Spannungsschwellenwert von 5 Volt. Binäreingang 3 hat einen festen
Schwellenwert von 5 Volt. Für synchronisierte End-to-End-Relaisprüfungen über GPS muss Binär 1 für die externe
Initiierung mit einem Remote-Triggerimpuls von einem GPS-Satellitenempfänger verbunden werden, oder mit
dem Eingang eines IRIG-B-Signals (siehe Verwendung von Wait IRIG-B-Eingang (IRIG-B warten) bei Verwendung
der STVI-Sequenzerprüfung). Es gibt weitere sieben1 Binäreingänge. Zur Überwachung von TTL-Signalen haben
die Binäreingänge 4 bis 6 einen festen Schwellenwert von 3 Volt. Die Binäreingänge 7 und 8 weisen zudem
feste Schwellenwerte von 5 Volt, und die Binäreingänge 9 und 10 einen festen Schwellenwert von 30 Volt aus
(für rauschbehaftete Testumgebungen). Zusätzlich zur Funktion als Zeitgeber-/Überwachungseingänge können
die Binäreingänge auch für das Triggern von Binärausgangssequenz(en) programmiert werden. Binäreingänge
können auch mithilfe der Booleschen Logik für komplexere Simulationen von Energieversorgungsnetzen
programmiert werden.
3. Spannungs-/Stromgeneratormodul (oder VIGEN): Für die VIGEN-Module sind drei Steckplätze verfügbar. Die
Steckplätze sind von unten nach oben von 1 bis 3 durchnummeriert, wobei die oberste VIGEN Nummer 3
aufweist. Die drei Phasenspannungen und -ströme werden durch die rote und gelbe Umrandung der einzelnen
Ausgangskanäle angegeben. Die Spannungskanäle der Phasen A, B und C (V1, V2 und V3) sind durch die
