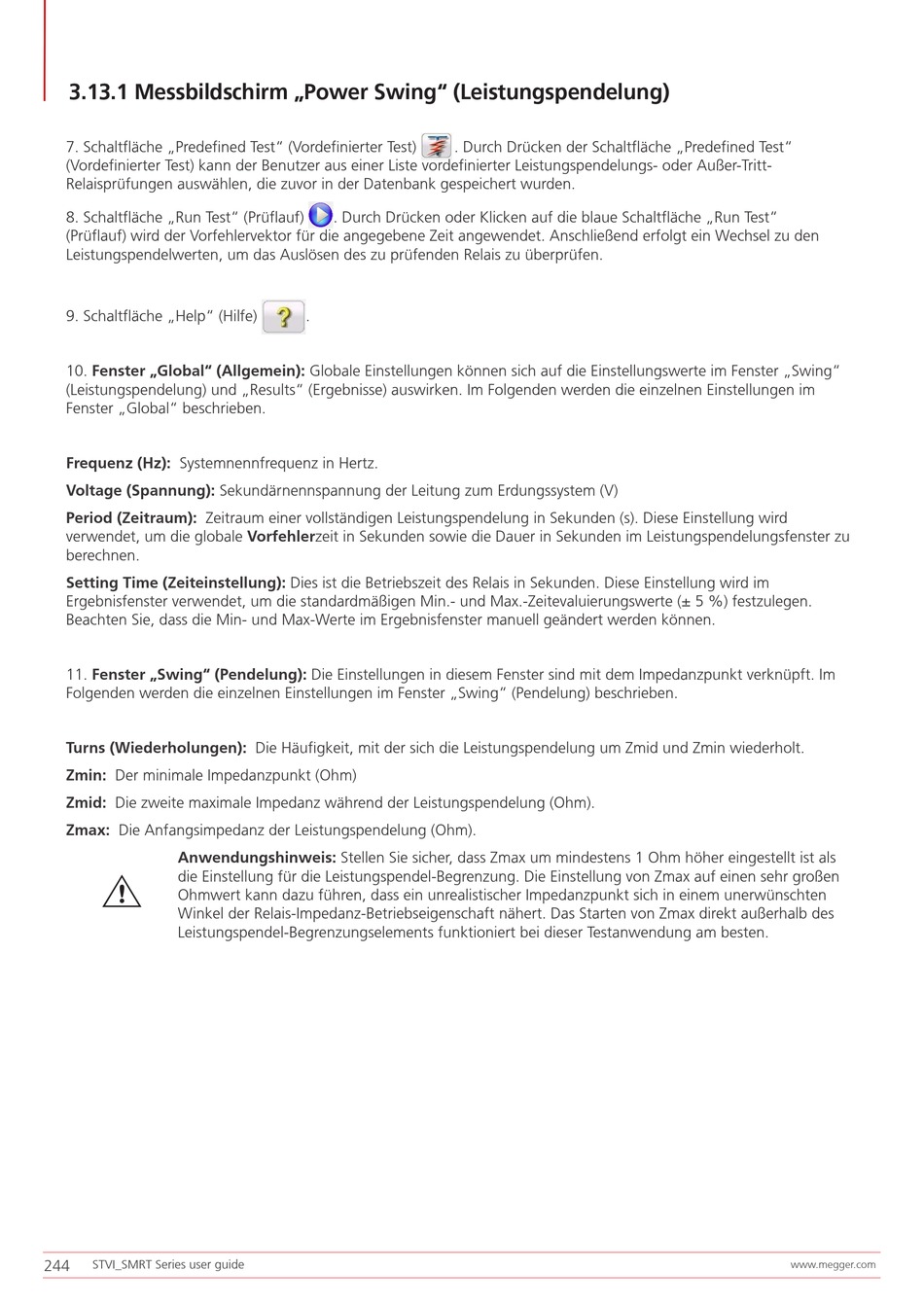

3.13.1 Messbildschirm „Power Swing" (Leistungspendelung)
7. Schaltfläche „Predefined Test" (Vordefinierter Test)
(Vordefinierter Test) kann der Benutzer aus einer Liste vordefinierter Leistungspendelungs- oder Außer-Tritt-
Relaisprüfungen auswählen, die zuvor in der Datenbank gespeichert wurden.
8. Schaltfläche „Run Test" (Prüflauf)
(Prüflauf) wird der Vorfehlervektor für die angegebene Zeit angewendet. Anschließend erfolgt ein Wechsel zu den
Leistungspendelwerten, um das Auslösen des zu prüfenden Relais zu überprüfen.
9. Schaltfläche „Help" (Hilfe)
10. Fenster „Global" (Allgemein): Globale Einstellungen können sich auf die Einstellungswerte im Fenster „Swing"
(Leistungspendelung) und „Results" (Ergebnisse) auswirken. Im Folgenden werden die einzelnen Einstellungen im
Fenster „Global" beschrieben.
Frequenz (Hz): Systemnennfrequenz in Hertz.
Voltage (Spannung): Sekundärnennspannung der Leitung zum Erdungssystem (V)
Period (Zeitraum): Zeitraum einer vollständigen Leistungspendelung in Sekunden (s). Diese Einstellung wird
verwendet, um die globale Vorfehlerzeit in Sekunden sowie die Dauer in Sekunden im Leistungspendelungsfenster zu
berechnen.
Setting Time (Zeiteinstellung): Dies ist die Betriebszeit des Relais in Sekunden. Diese Einstellung wird im
Ergebnisfenster verwendet, um die standardmäßigen Min.- und Max.-Zeitevaluierungswerte (± 5 %) festzulegen.
Beachten Sie, dass die Min- und Max-Werte im Ergebnisfenster manuell geändert werden können.
11. Fenster „Swing" (Pendelung): Die Einstellungen in diesem Fenster sind mit dem Impedanzpunkt verknüpft. Im
Folgenden werden die einzelnen Einstellungen im Fenster „Swing" (Pendelung) beschrieben.
Turns (Wiederholungen): Die Häufigkeit, mit der sich die Leistungspendelung um Zmid und Zmin wiederholt.
Zmin: Der minimale Impedanzpunkt (Ohm)
Zmid: Die zweite maximale Impedanz während der Leistungspendelung (Ohm).
Zmax: Die Anfangsimpedanz der Leistungspendelung (Ohm).
Anwendungshinweis: Stellen Sie sicher, dass Zmax um mindestens 1 Ohm höher eingestellt ist als
G
die Einstellung für die Leistungspendel-Begrenzung. Die Einstellung von Zmax auf einen sehr großen
Ohmwert kann dazu führen, dass ein unrealistischer Impedanzpunkt sich in einem unerwünschten
Winkel der Relais-Impedanz-Betriebseigenschaft nähert. Das Starten von Zmax direkt außerhalb des
Leistungspendel-Begrenzungselements funktioniert bei dieser Testanwendung am besten.
244
STVI_SMRT Series user guide
. Durch Drücken der Schaltfläche „Predefined Test"
. Durch Drücken oder Klicken auf die blaue Schaltfläche „Run Test"
.
