Spannungsstufe Prefault (Vorfehler): Geben Sie die entsprechenden Spannungsstufe ein.
Plot vs. Voltage (Darstellung im Vergleich zu Spannung): Bei Zeitmessprüfungen wird eine Grafik angezeigt, in der
die Zeit im Vergleich zur Spannung dargestellt wird. Wenn Sie die Schaltfläche drücken, ändert sich die Grafik und es
wird die Zeit im Vergleich zu Vielfachen der Anregung angezeigt.
Wenn die Toleranz- und Testdaten ausgefüllt sind, wird der Benutzer durch Drücken der grünen Häkchenschaltfläche
zum Fenster für die Einstellung der Phase weitergeleitet (siehe unten).
Schaltfläche „Number of Elements" (Anzahl Elemente)
Der Benutzer muss die Elemente des zu testenden Schutzrelais definieren. Auf dem Bildschirm sind zehn Fenster für
Elemente verfügbar. Durch Drücken der Schaltfläche „Elements" (Elemente) wird der folgende Bildschirm angezeigt.
Standard ist Überspannung, wobei neun der Elemente leer sind. Wenn das Relais Leiter-zu-Leiter- und dreiphasige
Überspannungselemente hat, können sie ganz einfach in die leeren Elementefelder eingetragen werden.

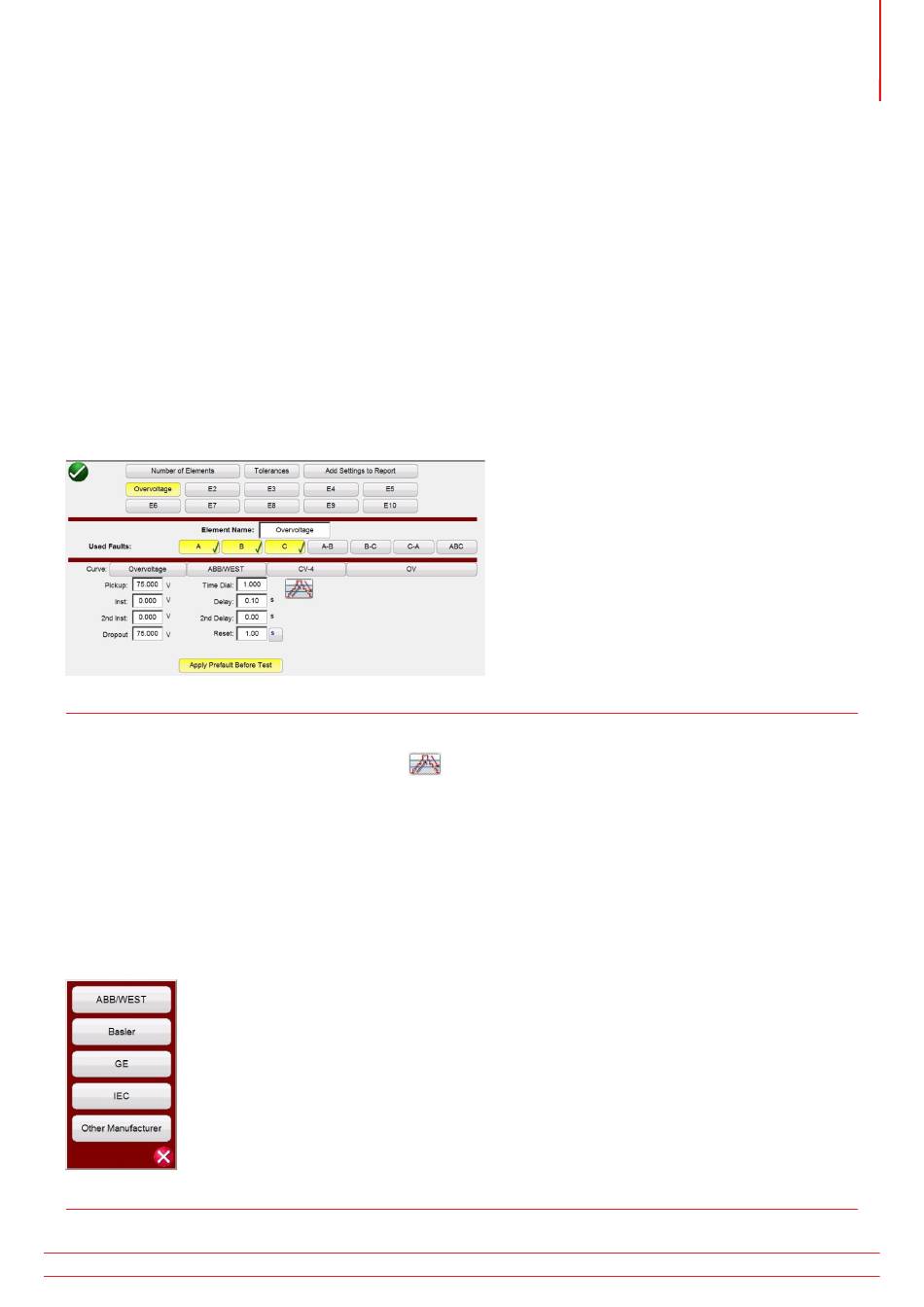

Abbildung 134. Einstellungsbildschirm Überspannungs-Phasenelement
Durch Auswahl von „double ramp" (Doppelrampe)
im obigen Beispiel gezeigt. Daher werden bei der Durchführung des Phasenanregungstests sowohl die Anregungs- als
auch die Abfallprüfungen durchgeführt.
Mit der Schaltfläche Tolerances (Toleranzen) gelangen Sie wieder zum Einstellungsbildschirm für Toleranzen.
3.5.7.1 Schaltfläche zur Herstellerauswahl
Durch Drücken der Schaltfläche für die ABB/WEST-Kurve können Sie auf die Überspannungszeitkurven zugreifen. Die
Kurven umfassen Basler-, GE- und IEC-Standardzeitkurven.
Abbildung 135. Hersteller-Auswahlbildschirm für Spannungsrelais
