3.14 SS1 Dateiwiedergabe

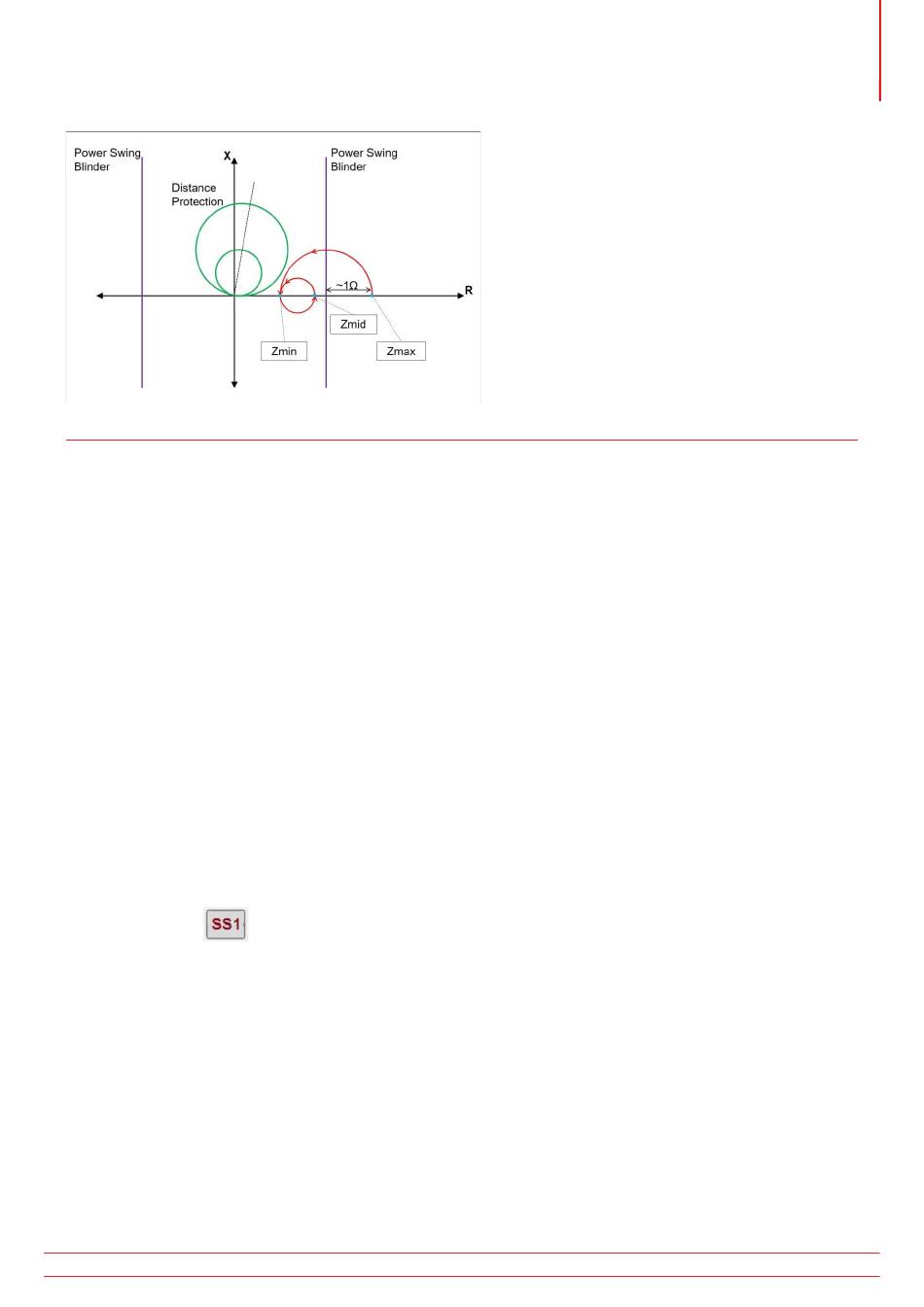

Abbildung 242. Position Leistungspendelung
Wenn Sie die Schaltfläche „Run Test" (Prüflauf) drücken, beginnt der Test mit dem in den Einstellungen festgelegten
Vorfehlerwert. Nach Ablauf der Vorfehlerzeit beginnt die Leistungspendelung. Wenn nur eine Wiederholung definiert
ist, beginnt die Leistungspendelung am Punkt Zmax und läuft gleichmäßig bis Zmin. Sobald der Impedanzpunkt
Zmin erreicht, läuft er weiter zu Zmid und der Test wird beendet Bei Tests mit mehr als einer Wiederholung wird
der Impedanzpunkt dann von Zmid fortgesetzt, läuft weiter bis Zmin und kehrt dann wieder zurück zu Zmid. Dieser
Vorgang wird basierend auf der Einstellung für die Anzahl der Wiederholungen fortgesetzt.
Zmid kann auf Zmax gesetzt werden, wenn eine Schleife gewünscht wird. Zmin darf nicht gleich Zmid oder Zmax sein.
12. Wellenform Leistungspendelung: Im Grafikfenster werden die Wellenformen der wiederzugebenden
Leistungspendelung angezeigt. Wenn mehr als eine Wiederholung angegeben ist, wird jede Wiederholung angezeigt.
13. Fenster „Results" (Ergebnisse): Das Ergebnisfenster enthält die Nennspannung, den berechneten Prüfstrom,
die Betriebszeit in Sekunden, die berechneten Min- und Max.-Zeitwerte in Sekunden und Pass/Fail (Bestanden/ Nicht
bestanden) basierend auf der aufgezeichneten Betriebszeit.
3.14 SS1-Dateiwiedergabe
Die SS1-Dateiwiedergabe wird zum Importieren von Zustandssequenzdateien (SS1) aus ASPEN- und CAPE-
Simulationsprogrammen für Energieversorgungsnetze verwendet. Durch Modellierung des Energieversorgungsnetzes
mit ASPEN oder CAPE kann das Relais dynamisch mit realistischen Systemprüfszenarien getestet werden. Klicken Sie auf
die Schaltfläche SS1
, um die Dateinavigation in Windows zu öffnen. Navigieren Sie zum Ordner SS1 (erfordert,
dass der Benutzer den Dateiordner SS1 erstellt und die SS1-Dateien im Ordner speichert). Verwenden Sie dieses
Dialogfeld, um eine SS1-Datei auszuwählen. Die RTMs-Software liest die SS1-Datei und erstellt mithilfe der Sequenzer-
Testfunktion eine dynamische Wiedergabedatei.
245
STVI_SMRT Series user guide
www.megger.com
