3.1 Manueller Messbildschirm

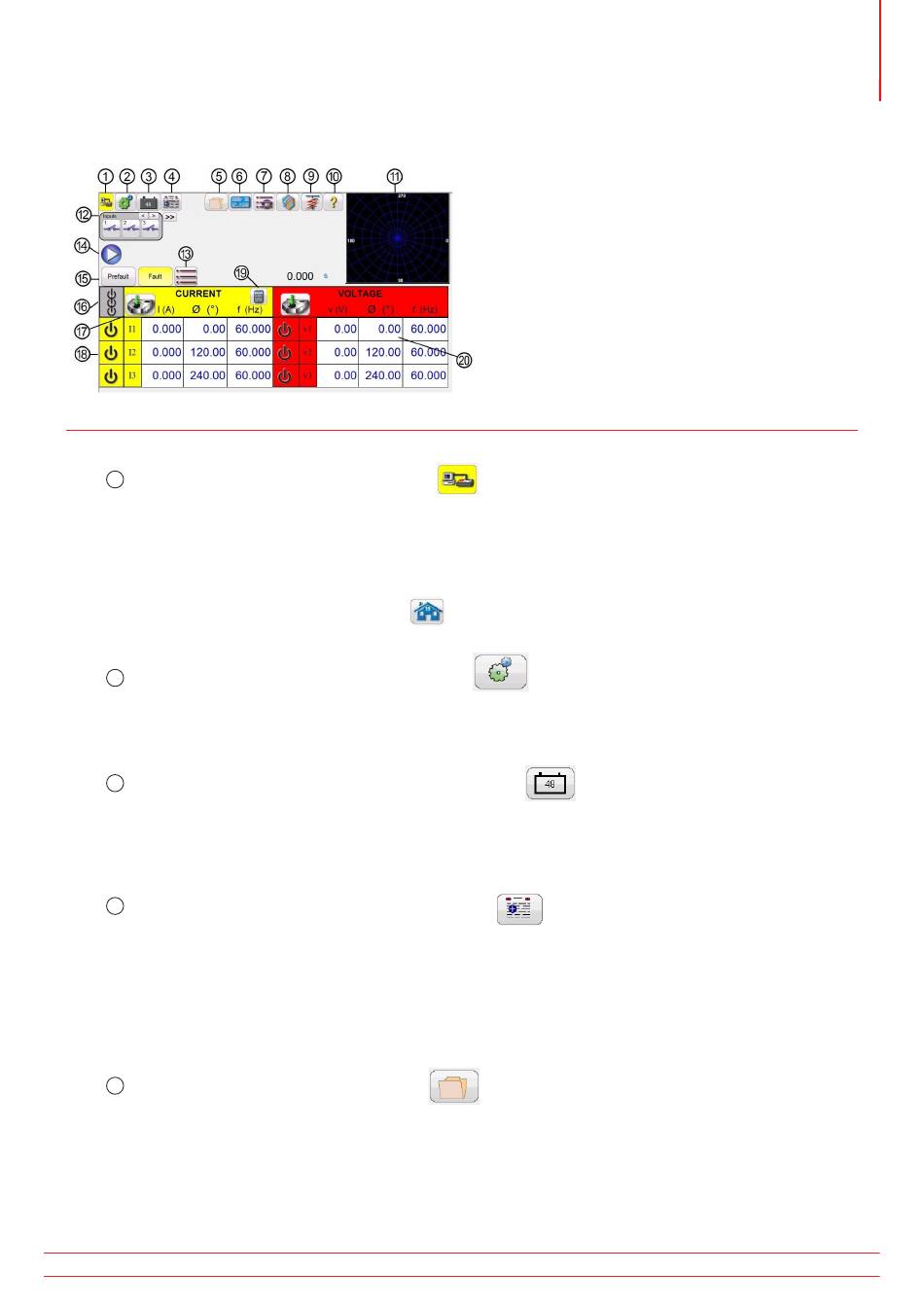

Abbildung 28. Manueller Messbildschirm
3.1.1 Schaltfläche „Connection" (Verbindung)
1
Durch Drücken oder Klicken auf die Schaltfläche erkennt der PC oder das STVI-Handsteuergerät das angeschlossene
SMRT-Gerät automatisch und stellt die IP-Adresse automatisch über die Ethernet-Ports ein. Wenn die Schaltfläche zwei
rote X anzeigt, bedeutet dies, dass keine Kommunikation mit dem SMRT-Gerät besteht. Wenn die Hintergrundfarbe
Gelb ist, gibt dies an, dass das Gerät online und betriebsbereit ist. Wenn eine Verbindung hergestellt wird (Befehle
wurden gesendet), ändert sich die Hintergrundfarbe von Gelb zu Grün. In anderen Messbildschirmen wird in der
oberen linken Ecke die Schaltfläche „Home" (Start)
zum manuellen Messbildschirm zurück.
3.1.2 Schaltfläche „Configuration" (Konfiguration)
2
Drücken Sie diese Schaltfläche, um zum RTMS-Software-Konfigurationsbildschirm zu gelangen. Weitere Informationen
zum Konfigurationsbildschirm finden Sie in Abschnitt 2.3.1 „Konfiguration".
3.1.3 Schaltfläche „Battery Simulator" (Batteriesimulator)
3
Schaltfläche für den Batteriesimulator: Der Batteriesimulator wird durch Drücken der Schaltfläche ein- und
ausgeschaltet. Die Hintergrundfarbe ändert sich: Rot für EIN und Grau für AUS. Die anzuwendende Spannung wird auf
der Schaltfläche angezeigt und kann durch Drücken der Konfigurationsschaltfläche geändert werden.
3.1.4 Schaltfläche „Report options" (Berichtoptionen)
4
Mit dieser Schaltfläche wird das aktuelle Prüfergebnis zum Bericht hinzugefügt. Außerdem wird der Bericht angezeigt,
und der Benutzer kann die Prüfung benennen, Grenzwerte, Kommentare oder Mängel eingeben. Berichte können im
internen STVI-Speicher gespeichert und über einen USB-Speicherstick auf PowerDB oder bei Verwendung eines PCs
in den internen Speicher des PCs übertragen werden. Frühere Prüfergebnisse können geladen werden und mit der
Option „Retest" (Erneut prüfen) können Prüfungen mithilfe der gleichen Parameter wie in den vorherigen Prüfungen
wiederholt werden.
3.1.5 Schaltfläche „File Folder" (Dateiordner)
5
Um auf das Dateiverwaltungssystem zuzugreifen, berühren Sie „File Folder" (Dateiordner) oben in der Mitte des
Messbildschirms. Diese Schaltfläche wird nur auf dem STVI-Handsteuergerät und auf Geräten der Serie SMRT-D
angezeigt (nicht in der PC-Version). Es bietet dem Benutzer die Möglichkeit, Tests zu speichern oder gespeicherte Tests
zu öffnen. Weitere Informationen finden Sie im Abschnitt 2.5 „STVI-Dateiverwaltung".
