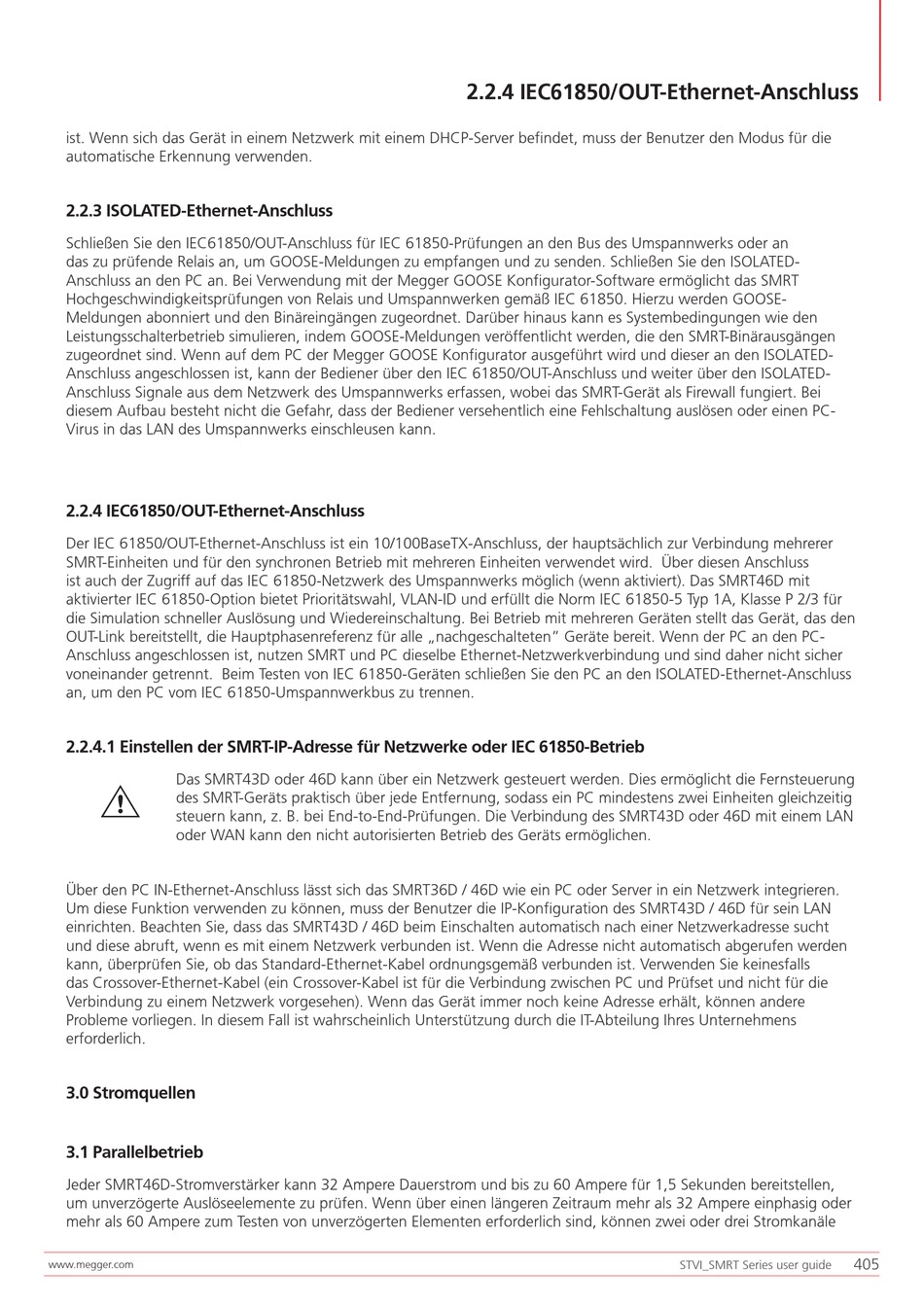

ist. Wenn sich das Gerät in einem Netzwerk mit einem DHCP-Server befindet, muss der Benutzer den Modus für die
automatische Erkennung verwenden.
2.2.3 ISOLATED-Ethernet-Anschluss
Schließen Sie den IEC61850/OUT-Anschluss für IEC 61850-Prüfungen an den Bus des Umspannwerks oder an
das zu prüfende Relais an, um GOOSE-Meldungen zu empfangen und zu senden. Schließen Sie den ISOLATED-
Anschluss an den PC an. Bei Verwendung mit der Megger GOOSE Konfigurator-Software ermöglicht das SMRT
Hochgeschwindigkeitsprüfungen von Relais und Umspannwerken gemäß IEC 61850. Hierzu werden GOOSE-
Meldungen abonniert und den Binäreingängen zugeordnet. Darüber hinaus kann es Systembedingungen wie den
Leistungsschalterbetrieb simulieren, indem GOOSE-Meldungen veröffentlicht werden, die den SMRT-Binärausgängen
zugeordnet sind. Wenn auf dem PC der Megger GOOSE Konfigurator ausgeführt wird und dieser an den ISOLATED-
Anschluss angeschlossen ist, kann der Bediener über den IEC 61850/OUT-Anschluss und weiter über den ISOLATED-
Anschluss Signale aus dem Netzwerk des Umspannwerks erfassen, wobei das SMRT-Gerät als Firewall fungiert. Bei
diesem Aufbau besteht nicht die Gefahr, dass der Bediener versehentlich eine Fehlschaltung auslösen oder einen PC-
Virus in das LAN des Umspannwerks einschleusen kann.
2.2.4 IEC61850/OUT-Ethernet-Anschluss
Der IEC 61850/OUT-Ethernet-Anschluss ist ein 10/100BaseTX-Anschluss, der hauptsächlich zur Verbindung mehrerer
SMRT-Einheiten und für den synchronen Betrieb mit mehreren Einheiten verwendet wird. Über diesen Anschluss
ist auch der Zugriff auf das IEC 61850-Netzwerk des Umspannwerks möglich (wenn aktiviert). Das SMRT46D mit
aktivierter IEC 61850-Option bietet Prioritätswahl, VLAN-ID und erfüllt die Norm IEC 61850-5 Typ 1A, Klasse P 2/3 für
die Simulation schneller Auslösung und Wiedereinschaltung. Bei Betrieb mit mehreren Geräten stellt das Gerät, das den
OUT-Link bereitstellt, die Hauptphasenreferenz für alle „nachgeschalteten" Geräte bereit. Wenn der PC an den PC-
Anschluss angeschlossen ist, nutzen SMRT und PC dieselbe Ethernet-Netzwerkverbindung und sind daher nicht sicher
voneinander getrennt. Beim Testen von IEC 61850-Geräten schließen Sie den PC an den ISOLATED-Ethernet-Anschluss
an, um den PC vom IEC 61850-Umspannwerkbus zu trennen.
2.2.4.1 Einstellen der SMRT-IP-Adresse für Netzwerke oder IEC 61850-Betrieb
Das SMRT43D oder 46D kann über ein Netzwerk gesteuert werden. Dies ermöglicht die Fernsteuerung
G
des SMRT-Geräts praktisch über jede Entfernung, sodass ein PC mindestens zwei Einheiten gleichzeitig
steuern kann, z. B. bei End-to-End-Prüfungen. Die Verbindung des SMRT43D oder 46D mit einem LAN
oder WAN kann den nicht autorisierten Betrieb des Geräts ermöglichen.
Über den PC IN-Ethernet-Anschluss lässt sich das SMRT36D / 46D wie ein PC oder Server in ein Netzwerk integrieren.
Um diese Funktion verwenden zu können, muss der Benutzer die IP-Konfiguration des SMRT43D / 46D für sein LAN
einrichten. Beachten Sie, dass das SMRT43D / 46D beim Einschalten automatisch nach einer Netzwerkadresse sucht
und diese abruft, wenn es mit einem Netzwerk verbunden ist. Wenn die Adresse nicht automatisch abgerufen werden
kann, überprüfen Sie, ob das Standard-Ethernet-Kabel ordnungsgemäß verbunden ist. Verwenden Sie keinesfalls
das Crossover-Ethernet-Kabel (ein Crossover-Kabel ist für die Verbindung zwischen PC und Prüfset und nicht für die
Verbindung zu einem Netzwerk vorgesehen). Wenn das Gerät immer noch keine Adresse erhält, können andere
Probleme vorliegen. In diesem Fall ist wahrscheinlich Unterstützung durch die IT-Abteilung Ihres Unternehmens
erforderlich.
3.0 Stromquellen
3.1 Parallelbetrieb
Jeder SMRT46D-Stromverstärker kann 32 Ampere Dauerstrom und bis zu 60 Ampere für 1,5 Sekunden bereitstellen,
um unverzögerte Auslöseelemente zu prüfen. Wenn über einen längeren Zeitraum mehr als 32 Ampere einphasig oder
mehr als 60 Ampere zum Testen von unverzögerten Elementen erforderlich sind, können zwei oder drei Stromkanäle
