3.2 Ströme in Reihe
Das STVI stellt automatisch alle drei Ströme phasengleich ein und teilt den Strom gleichmäßig zwischen den
drei Stromverstärkern auf. Geben Sie bei der Einstellung eines Ausgangs einfach den Wert des gewünschten
Ausgangsstroms ein. Geben Sie z. B. für einen Ausgang von 75 A 75 ein, wobei jeder Stromverstärker 25 Ampere
bereitstellt. Der Strom kann auch phasenverschoben werden. Geben Sie einfach den gewünschten Phasenwinkel ein,
sodass alle drei Ströme zusammen phasenverschoben dargestellt werden.
Wenn zwei Stromkanäle parallel verwendet werden sollen, belassen Sie das Gerät in der standardmäßigen dreiphasigen
Konfiguration. Schließen Sie die beiden Stromausgänge wie in der folgenden Abbildung gezeigt an die Last an.

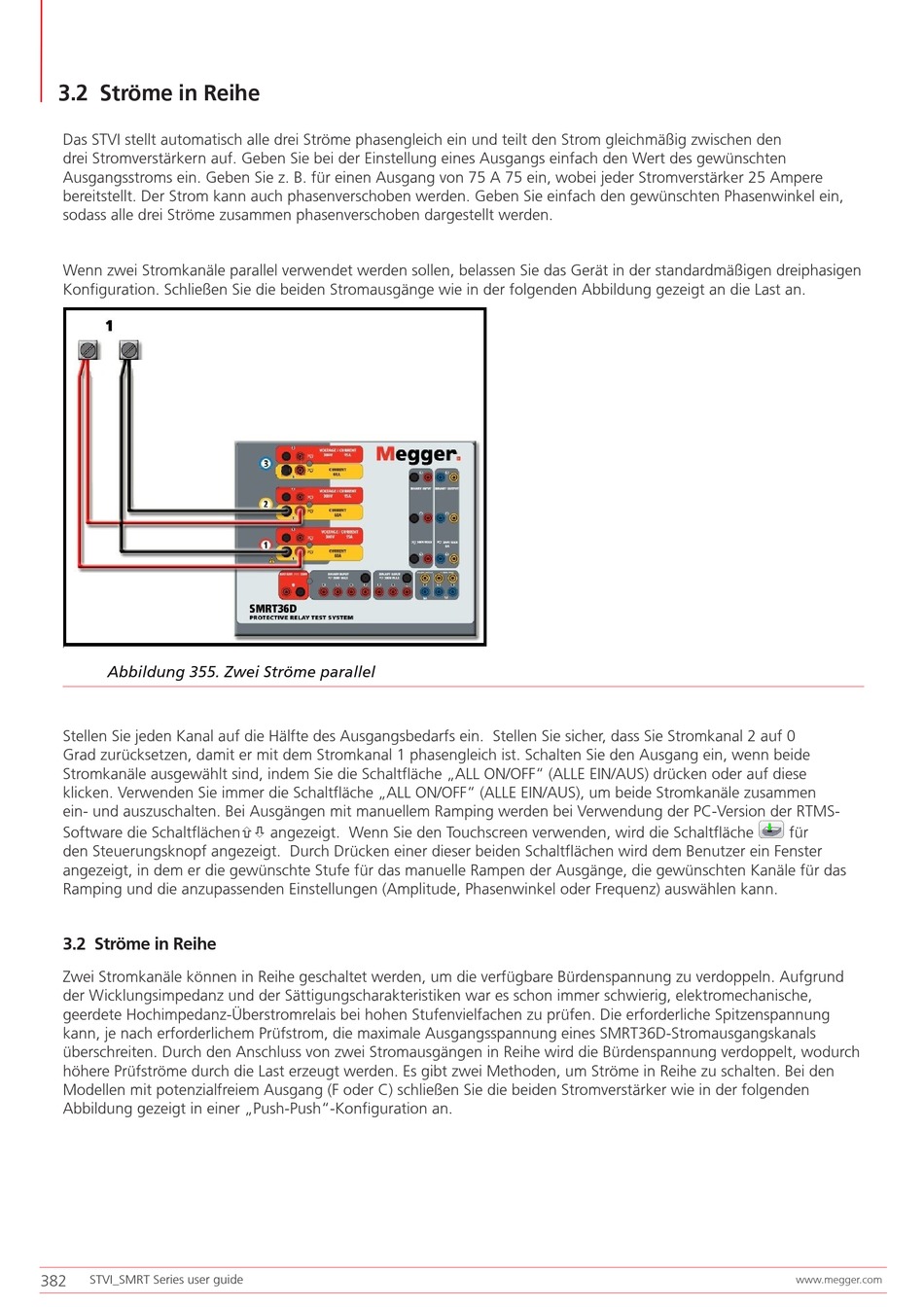

Abbildung 355. Zwei Ströme parallel
Stellen Sie jeden Kanal auf die Hälfte des Ausgangsbedarfs ein. Stellen Sie sicher, dass Sie Stromkanal 2 auf 0
Grad zurücksetzen, damit er mit dem Stromkanal 1 phasengleich ist. Schalten Sie den Ausgang ein, wenn beide
Stromkanäle ausgewählt sind, indem Sie die Schaltfläche „ALL ON/OFF" (ALLE EIN/AUS) drücken oder auf diese
klicken. Verwenden Sie immer die Schaltfläche „ALL ON/OFF" (ALLE EIN/AUS), um beide Stromkanäle zusammen
ein- und auszuschalten. Bei Ausgängen mit manuellem Ramping werden bei Verwendung der PC-Version der RTMS-
Software die Schaltflächen angezeigt. Wenn Sie den Touchscreen verwenden, wird die Schaltfläche für
den Steuerungsknopf angezeigt. Durch Drücken einer dieser beiden Schaltflächen wird dem Benutzer ein Fenster
angezeigt, in dem er die gewünschte Stufe für das manuelle Rampen der Ausgänge, die gewünschten Kanäle für das
Ramping und die anzupassenden Einstellungen (Amplitude, Phasenwinkel oder Frequenz) auswählen kann.
3.2 Ströme in Reihe
Zwei Stromkanäle können in Reihe geschaltet werden, um die verfügbare Bürdenspannung zu verdoppeln. Aufgrund
der Wicklungsimpedanz und der Sättigungscharakteristiken war es schon immer schwierig, elektromechanische,
geerdete Hochimpedanz-Überstromrelais bei hohen Stufenvielfachen zu prüfen. Die erforderliche Spitzenspannung
kann, je nach erforderlichem Prüfstrom, die maximale Ausgangsspannung eines SMRT36D-Stromausgangskanals
überschreiten. Durch den Anschluss von zwei Stromausgängen in Reihe wird die Bürdenspannung verdoppelt, wodurch
höhere Prüfströme durch die Last erzeugt werden. Es gibt zwei Methoden, um Ströme in Reihe zu schalten. Bei den
Modellen mit potenzialfreiem Ausgang (F oder C) schließen Sie die beiden Stromverstärker wie in der folgenden
Abbildung gezeigt in einer „Push-Push"-Konfiguration an.
