3.15.6 Zusammenführung von GOOSE-Meldungen
3.15.6 Zusammenführung von GOOSE-Meldungen
Bei der Analyse der IEC 61850 GOOSE-Kommunikation in einem Umspannwerk wird davon ausgegangen, dass die
Liste der beim Netzwerkscan erkannten GOOSE-Meldungen mit der Liste der GOOSE-Meldungen in der SCL-Datei
übereinstimmt, die das Umspannwerk (SCD) beschreibt. Nicht nur die Liste, sondern auch die GOOSE-Attribute der
gescannten GOOSE-Meldung und der SCL-GOOSE-Meldung müssen identisch sein. Es kann vorkommen, dass sich
die gescannten GOOSE-Meldungen von den Meldungen der SCL-Datei unterscheiden. Diese Unterschiede können bei
einigen IEDs dazu führen, dass die GOOSE-Meldungen, die aus der Sicht des Netzwerkscans „OK" erscheinen, nicht
empfangen werden. Die MGC-Anwendung ermöglicht eine „ZUSAMMENFÜHRUNG" der im Netzwerk gescannten
GOOSE-Informationen mit den GOOSE-Informationen in der SCL-Datei. Wenn zwei GOOSE-Meldungen, eine
gescannte und eine in der SCL-Datei, genau gleich sind, werden sie in einer GOOSE-Meldung zusammengeführt.
Wenn Unterschiede vorhanden sind, werden sie nicht zusammengeführt. Sie können dann die noch nicht
zusammengeführten GOOSE-Meldungen überprüfen und die Unterschiede ermitteln, die darauf hinweisen, warum
einige IEDs die veröffentlichten GOOSE-Meldungen nicht empfangen können.
3.15.6.1 Beispiel für MERGE (Zusammenführen) und COMPARE (Vergleichen)

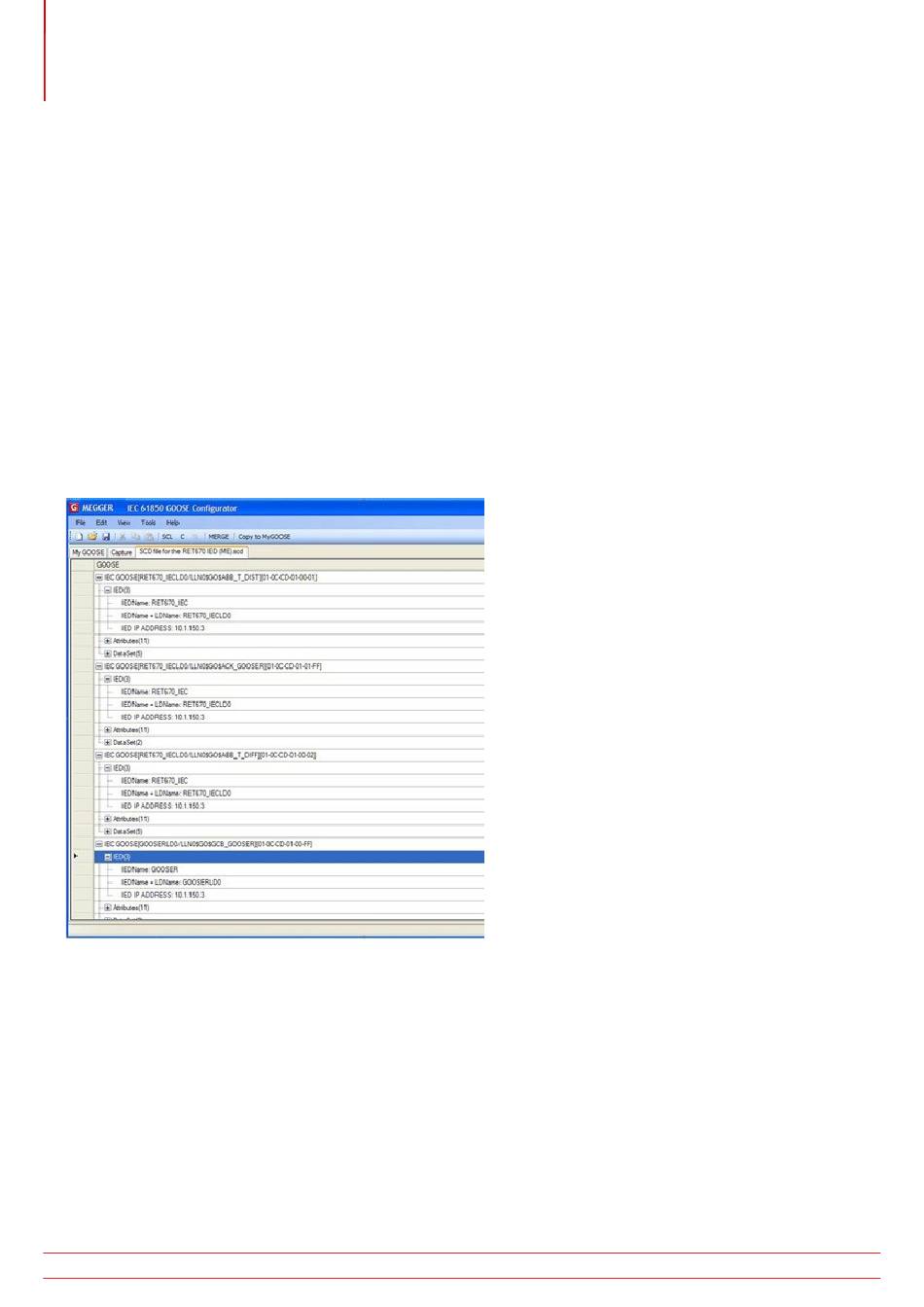

In diesem Beispiel gibt es zwei IEDs. Die SCD-Datei für das Umspannwerk beschreibt die GOOSE-Meldungen, die von
beiden IEDs gesendet werden sollen:
Die beiden IEDs sind RET670_IEC und GOOSER. RET670_IEC ist so konfiguriert, dass es drei GOOSE-Meldungen sendet,
wie aus der Abbildung oben ersichtlich. Nur RET670_IEC ist mit dem Bus des Umspannwerks verbunden.
Beim Scannen des Umspannwerkbus werden die folgenden GOOSE-Meldungen erkannt:
