2.4.2 „Include Channel in Ramping" (Kanal in Ramping einbeziehen)

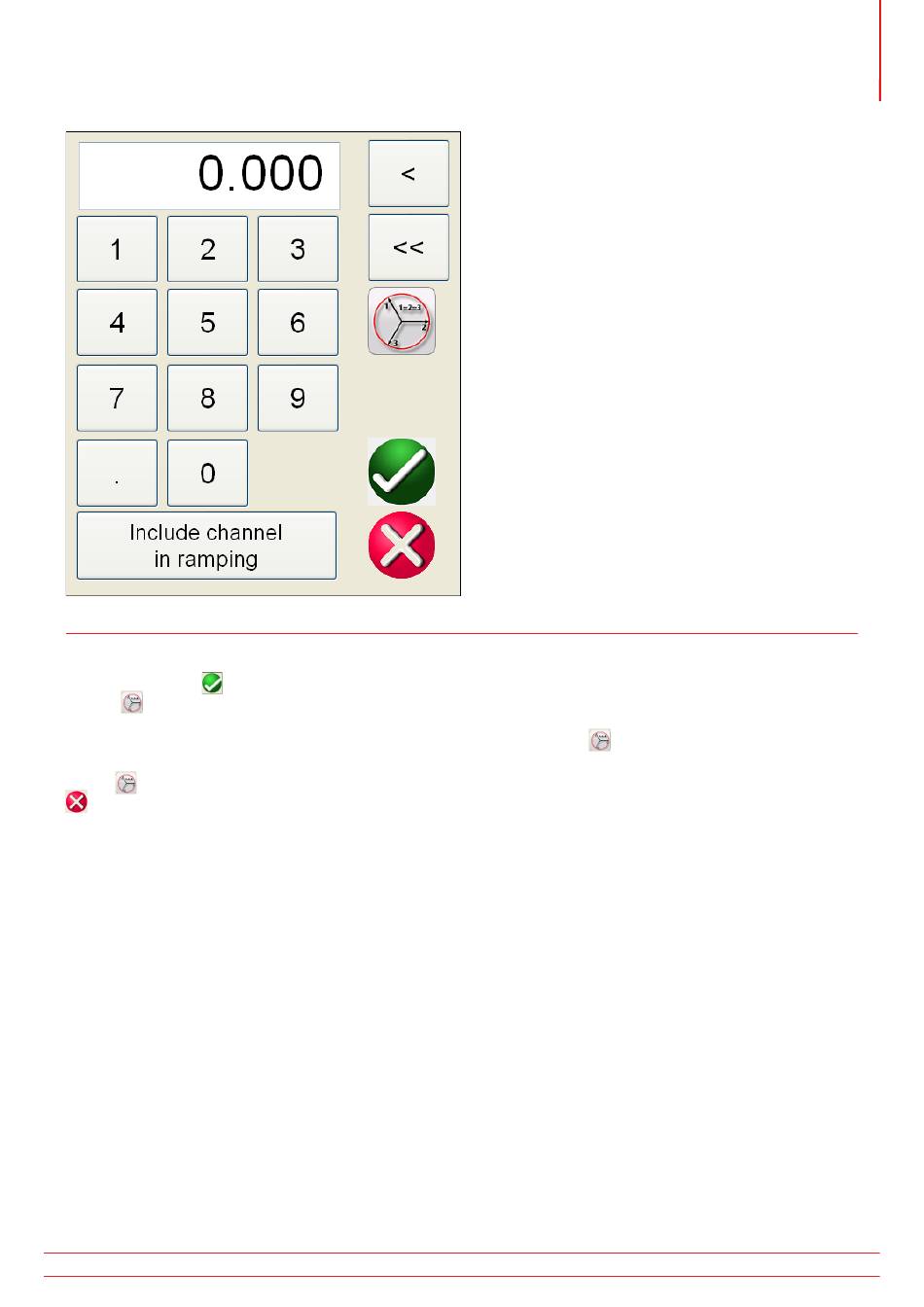

Abbildung 23. Numerische Tastatur der RTMS-Software
Mit der Schaltfläche bestätigen Sie den Wert und kehren zum Messbildschirm zurück. Drücken Sie die Schaltfläche
Balance , wenn alle Spannungs- oder Stromwerte gleich sein sollen. Wenn Sie Phasenwinkel einstellen und
alle drei Phasen um den gleichen Betrag vom Standardwert abweichen sollen, geben Sie den gewünschten
Phasenverschiebungswert im Fenster „A Phase" (A-Phase) ein und drücken Sie . Wenn der Standardwert
beispielsweise 0, 120 und 240 Grad ist, drücken Sie auf Phasenstromphasenwinkel A und geben Sie 30 ein. Drücken
Sie auf . Auf dem Messbildschirm werden nun 30, 150, 270 Grad angezeigt. Wenn Sie auf „Cancel" (Abbrechen)
klicken, kehren Sie zu dem Bildschirm zurück, den Sie zuvor verwendet haben. Durch Drücken von Include
channel in ramping (Kanal in Ramping einbeziehen) wird dieser Wert beim Betätigen des Steuerungsknopfs (Mausrad
oder Pfeiltasten nach oben/unten bei der PC-Version) beim Ramping ausgewählt.
2.4.2 „Include Channel in Ramping" (Kanal in Ramping einbeziehen)
Durch Drücken dieser Schaltfläche wird das Fenster um die Kanalgröße in Blau hervorgehoben; dadurch wird angezeigt,
dass es jetzt so eingestellt ist, dass das Rampen manuell entweder mithilfe des Steuerungsknopfs am STVI oder
mit den Auf-/Ab-Pfeilen bzw. dem Mausrad an der PC-Tastatur (PC-Version) erfolgt. Wenn der Kanal bereits zum
Ramping ausgewählt ist, wird diese Schaltfläche mit „Remove channel from ramping" (Kanal beim Ramping entfernen)
bezeichnet. Die Größe kann jetzt mit der standardmäßigen Stufeneinstellungen erhöht oder verringert werden. Wenn
mehr als ein Kanal gerampt oder Stufen bzw. Werte geändert werden sollen (Amplitude, Phase oder Frequenz),
drücken Sie auf dem STVI-Bildschirm auf die Schaltfläche „Manual Ramp Options" (Optionen Manuelles Rampen)
(Schaltfläche Steuerknopf oder Schaltfläche Pfeilsymbol nach oben/unten), um den folgenden Bildschirm anzuzeigen.
