3.5.8.1 Schaltfläche zur Herstellerauswahl
Toleranzeinstellungen
Der Benutzer muss die Toleranzspezifikationen des Herstellers eingeben, die im Benutzerhandbuch des Relais zu finden
sind. Der Absolute Error (Absoluter Fehler) kann durch Drücken der Schaltfläche
in Sekunden (s) oder Zyklen (Cy)
eingegeben werden.
Der Benutzer muss Folgendes definieren:
Prefault Time (Vorfehlerzeit): Zeitdauer für die Anwendung einer Vorfehlerspannung (zur Simulation des
Normalzustands)
Post fault Time (Nachfehlerzeit): Zeitdauer, über die die Fehlerspannung nach dem Erfassen der Auslösung angelegt
wird.
Max On (Max. Ein): Zeit, zu der der Test durchgeführt wird (die maximale Zeit, über die die Fehlerspannung angelegt
wird)
Spannungsstufe Prefault (Vorfehler): Geben Sie die entsprechenden Spannungsstufe ein.
Plot vs. Voltage (Darstellung im Vergleich zu Spannung): Bei Zeitmessprüfungen wird eine Grafik angezeigt, in der
die Zeit im Vergleich zur Spannung dargestellt wird. Wenn Sie die Schaltfläche drücken, ändert sich die Grafik und es
wird die Zeit im Vergleich zu Vielfachen der Anregung angezeigt.
Wenn die Toleranz- und Testdaten ausgefüllt sind, wird der Benutzer durch Drücken der grünen Häkchenschaltfläche
zum Fenster für die Einstellung der Phase weitergeleitet (siehe unten).
Schaltfläche „Number of Elements" (Anzahl Elemente)
Der Benutzer muss die Elemente des zu testenden Schutzrelais definieren. Auf dem Bildschirm sind zehn Fenster für
Elemente verfügbar. Durch Drücken der Schaltfläche „Elements" (Elemente) wird der folgende Bildschirm angezeigt.
Standard ist Unterspannung, wobei neun der Elemente leer sind. Wenn das Relais Leiter-zu-Leiter- und dreiphasige
Überspannungselemente hat, können sie ganz einfach in die leeren Elementefelder eingetragen werden.

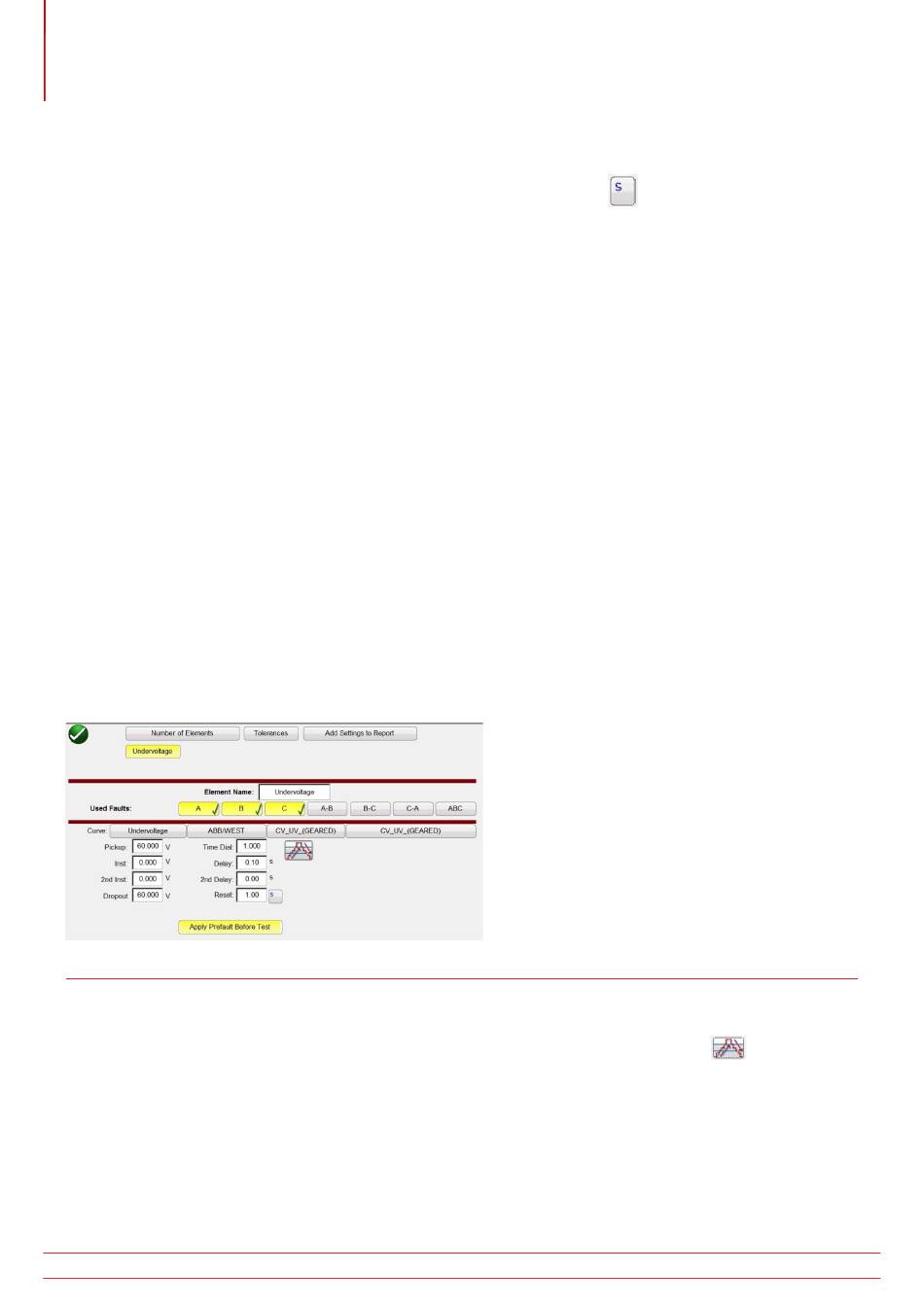

Abbildung 145. Einstellungsbildschirm Unterspannungs-Phasenelement
Alle hinzugefügten Elemente werden hier neben der Schaltfläche „Undervoltage" (Unterspannung) angezeigt, und die
Einstellungen können vorgenommen werden. Durch Auswahl der „double ramp" (Doppelrampe)
wird das Fenster
„Dropout value" (Abfallwert) geöffnet. Daher werden bei der Durchführung des Phasenanregungstests sowohl die
Anregungs- als auch die Abfallprüfungen durchgeführt.
3.5.8.1 Schaltfläche zur Herstellerauswahl
Durch Drücken der Schaltfläche für die ABB/WEST-Kurve können Sie auf die Unterspannungszeitkurven zugreifen.
Kurven weiterer Hersteller sind Basler-, GE- und IEC-Standardzeitkurven.
