3.1.10.1 Schaltfläche „System Reset" (Zurücksetzen des Systems)

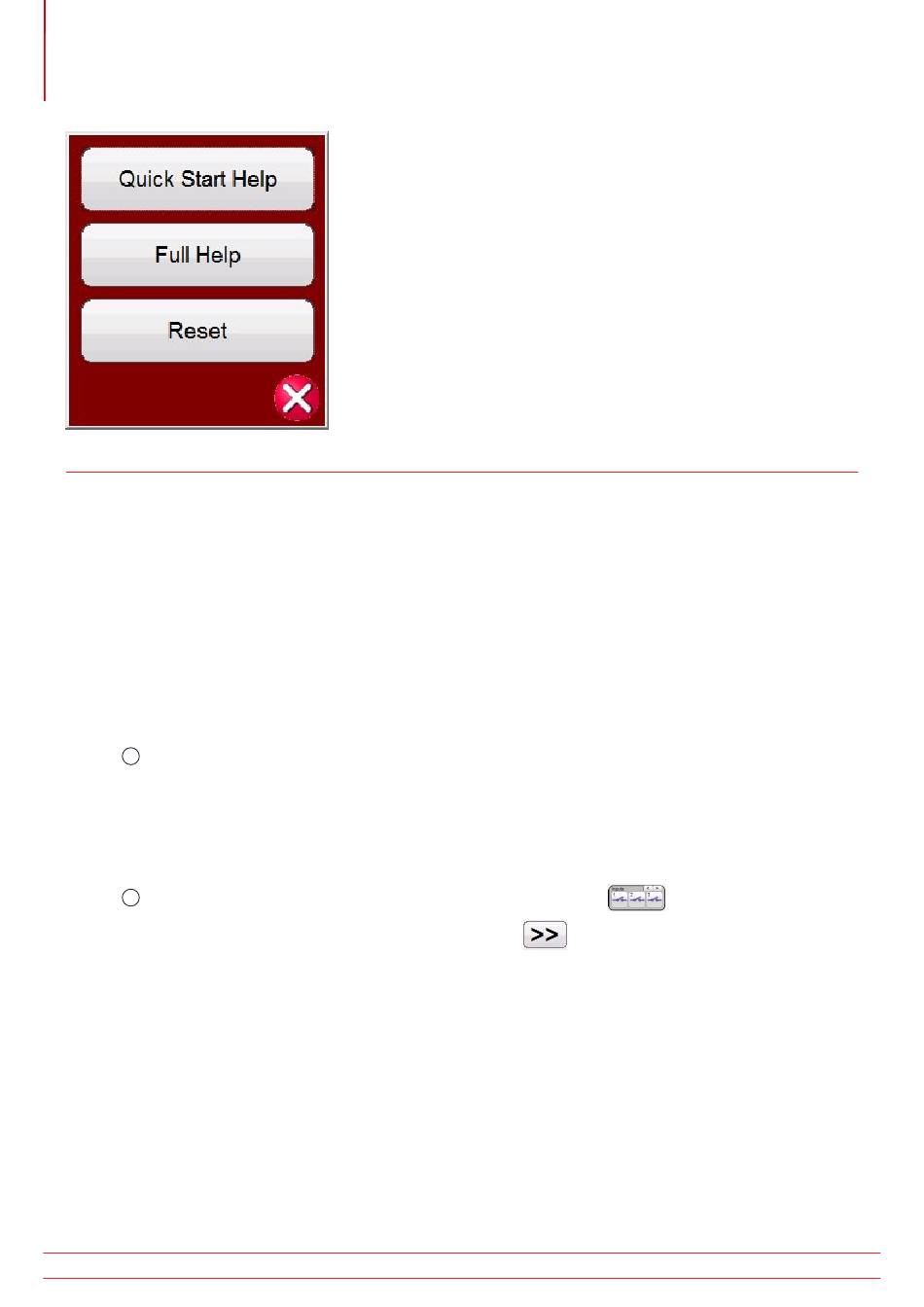

Abbildung 56. Hilfeliste
Bei einigen Messbildschirmen können über die Hilfe-Schaltfläche kontextbezogene Informationen zu den Prüfungen
angezeigt werden. Wenn Sie beispielsweise im Messbildschirm „Fault Impedance" (Fehlerimpedanz) auf die Hilfe-
Schaltfläche drücken, werden Informationen zum Testen von Impedanzrelais angezeigt.
3.1.10.1 Schaltfläche „System Reset" (Zurücksetzen des Systems)
Zusätzlich zu den Informationen zu Software und Hardware bietet die Hilfe auch eine Funktion zum Zurücksetzen
des Systems. Durch Drücken der Schaltfläche „Reset" wird das Gerät wieder auf die Einschalt-Standardeinstellungen
zurückgesetzt. Mit dieser Schaltfläche setzen Sie die VIGENs zurück, nachdem sie aufgrund eines Kurzschlusses an den
Spannungskanälen oder einer Unterbrechung an den Stromkanälen abgeschaltet wurden.
3.1.11
Bildschirm „Phase Vector" (Phasenvektor)
11
Diese Anzeige zeigt die Phasen und Winkel der Testwerte an. Durch Drücken auf die Bildschirmanzeige wird eine
Vollbildanzeige der Testvektoren mit Amplituden und Phasenwinkeln angezeigt. Durch erneutes Drücken wird die
Originalgröße wiederhergestellt. Bei Verwendung in Verbindung mit symmetrischen Komponenten werden die
positiven, negativen und Nullsequenz-Komponentenwerte angezeigt.
3.1.12
Schaltfläche „Binary Input Dialog" (Binäreingang-Dialogfeld)
12
Die Binäreingang-Auswahlleiste und die Schaltfläche „More" (Mehr)
mit ihrem aktuellen Zustand angezeigt. Durch Drücken auf die Binäreingang-Schaltflächen Nr. 2 und höher wird das
in Abbildung 57A dargestellte Dialogfeld angezeigt. Bei der Durchführung einer Zeitmessprüfung wird durch Drücken
von Binäreingang Nr. 1 das in Abbildung 57B dargestellte Dialogfeld angezeigt
84
STVI_SMRT Series user guide
. Die ersten drei Binäreingänge werden
www.megger.com
