3.5.3 Schaltfläche „Simple Ramp Test" (Einfache Rampenprüfung)
aufgezeichneten Ergebnissen. Durch Drücken dieser Schaltfläche werden dem Benutzer mehrere Auswahlmöglichkeiten
für die aufgezeichneten Ergebnisse angezeigt.

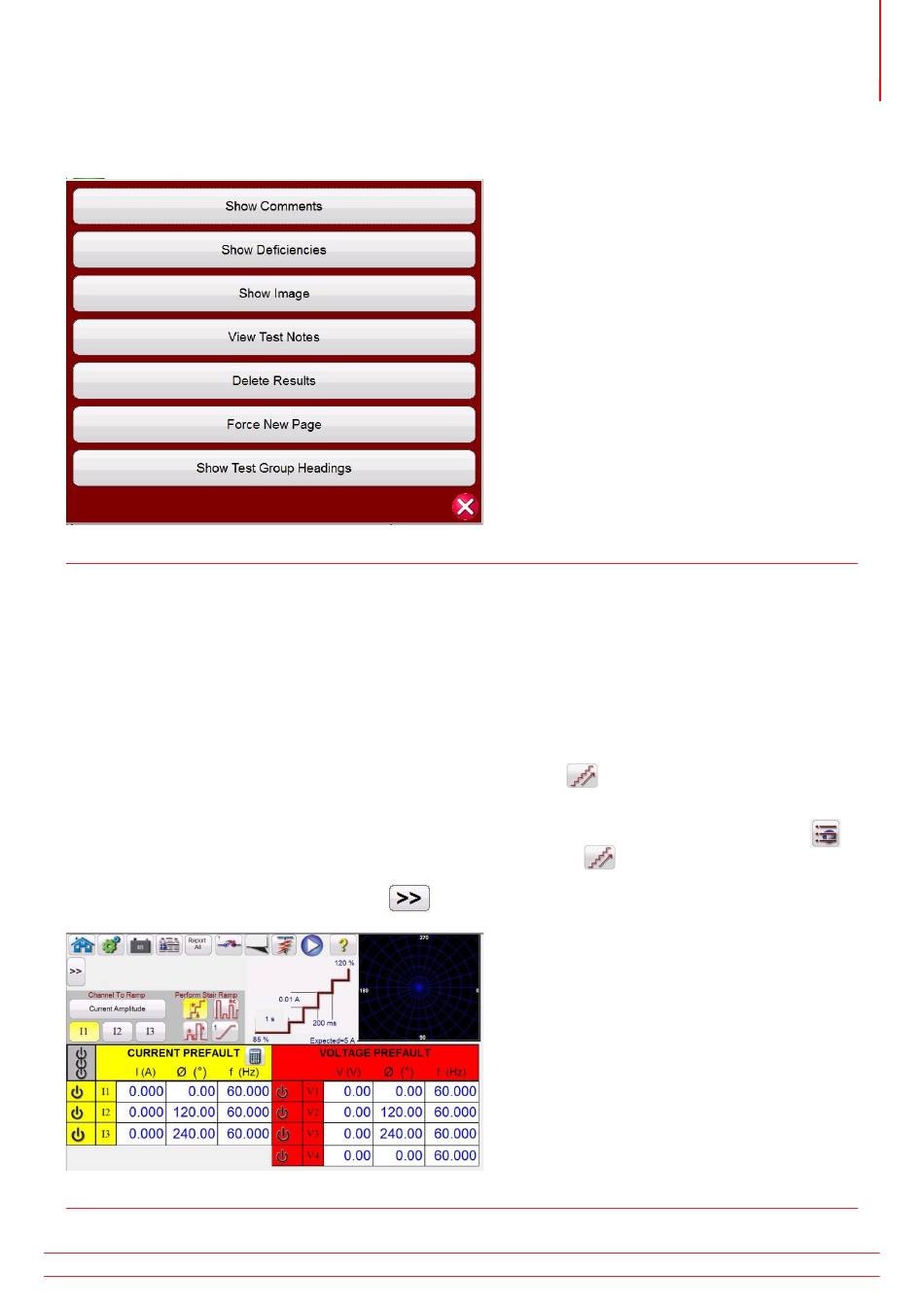

Abbildung 89. Bildschirm „Report Options" (Berichtsoptionen)
Die Ergebnisse können nach oben oder unten verschoben werden, um die Reihenfolge der Ergebnisdarstellung
zu ändern. Das Ergebnis kann gelöscht oder durch Drücken der blauen Schaltfläche „Run Test" ein erneuter
Prüflauf durchgeführt werden. Darüber hinaus kann der Benutzer Kommentare oder Mängel hinzufügen oder
ausblenden. Klicken Sie entweder auf „Close report" (Bericht schließen), um zum Messbildschirm zurückzukehren,
oder auf „Cancel" (Abbrechen), um zum Bericht zurückzukehren. Um den Bericht zu verlassen, drücken Sie
die Häkchenschaltfläche in der linken oberen Ecke oder wählen Sie die Schaltfläche „Options" (Optionen) und
anschließend die Schaltfläche „Close Report" (Bericht schließen).
3.5.3 Schaltfläche „Simple Ramp Test" (Einfache Rampenprüfung)
Die Rampenprüffunktion der RTMS-Software kann verwendet werden, um die Anregung oder den Abfall verschiedener
Relaistypen automatisch zu bestimmen. Drücken Sie die Schaltfläche „Select New Test" (Neuen Test auswählen)
um auf die Bildschirme für die Rampenprüfung zuzugreifen. Die erste Option
Sie nach der Auswahl einer einfachen Rampenprüfung eine erweiterte Rampenprüfung durchführen möchten, drücken
Sie oder klicken Sie auf die Schaltfläche „Mehr"
anzeigen) aus.
Abbildung 90. Bildschirm für einfache Rampenprüfung
www.megger.com
und wählen Sie „Show Advanced Ramp" (Erweiterte Rampe
ist der einfache Rampentest. Wenn
