Schaltfläche "Simple Mode" (Einfacher Modus) - Megger SMRT2 Benutzerhandbuch

3.1.12.1 Schaltfläche „More" (Mehr)

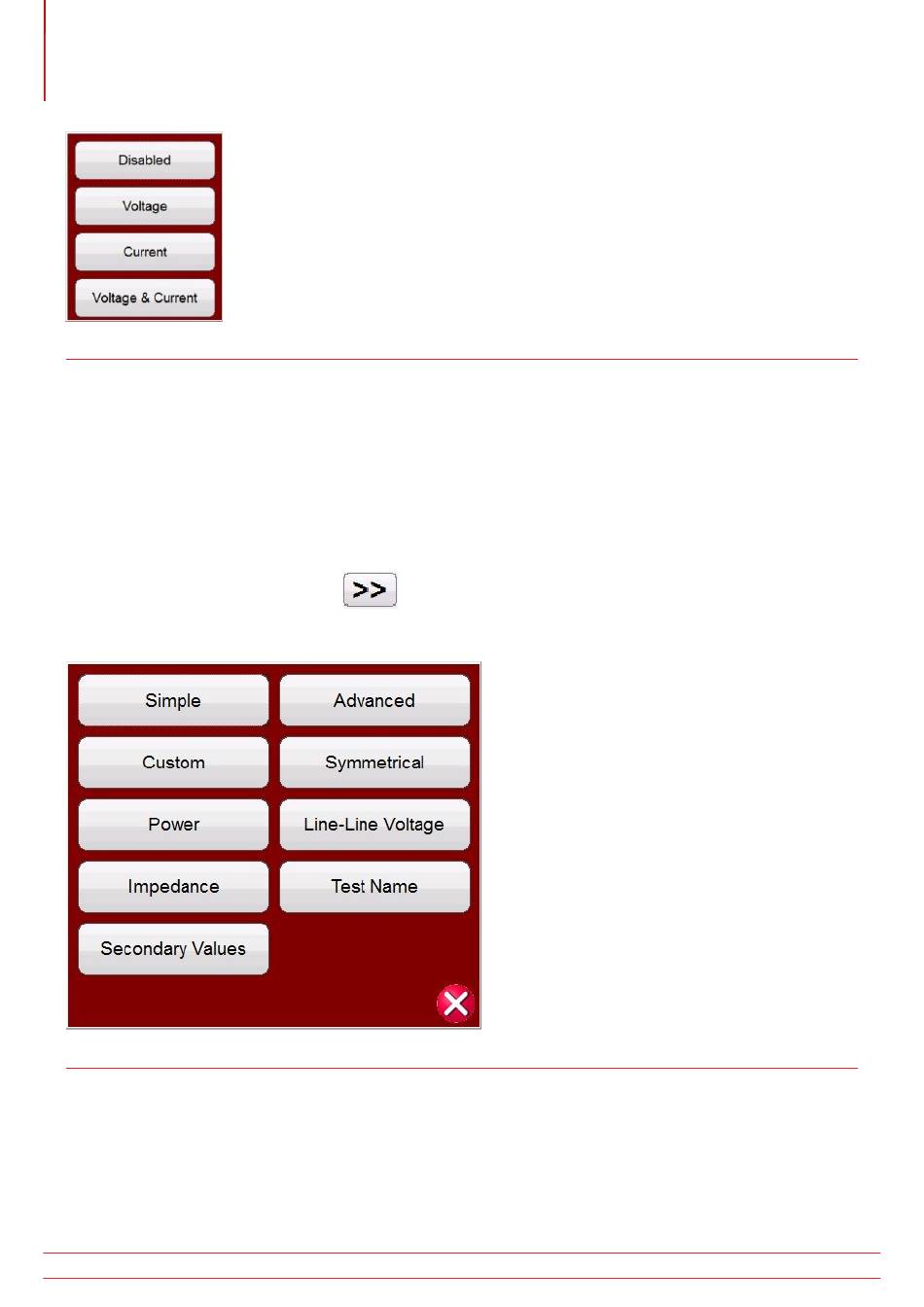

Abbildung 59. Optionen für die automatische Abschaltung
Diese Optionen ermöglichen die automatische Abschaltung der Spannungs-, Strom- oder Spannungs- und Stromkanäle
bei Auslösung des Relais. Bei den meisten Zeitsteuerungsanwendungen sollte der Zeitgeber auf den Modus Latched
Input (enabled) (Eingang gesperrt (aktiviert)) eingestellt werden. Dies bedeutet, dass der Zeitgeber beim Schließen
des ersten Kontakts anhält. Der Modus Latched Input (disabled) (Eingang gesperrt (deaktiviert)) bedeutet, dass bei
Kontaktprellen die Prellzeit erfasst wird.
Die Entprellzeit wird in Millisekunden festgelegt. Die Auslösekontakte müssen geschlossen bleiben, damit die
Entprellzeit für die Zeitprüfung wahr ist. Wenn die Kontakte in weniger als der eingestellten Entprellzeit geöffnet
werden, läuft der Zeitgeber weiter. Wenn die Eingangsbedingung erfüllt ist, wird die Zeitprüfung abgeschlossen. Die
angezeigte Auslösezeit ist die Gesamtprüfdauer abzüglich der Entprellzeit.
3.1.12.1 Schaltfläche „More" (Mehr)
Durch Drücken oder Klicken auf die Schaltfläche „More" (Mehr) (neben den Schaltflächen für Binäreingänge) werden
weitere Optionen für Binäreingänge und Binärausgänge sowie weitere Optionen für angezeigte Werte sichtbar.
Abbildung 60. Angezeigte Werte und Optionen für „Binäreingang" und „Binärausgang"
3.1.12.1.1 Schaltfläche „Simple Mode" (Einfacher Modus):
Das Gerät verwendet standardmäßig den einfachen Modus, in dem nur drei Binäreingänge (SMRT1 zeigt 1 an)
angezeigt werden.
