3.5.6.1.3.1 Schaltfläche „Change Test" (Test ändern)
1
Durch Drücken dieser Schaltfläche kann der Benutzer eine Liste der verfügbaren Tests für die ursprünglich definierten
Elemente aufrufen.

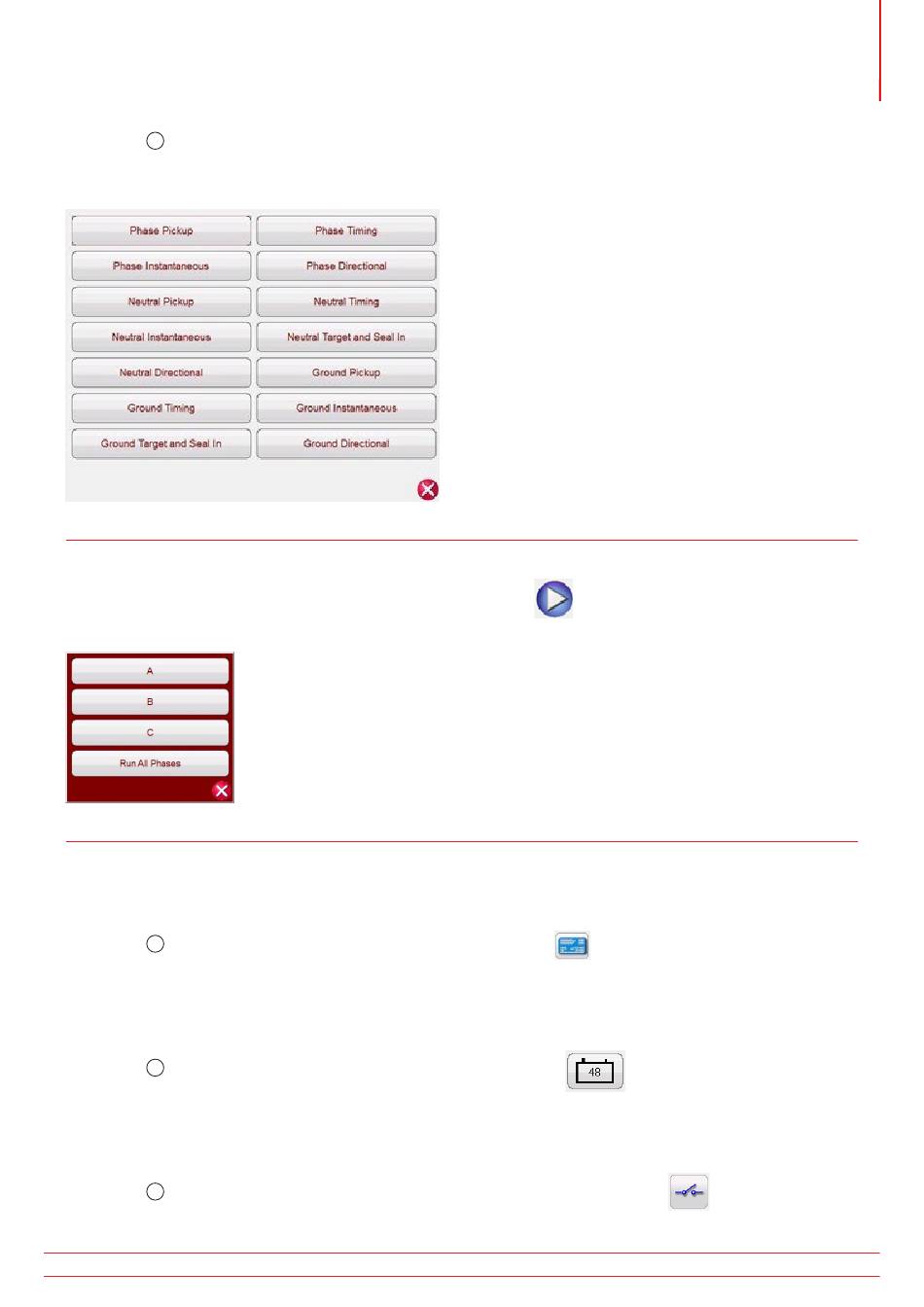

Abbildung 117. Beispiel für Elementetestliste
Der Benutzer kann Elemente prüfen, indem er auf die Pfeilschaltfläche
klickt. Dadurch wird das Dialogfeld geöffnet, in dem er die verfügbaren Optionen auswählen kann. Siehe folgende
Abbildung.
Abbildung 118. Beispiel für den Auswahlbildschirm für Phasenelement-Tests
In diesem Dialogfeld kann der Benutzer einen einzelnen Phasentest oder alle Phasentests nacheinander ausführen.
3.5.6.1.3.2 Schaltfläche „Relay Settings" (Relaiseinstellungen)
2
Drücken Sie diese Schaltfläche, um auf den Einstellungsbildschirm des Relais zuzugreifen. Hier kann der Benutzer
Parameter wie „Curve" (Kurve)/ „Pick up" (Anregung)/ „Time Dial" (Zeitwahl)/ „Instantaneous" (Unverzögert)/ „Delay"
(Verzögerung) / „Direction" (Richtung) usw. einstellen
3.5.6.1.5.3 Schaltfläche „Battery Simulator" (Batteriesimulator)
3
Schaltfläche für den Batteriesimulator: Der Batteriesimulator wird durch Drücken der Schaltfläche ein- und
ausgeschaltet. Die Hintergrundfarbe ändert sich: Rot für EIN und Grau für AUS. Die anzuwendende Spannung wird
mithilfe der Schaltfläche angezeigt und kann durch Drücken der Konfigurationsschaltfläche geändert werden.
3.5.6.1.5.4 Schaltfläche „Binary Input Settings" (Einstellungen Binäreingang)
4
Drücken Sie diese Schaltfläche, um das Dialogfeld „Binary Input" (Binäreingang) anzuzeigen.
