3.6.9.1.3 Erdungsfaktoren
3.6.9.1.3 Erdungsfaktoren
Für einphasige an Erdschlussfehler ist eine Pull-down-Auswahlliste verfügbar. Als MHO-Eigenschaften sind KL und Z0/
Z1 verfügbar. Der Kompensationsfaktor KL ist eine komplexe Zahl, die zur Angabe der Impedanz der Erdrückführung
ZN in Bezug auf die Reichweiteneinstellung der Mitimpedanz Z1 verwendet wird. Dieser Faktor wird wie folgt
berechnet:
KL = ZN/Z1 = (Z0 - Z1) / (3Z1)
Dabei gilt: Z0 ist die polare Nullimpedanzreichweite der Zone. Z0Z1-Verhältnis = das komplexe Verhältnis von Z0/Z1,
auch bezeichnet als K0 = Z0/Z1
Für QUAD (vierseitig) gibt es folgende Auswahlmöglichkeiten: KL und RE/RL sowie XE/XL
RE/RL und XE/XL ist ein Paar skalarer Faktoren. Diese Faktoren wirken sich auf die ohmsche Reichweite und die
reaktive Reichweite einiger Polygoneigenschaften aus.
RE/RL = (R0 / R1 - 1) / 3
XE/XL = (X0 / X1 - 1) / 3
Dabei gilt:
R1 = Realteil von Z1
X1 = Imaginärteil von Z1
R0 = Realteil von Z0
X0 = Imaginärteil von Z0
Je nach gewähltem Kompensationsfaktor werden verschiedene Wertfelder zur Eingabe von Größen und Winkeln
angezeigt.
3.6.9.2
Geräteparameter
2
Nach Auswahl dieser Registerkarte wird folgender Bildschirm angezeigt.

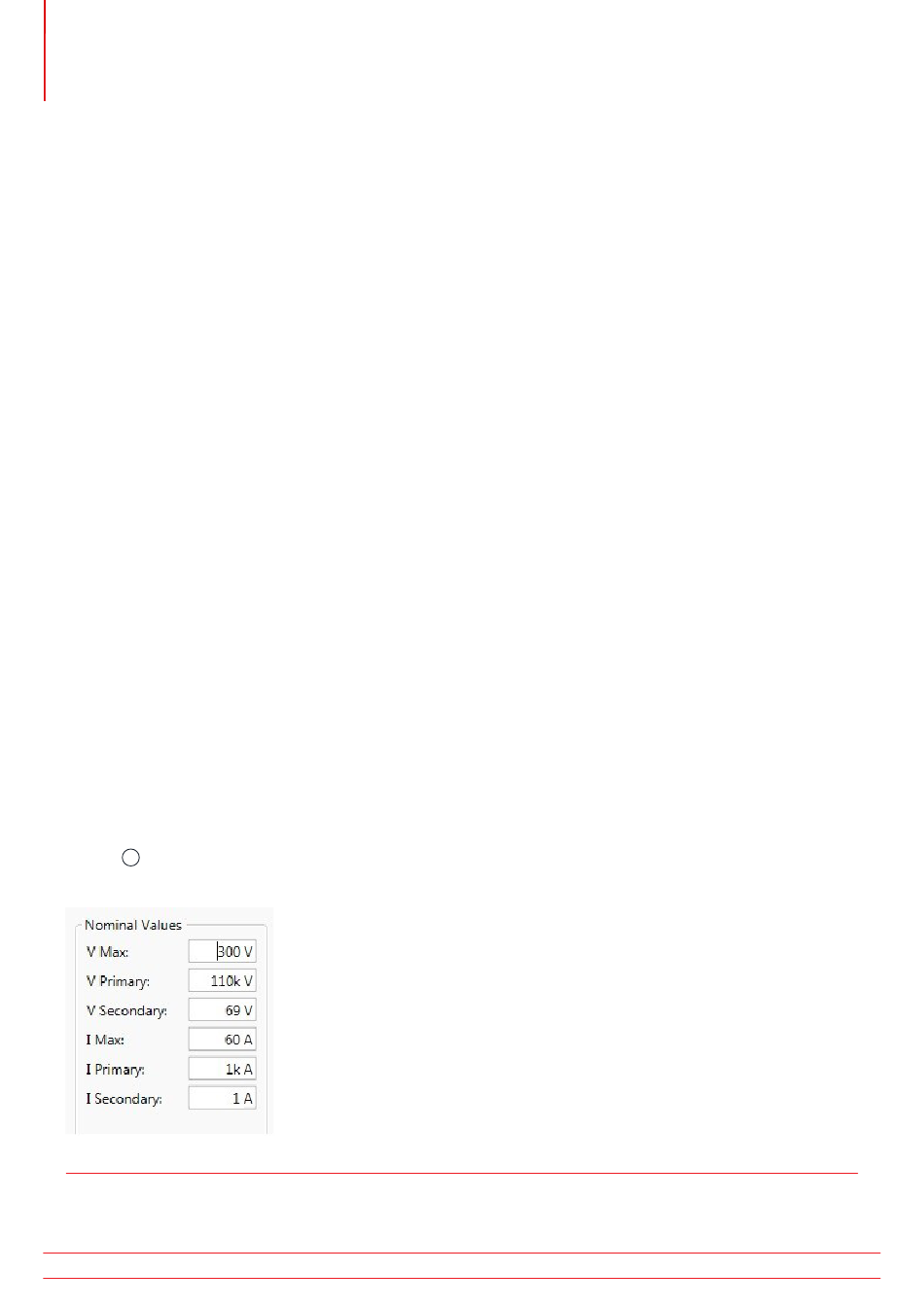

Abbildung 191. Einstellungsfenster Geräteparameter
180
STVI_SMRT Series user guide
www.megger.com
