1.4 Binäreingänge und -ausgänge
1.4 Binäreingänge und -ausgänge

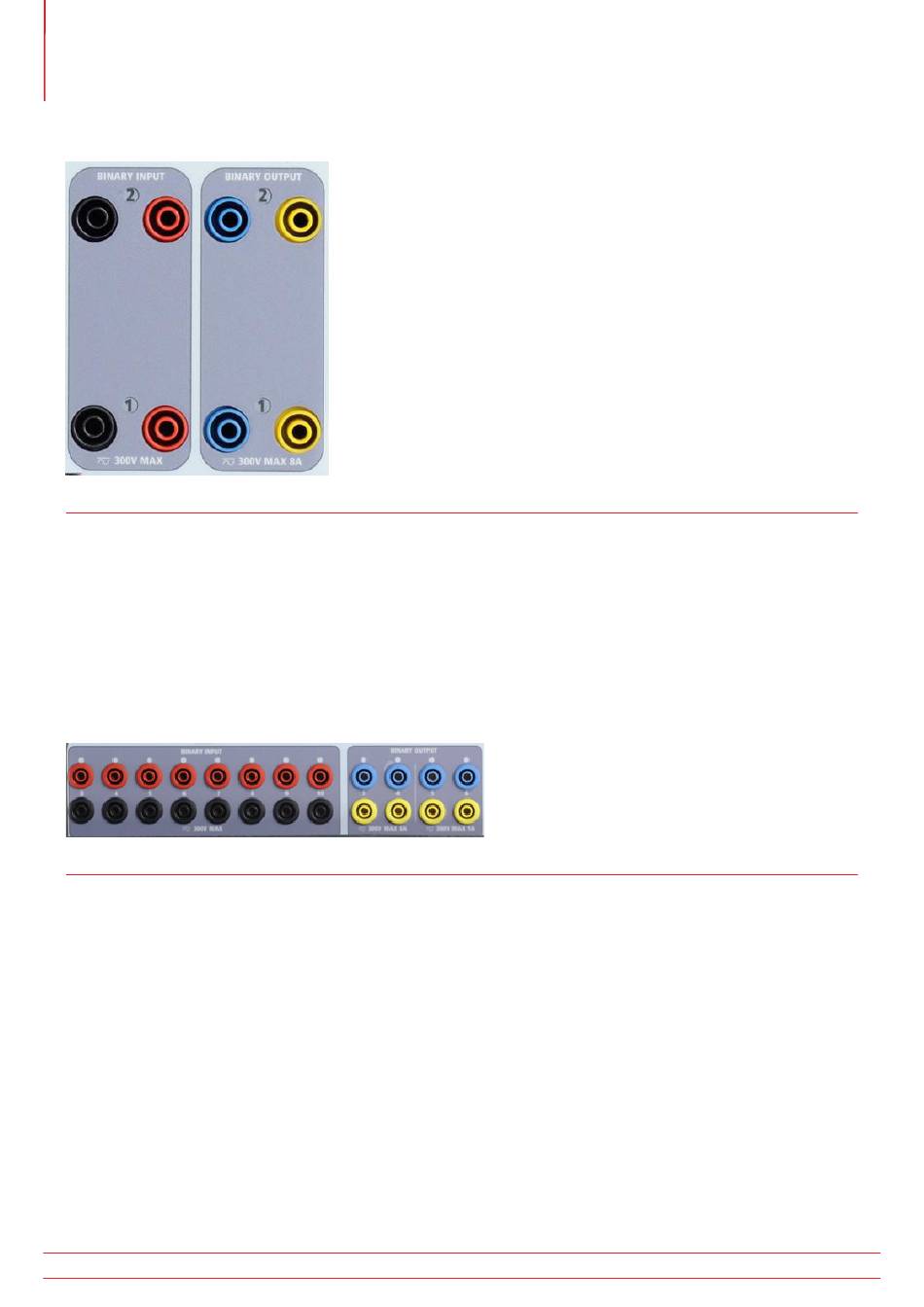

Abbildung 326. Binäreingänge und -ausgänge 1 und 2
Binäreingänge und -ausgänge sind deutlich gekennzeichnet und logisch gruppiert. Die Oberseite des Geräts ist von
Gerät zu Gerät unterschiedlich. Das bedeutet, dass Binäreingang/-ausgang 1 immer belegt ist, während Binäreingang/-
ausgang 2 je nach Konfiguration möglicherweise nicht belegt ist. Die N-Version besteht aus einer Systemplatine, die
nur über die Strom- und Kommunikationsanschlüsse verfügt. Die P-Version verfügt über 8 zusätzliche Binäreingänge,
vier zusätzliche Binärausgänge und einen Batteriesimulator. Die Binäreingänge dienen zur Überwachung von
Relais-Auslöserkontakten zur Durchführung von Anregungs- und Abfallprüfungen sowie zur Durchführung
von Zeitmessungen. Der Binärausgänge dienen zur Simulation von Schließer-/Öffnerkontakten zum Testen von
Unterbrecher-Ausfallschemata oder ähnlichen Vorgängen im Energieversorgungsnetz. Darüber hinaus können sie auch
zum Schalten von AC/DC-Spannungen und -Strömen verwendet werden.
Abbildung 327. Option-„P"-Binäreingänge 3 bis 10 und Binärausgänge 3 bis 6
1.4.1 Binäreingänge
Die Binäreingänge wurden speziell für die Messung des Hochgeschwindigkeitsbetriebs elektromechanischer,
elektronischer und mikroprozessorbasierter Schutzrelais entwickelt. Alle Binäreingänge sind standardmäßig auf
Überwachungsmodus, Kontaktzustandsänderung, Sperre AUS eingestellt.
Wenn Sie die STVI- oder RTMS-Software verwenden, um einen Binäreingang von der Kontaktzustandsänderung in
„Spannung angewendet/entfernt" zu ändern, klicken Sie auf das Fenster „Input Type" (Eingangstyp) oder berühren Sie
es. Daraufhin wird eine Sinuskurve mit Kontaktschaltfläche angezeigt. Der Eingang ist jetzt auf Spannungserfassung
eingestellt.
Um den Binäreingang vom Überwachungsmodus in den Zeitgebermodus zu ändern, klicken oder berühren Sie die
Schaltfläche „Use as Monitor" (Zur Überwachung verwenden). Das Anzeigefenster ändert sich in „Use as Trip" (Als
Auslöser verwenden), gesperrt, d. h. der Binäreingang ist jetzt so eingestellt, dass der Zeitgeber beim Erkennen des
ersten Kontaktschließens angehalten wird (wenn der Eingangstyp auf Kontakt eingestellt ist) oder beim Messen von
Spannung, wenn der Eingangstyp auf Spannungsmessung eingestellt ist.
