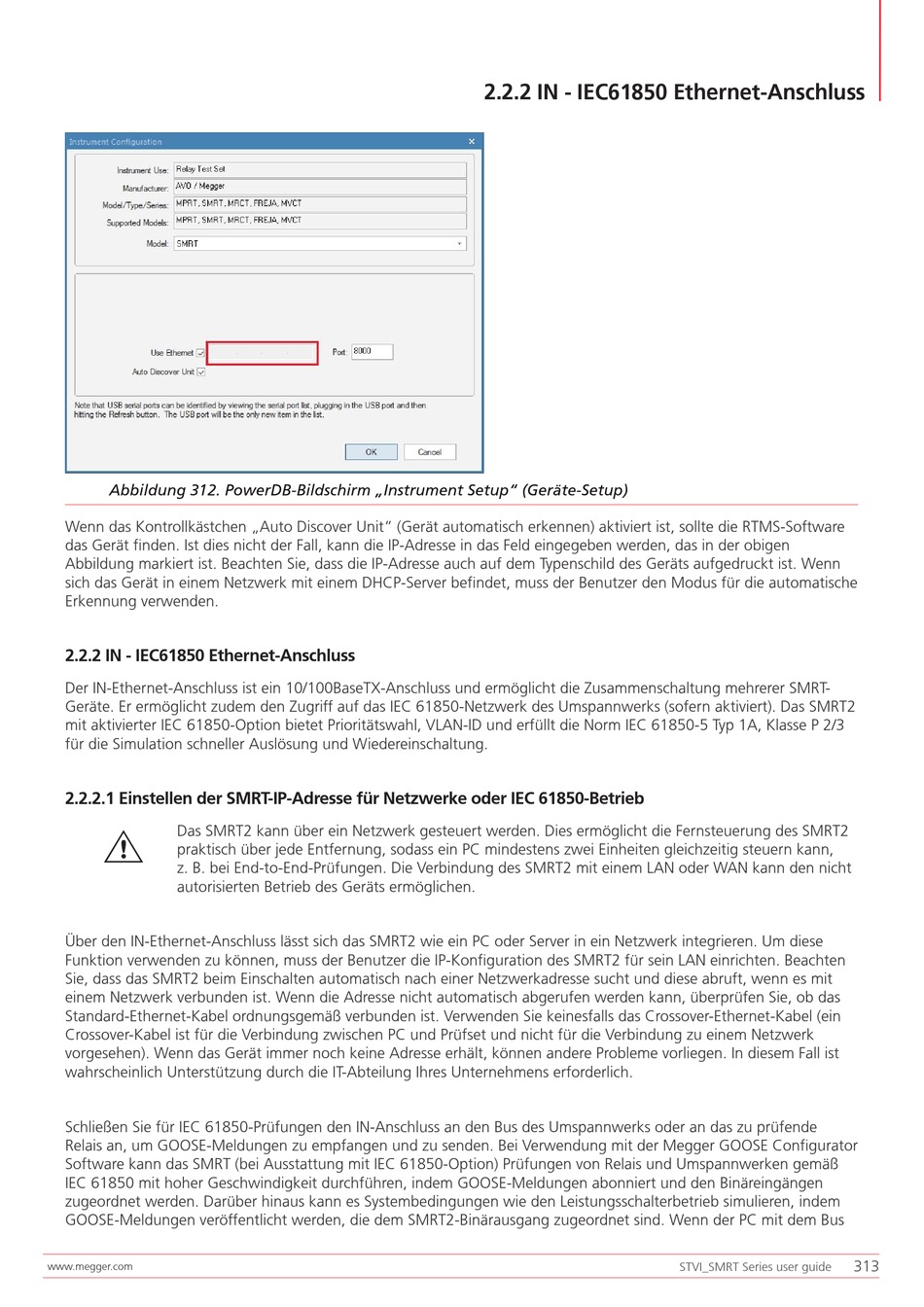

Abbildung 312. PowerDB-Bildschirm „Instrument Setup" (Geräte-Setup)
Wenn das Kontrollkästchen „Auto Discover Unit" (Gerät automatisch erkennen) aktiviert ist, sollte die RTMS-Software
das Gerät finden. Ist dies nicht der Fall, kann die IP-Adresse in das Feld eingegeben werden, das in der obigen
Abbildung markiert ist. Beachten Sie, dass die IP-Adresse auch auf dem Typenschild des Geräts aufgedruckt ist. Wenn
sich das Gerät in einem Netzwerk mit einem DHCP-Server befindet, muss der Benutzer den Modus für die automatische
Erkennung verwenden.
2.2.2 IN - IEC61850 Ethernet-Anschluss
Der IN-Ethernet-Anschluss ist ein 10/100BaseTX-Anschluss und ermöglicht die Zusammenschaltung mehrerer SMRT-
Geräte. Er ermöglicht zudem den Zugriff auf das IEC 61850-Netzwerk des Umspannwerks (sofern aktiviert). Das SMRT2
mit aktivierter IEC 61850-Option bietet Prioritätswahl, VLAN-ID und erfüllt die Norm IEC 61850-5 Typ 1A, Klasse P 2/3
für die Simulation schneller Auslösung und Wiedereinschaltung.
2.2.2.1 Einstellen der SMRT-IP-Adresse für Netzwerke oder IEC 61850-Betrieb
G Das SMRT2 kann über ein Netzwerk gesteuert werden. Dies ermöglicht die Fernsteuerung des SMRT2
praktisch über jede Entfernung, sodass ein PC mindestens zwei Einheiten gleichzeitig steuern kann,
z. B. bei End-to-End-Prüfungen. Die Verbindung des SMRT2 mit einem LAN oder WAN kann den nicht
autorisierten Betrieb des Geräts ermöglichen.
Über den IN-Ethernet-Anschluss lässt sich das SMRT2 wie ein PC oder Server in ein Netzwerk integrieren. Um diese
Funktion verwenden zu können, muss der Benutzer die IP-Konfiguration des SMRT2 für sein LAN einrichten. Beachten
Sie, dass das SMRT2 beim Einschalten automatisch nach einer Netzwerkadresse sucht und diese abruft, wenn es mit
einem Netzwerk verbunden ist. Wenn die Adresse nicht automatisch abgerufen werden kann, überprüfen Sie, ob das
Standard-Ethernet-Kabel ordnungsgemäß verbunden ist. Verwenden Sie keinesfalls das Crossover-Ethernet-Kabel (ein
Crossover-Kabel ist für die Verbindung zwischen PC und Prüfset und nicht für die Verbindung zu einem Netzwerk
vorgesehen). Wenn das Gerät immer noch keine Adresse erhält, können andere Probleme vorliegen. In diesem Fall ist
wahrscheinlich Unterstützung durch die IT-Abteilung Ihres Unternehmens erforderlich.
Schließen Sie für IEC 61850-Prüfungen den IN-Anschluss an den Bus des Umspannwerks oder an das zu prüfende
Relais an, um GOOSE-Meldungen zu empfangen und zu senden. Bei Verwendung mit der Megger GOOSE Configurator
Software kann das SMRT (bei Ausstattung mit IEC 61850-Option) Prüfungen von Relais und Umspannwerken gemäß
IEC 61850 mit hoher Geschwindigkeit durchführen, indem GOOSE-Meldungen abonniert und den Binäreingängen
zugeordnet werden. Darüber hinaus kann es Systembedingungen wie den Leistungsschalterbetrieb simulieren, indem
GOOSE-Meldungen veröffentlicht werden, die dem SMRT2-Binärausgang zugeordnet sind. Wenn der PC mit dem Bus
