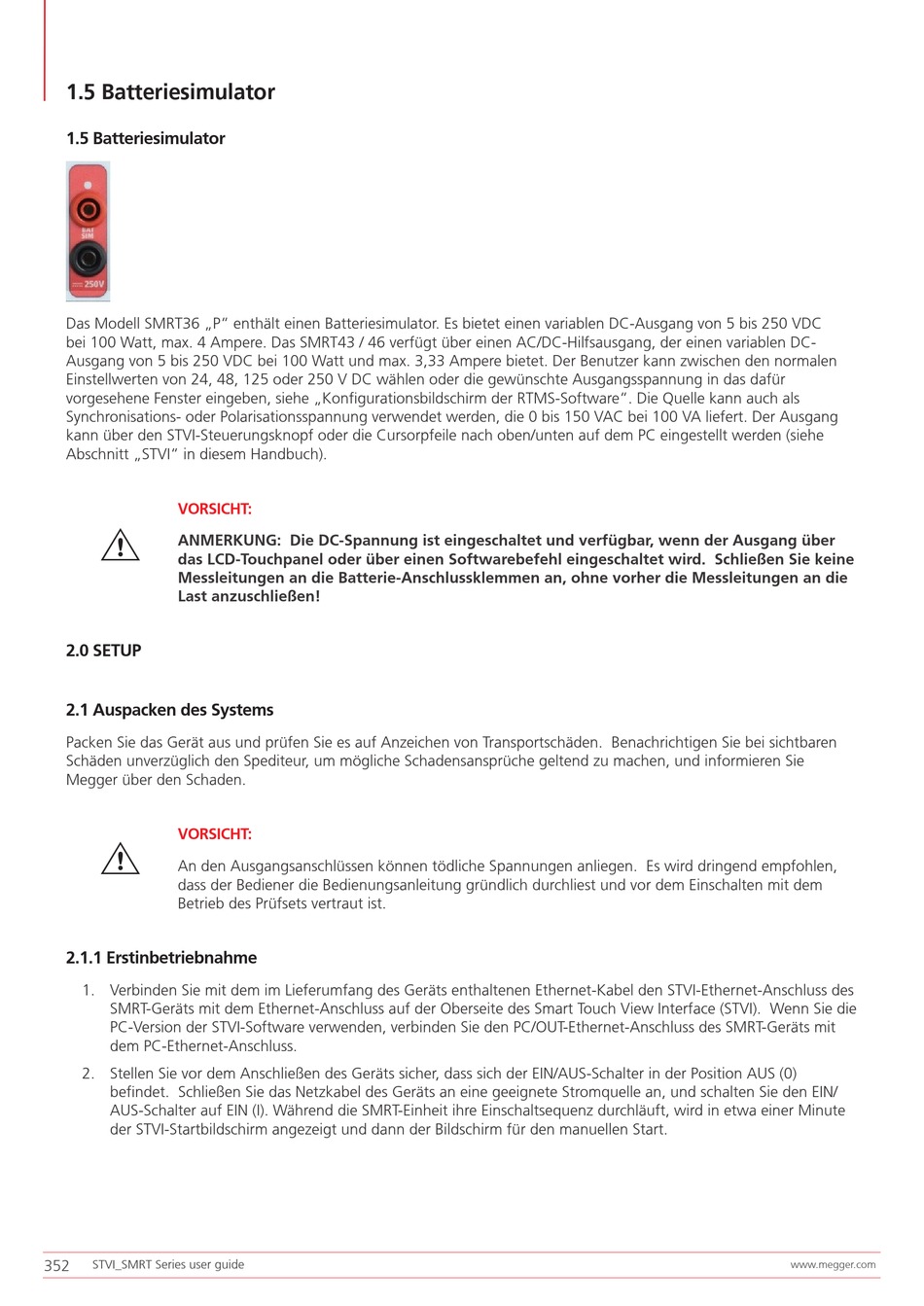

1.5 Batteriesimulator
1.5 Batteriesimulator
Das Modell SMRT36 „P" enthält einen Batteriesimulator. Es bietet einen variablen DC-Ausgang von 5 bis 250 VDC
bei 100 Watt, max. 4 Ampere. Das SMRT43 / 46 verfügt über einen AC/DC-Hilfsausgang, der einen variablen DC-
Ausgang von 5 bis 250 VDC bei 100 Watt und max. 3,33 Ampere bietet. Der Benutzer kann zwischen den normalen
Einstellwerten von 24, 48, 125 oder 250 V DC wählen oder die gewünschte Ausgangsspannung in das dafür
vorgesehene Fenster eingeben, siehe „Konfigurationsbildschirm der RTMS-Software". Die Quelle kann auch als
Synchronisations- oder Polarisationsspannung verwendet werden, die 0 bis 150 VAC bei 100 VA liefert. Der Ausgang
kann über den STVI-Steuerungsknopf oder die Cursorpfeile nach oben/unten auf dem PC eingestellt werden (siehe
Abschnitt „STVI" in diesem Handbuch).
VORSICHT:
G
ANMERKUNG: Die DC-Spannung ist eingeschaltet und verfügbar, wenn der Ausgang über
das LCD-Touchpanel oder über einen Softwarebefehl eingeschaltet wird. Schließen Sie keine
Messleitungen an die Batterie-Anschlussklemmen an, ohne vorher die Messleitungen an die
Last anzuschließen!
2.0 SETUP

2.1 Auspacken des Systems

Packen Sie das Gerät aus und prüfen Sie es auf Anzeichen von Transportschäden. Benachrichtigen Sie bei sichtbaren
Schäden unverzüglich den Spediteur, um mögliche Schadensansprüche geltend zu machen, und informieren Sie
Megger über den Schaden.
VORSICHT:
G
An den Ausgangsanschlüssen können tödliche Spannungen anliegen. Es wird dringend empfohlen,
dass der Bediener die Bedienungsanleitung gründlich durchliest und vor dem Einschalten mit dem
Betrieb des Prüfsets vertraut ist.
2.1.1 Erstinbetriebnahme
1. Verbinden Sie mit dem im Lieferumfang des Geräts enthaltenen Ethernet-Kabel den STVI-Ethernet-Anschluss des
SMRT-Geräts mit dem Ethernet-Anschluss auf der Oberseite des Smart Touch View Interface (STVI). Wenn Sie die
PC-Version der STVI-Software verwenden, verbinden Sie den PC/OUT-Ethernet-Anschluss des SMRT-Geräts mit
dem PC-Ethernet-Anschluss.
2. Stellen Sie vor dem Anschließen des Geräts sicher, dass sich der EIN/AUS-Schalter in der Position AUS (0)
befindet. Schließen Sie das Netzkabel des Geräts an eine geeignete Stromquelle an, und schalten Sie den EIN/
AUS-Schalter auf EIN (I). Während die SMRT-Einheit ihre Einschaltsequenz durchläuft, wird in etwa einer Minute
der STVI-Startbildschirm angezeigt und dann der Bildschirm für den manuellen Start.
