3.6.2.4 IEEE QUAD-Einstellungsbildschirm (Halbkreis)
Um selektive Fehlertypen zu aktivieren, drücken Sie die entsprechende Schaltfläche. Ein gelber Hintergrund wird
angezeigt, und im Feld ist ein Häkchen sichtbar. Geben Sie die entsprechenden Ohmwerte und die Winkel ein, um die
gewünschte Eigenschaft zu erreichen.
3.6.2.4 IEEE QUAD-Einstellungsbildschirm (Halbkreis)

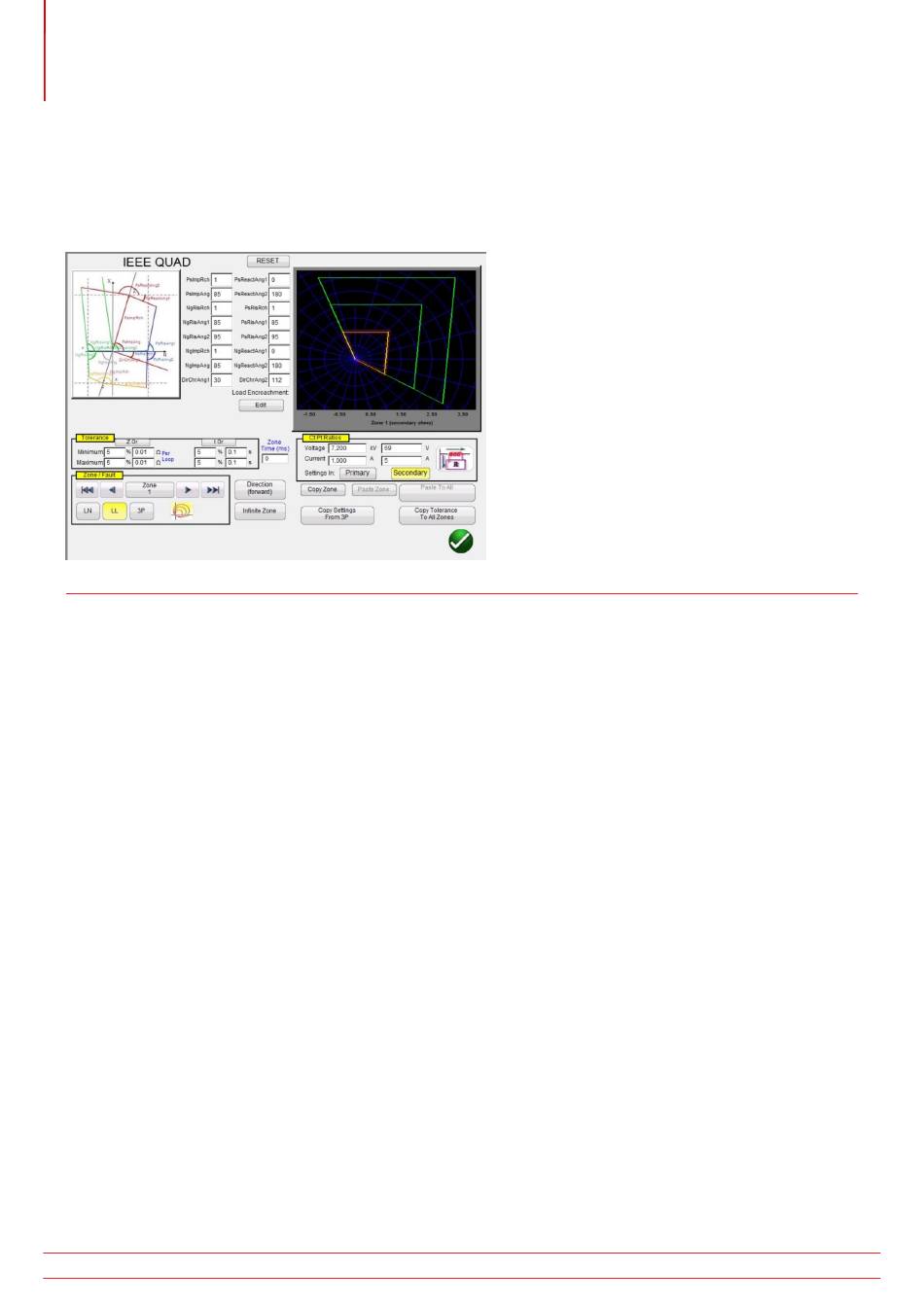

Abbildung 169. Bildschirm für generische IEEE QUAD-Einstellungen
16 Einstellungen können verwendet werden, um praktisch jede Polygoneigenschaft (QUAD) eines Impedanzrelais
festzulegen. Im Folgenden sind die Bezeichnungen und Definitionen der Eigenschaften aufgeführt.
PsImpRch
Positive Impedance Reach (Positive Impedanz-Reichweite): Legt die positive Reichweite in Ohm fest, die
die Leitungsimpedanz darstellt.
PsImpAng
Positive Characteristic Angle (Positiver Winkel der Eigenschaft): Dies ist der Leitungsimpedanz-Winkel
in Vorwärtsrichtung (erster Quadrant). Dieser Winkel wird von der positiven R-Achse entgegen dem
Uhrzeigersinn gemessen.
PsReactAng1
Positiver Blindwiderstandswinkel 1 rechts der Leitungsimpedanz. Dieser Winkel wird im Uhrzeigersinn
von der horizontalen Linie aus gemessen, die durch die reaktive Reichweite auf der X-Achse verläuft.
Der Bereich oberhalb der Linie ist vom Betriebsbereich ausgeschlossen.
PsReactAng2
Positiver Blindwiderstandswinkel 2 links der Leitungsimpedanz. Dieser Winkel wird entgegen des
Uhrzeigersinns von der horizontalen Linie aus gemessen, die durch die reaktive Reichweite auf der
X-Achse verläuft. Der Bereich oberhalb der Linie ist vom Betriebsbereich ausgeschlossen.
PsRisRch
Positive Resistive Reach (Positive Ohmsche Reichweite): Legt die positive Ohmsche Reichweite fest,
um den Abdeckungsbereich für den Fehlerwiderstand und gleichzeitig die Beeinträchtigung der
Lastimpedanz in der Eigenschaft zu begrenzen. Die Einstellung bestimmt die Reichweite auf der
R-Achse.
PsRisAng1
Positiver Ohmscher Winkel im ersten Quadranten: Dieser Winkel wird entgegen dem Uhrzeigersinn
von der R-Achse aus gemessen. Der Bereich rechts von der Begrenzung ist vom Betriebsbereich
ausgeschlossen.
PsRisAng2
NgRisRch
Negative Ohmsche Reichweite: definiert die negative Ohmsche Reichweite. Die Einstellung bestimmt
die Reichweite auf der R-Achse.
NgRisAng1
Negativer Ohmscher Winkel 1 im zweiten Quadranten: Dieser Winkel wird entgegen dem
Uhrzeigersinn von der R-Achse aus gemessen. Der Bereich links von der Begrenzung ist vom
Betriebsbereich ausgeschlossen.
158
STVI_SMRT Series user guide
Positiver Ohmscher Winkel im vierten Quadranten: Dieser Winkel wird im Uhrzeigersinn von
der R-Achse aus gemessen.
