3.5.6.1.6.3 Schaltfläche „Phase Instantaneous" (Phase unverzögert)
Auf diesem Bildschirm kann der Benutzer einen zuvor konfigurierten zeitbasierten Überstromtest der Phase ausführen
und die Testergebnisse anzeigen. Während des Tests wird der Vektor während der Prüfdauer in Echtzeit mit dem
gewünschten Prüfvielfachenwert bewegt. Auf der linken Seite des Messbildschirm wird der Prüfstrom angewendet und
der Zeitgeber läuft. Wenn das Relais auslöst, wird die Prüfdauer aufgezeichnet und die Bestanden/Nicht bestanden-
Bewertung wird automatisch angezeigt.
Bei einem zeitbasierten Überstromtest der Phase kann der Benutzer den Test durch Drücken der Schaltfläche „Run
Single Test" (Einzeltest ausführen)
Optionen ausgewählt werden können. Der Benutzer kann den Vielfachwert der Prüfung ändern, indem er in
die gewünschte Zelle klickt (Zeitwerte für Anregung). Um weitere Prüfpunkte hinzuzufügen, klickt der Benutzer
auf das leere Fenster Multiple (Vielfachwert) und gibt den gewünschten Wert ein. Die Software berechnet die
zulässige Mindest- und Höchstzeit basierend auf der Zeitkurve des Herstellers automatisch. Wenn der Benutzer einen
zeitbasierten Überstromtest der Phase durchführt und der Test die maximale Aktivierungszeit erreicht, wird ein Textfeld
mit der Meldung „max time on exceeded" (max. Aktivierungszeit überschritten) angezeigt. Das obige Testbeispiel zeigt
nur einphasige Zeitelemente. Je nach Benutzereingaben können Sie auch Zeitsteuerungsprüfungen für Leiter-Leiter
und/oder Dreiphasig durchführen.
3.5.6.1.6.3 Schaltfläche „Phase Instantaneous" (Phase unverzögert)
Drücken Sie diese Schaltfläche, um zum Messbildschirm „Phase Instantaneous" (Phase unverzögert) zu gelangen.

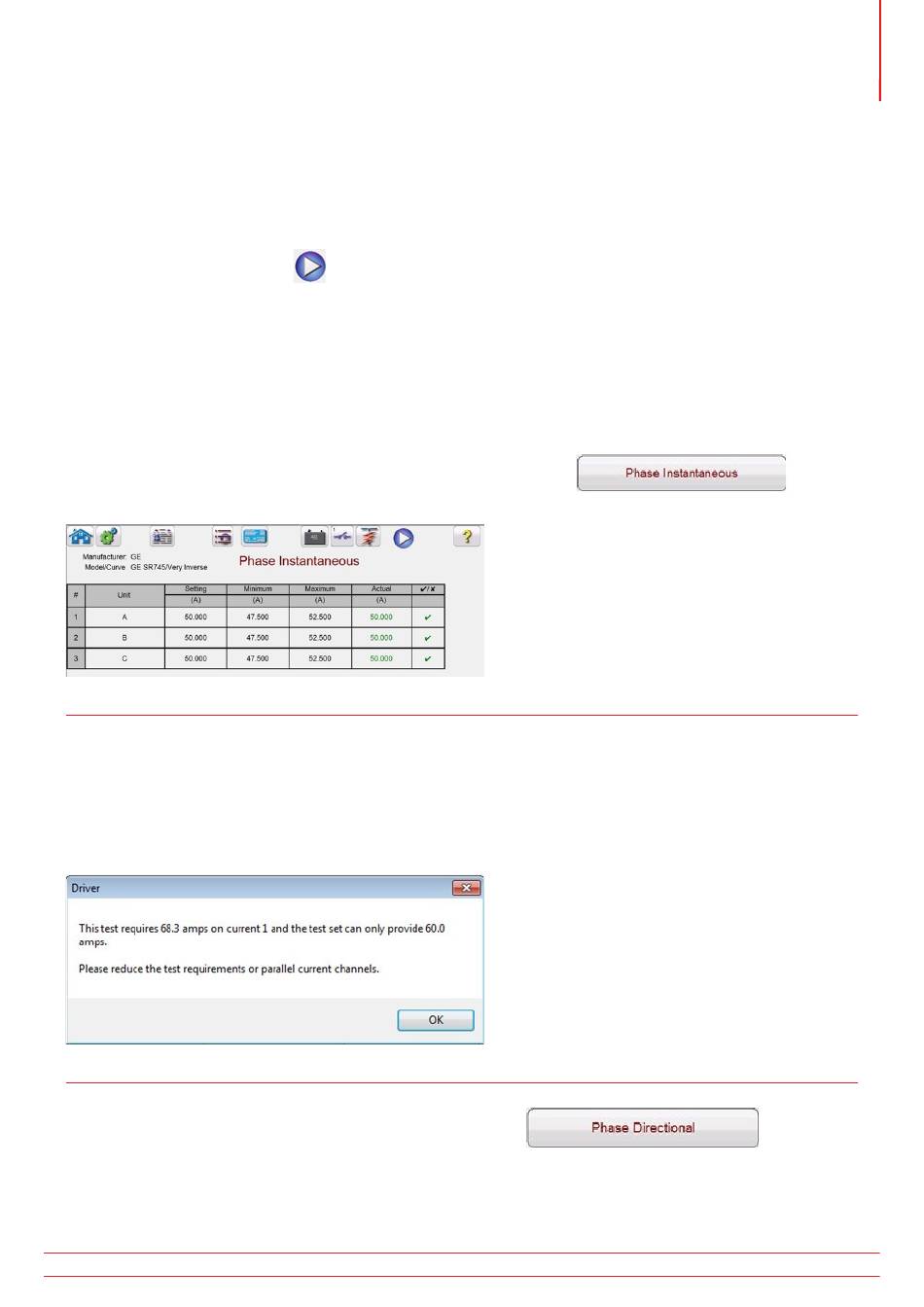

Abbildung 121. Beispiel für Ergebnisse der Prüfung „Phase Instantaneous" (Phase unverzögert)
Bei einem Überstromtest mit unverzögerter Phase kann der Benutzer den Test durch Drücken der Schaltfläche „Run
Single Test" (Einzeltest ausführen) durchführen. Dadurch wird ein Dialogfeld geöffnet, in dem die verfügbaren Optionen
ausgewählt werden können. Wenn der Benutzer eine Stromprüfung auf einen Wert setzt, der die Kapazität des
Verstärkers übersteigt, und dann den Test auszuführen versucht, wird ein Warnfenster angezeigt, in dem erklärt wird,
warum der Test nicht ausgeführt werden kann. Der Benutzer kann die Prüfungsanforderungen senken oder Kanäle in
eine parallele Verbindung verdrahten. Siehe Abbildung unten.
Abbildung 122. Warnmeldung
3.5.6.1.6.4 Schaltfläche „Phase Directional" (Phasenrichtung)
Drücken Sie diese Schaltfläche, um zum Messbildschirm „Phase Directional" (Phasenrichtung) zu gelangen.
www.megger.com
durchführen. Dadurch wird ein Dialogfeld geöffnet, in dem die verfügbaren
129
STVI_SMRT Series user guide
