1.1.2 Seitenwand:

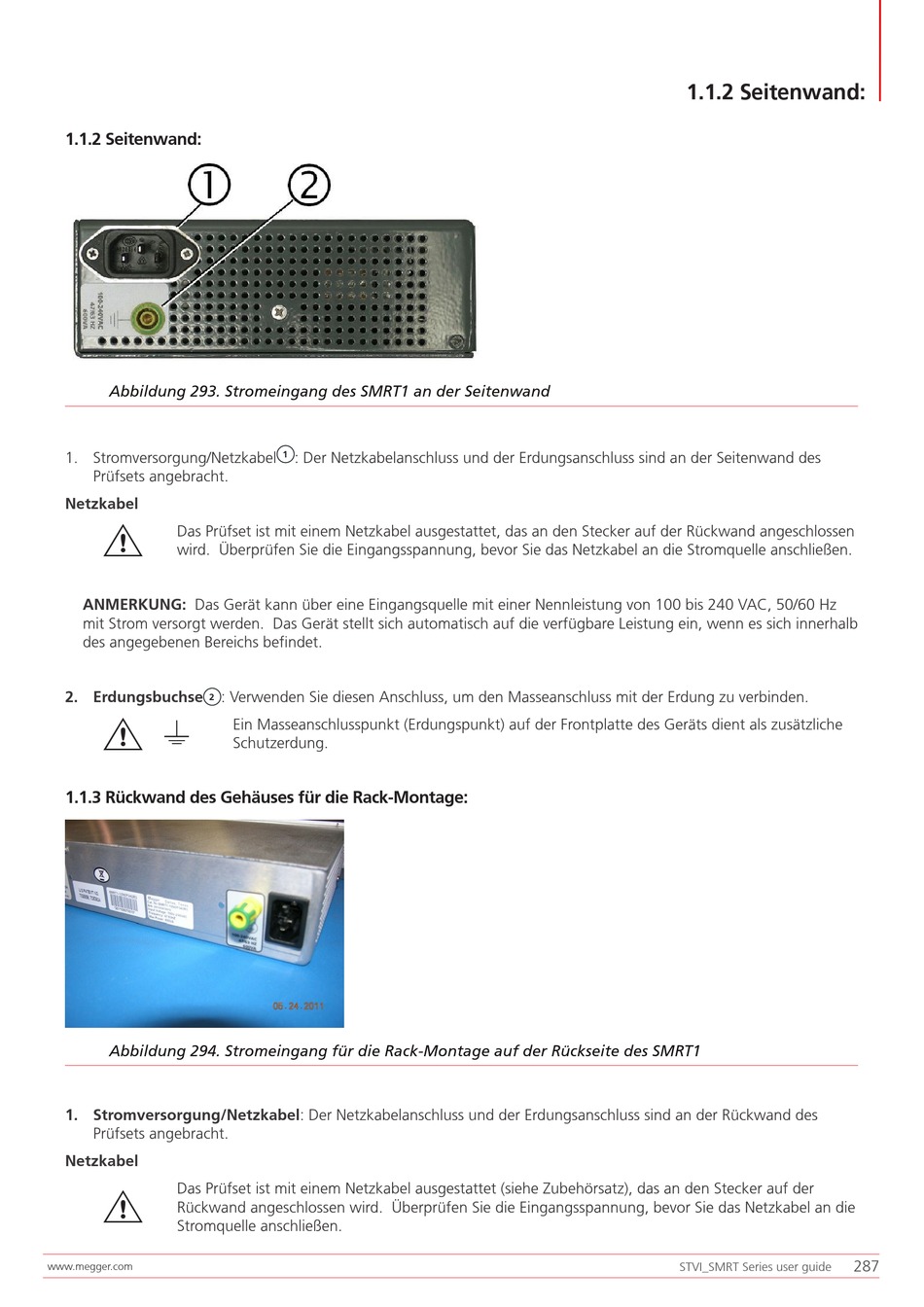

Abbildung 293. Stromeingang des SMRT1 an der Seitenwand
1. Stromversorgung/Netzkabel
Prüfsets angebracht.
Netzkabel
G
Das Prüfset ist mit einem Netzkabel ausgestattet, das an den Stecker auf der Rückwand angeschlossen
wird. Überprüfen Sie die Eingangsspannung, bevor Sie das Netzkabel an die Stromquelle anschließen.
ANMERKUNG: Das Gerät kann über eine Eingangsquelle mit einer Nennleistung von 100 bis 240 VAC, 50/60 Hz
mit Strom versorgt werden. Das Gerät stellt sich automatisch auf die verfügbare Leistung ein, wenn es sich innerhalb
des angegebenen Bereichs befindet.
2. Erdungsbuchse : Verwenden Sie diesen Anschluss, um den Masseanschluss mit der Erdung zu verbinden.
2
G
g
1.1.3 Rückwand des Gehäuses für die Rack-Montage:
Abbildung 294. Stromeingang für die Rack-Montage auf der Rückseite des SMRT1
1. Stromversorgung/Netzkabel: Der Netzkabelanschluss und der Erdungsanschluss sind an der Rückwand des
Prüfsets angebracht.
Netzkabel
Das Prüfset ist mit einem Netzkabel ausgestattet (siehe Zubehörsatz), das an den Stecker auf der
G
Rückwand angeschlossen wird. Überprüfen Sie die Eingangsspannung, bevor Sie das Netzkabel an die
Stromquelle anschließen.
