3.6.2.3 QUAD-Einstellungsbildschirm

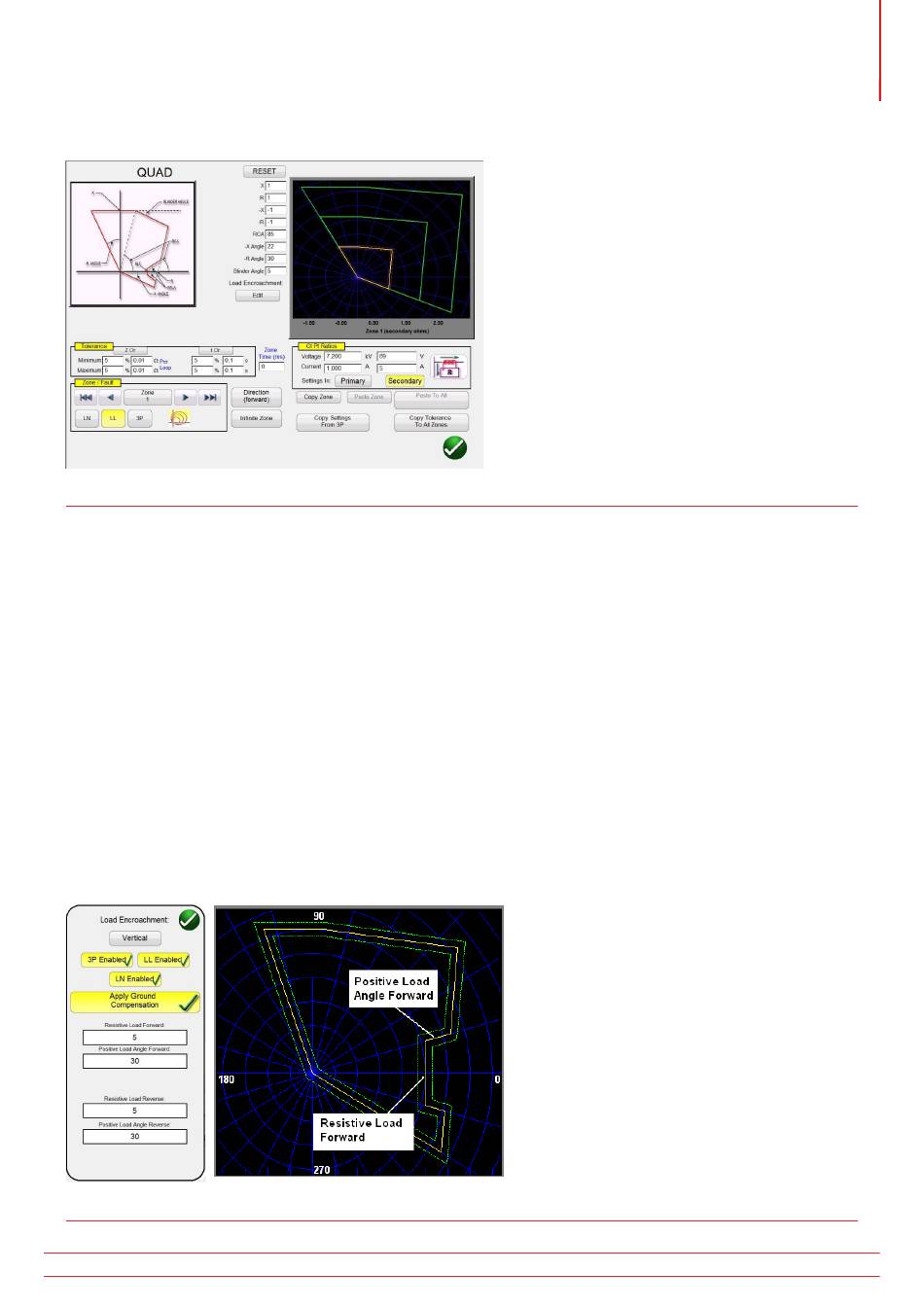

Abbildung 167. Bildschirm für allgemeine QUAD-Einstellungen
Es gibt acht grundlegende Einstellungen, X, R, -X, -R, RCA, -X Winkel, -R Winkel und Blinder-Winkel, die die
Relaisbetriebseigenschaften definieren. X und R sind Werte in Ohm, die der X- und R-Achse in einer RX-Impedanzebene
zugeordnet sind. Der R-Wert wird normalerweise als positive resistive Reichweite bezeichnet. Der X-Wert wird
normalerweise als positive Reaktanzreichweite bezeichnet. Die Werte -X und -R sind Werte in Ohm, die mit den
Einstellungen -X und -R verbunden sind, wenn die Einstellung DIRECTIONAL (Direktional) entweder auf NON-
DIRECTIONAL (Nicht-Direktional) oder auf REVERSE (Rückwärts) eingestellt ist. Der -R-Wert wird normalerweise
als negative resistive Reichweite bezeichnet, und der -X-Wert wird normalerweise als negative Reaktanzreichweite
bezeichnet. RCA ist ein Wert, der in Grad angegeben wird, und normalerweise in Verbindung mit dem maximalen
Lastwinkel, dem Leitungswinkel oder der positiven Impedanzwinkeleinstellung des Relais steht. Die Winkel -X und -R
sind Werte in Grad, die normalerweise den Richtungscharakteristikwinkeln zugeordnet sind. Der Blinder-Winkel ist ein
Wert in Grad, der manchmal auch als Neigungswinkel oder eine Variante des positiven Reaktanzwinkels bezeichnet
wird.
3.6.2.3.1 Einstellungsbildschirm für QUAD-Lastausblendung
Bei Relais mit Lastausblendungseigenschaften in den weiter reichenden Zonen des Betriebs wird durch Drücken der
Schaltfläche „Load Encroachment Edit" (Lastausblendung bearbeiten) das folgende Dialogfeld für Einstellungen
angezeigt.
Abbildung 168. Beispiel für Einstellungsbildschirm Lastausblendung bei QUAD generisch
