Festlegen der Zeilen für Impedanzvorgänge
10
Label (Bezeichnung): Klicken Sie in das Fenster, um eine Bezeichnung für die angelegte Impedanzeigenschaft
anzugeben. Es wird empfohlen, die Anzahl Zeichen auf 10 zu begrenzen.
Trip Time (Auslösezeit): Klicken Sie in das Fenster, um die Auslösezeit in Sekunden einzugeben. Diese Information
wird in den Click-on-Fault-Messbildschirm importiert und im Prüfungsbericht verwendet. Geben Sie die Betriebszeiten
in Millisekunden in dezimaler Schreibweise an, z. B. 0,05 Sekunden für 50 ms.
Pull-down-Schaltfläche „Tripping" (Auslösung): Klicken Sie auf diese Schaltfläche, um die folgende Menüliste zu
öffnen.

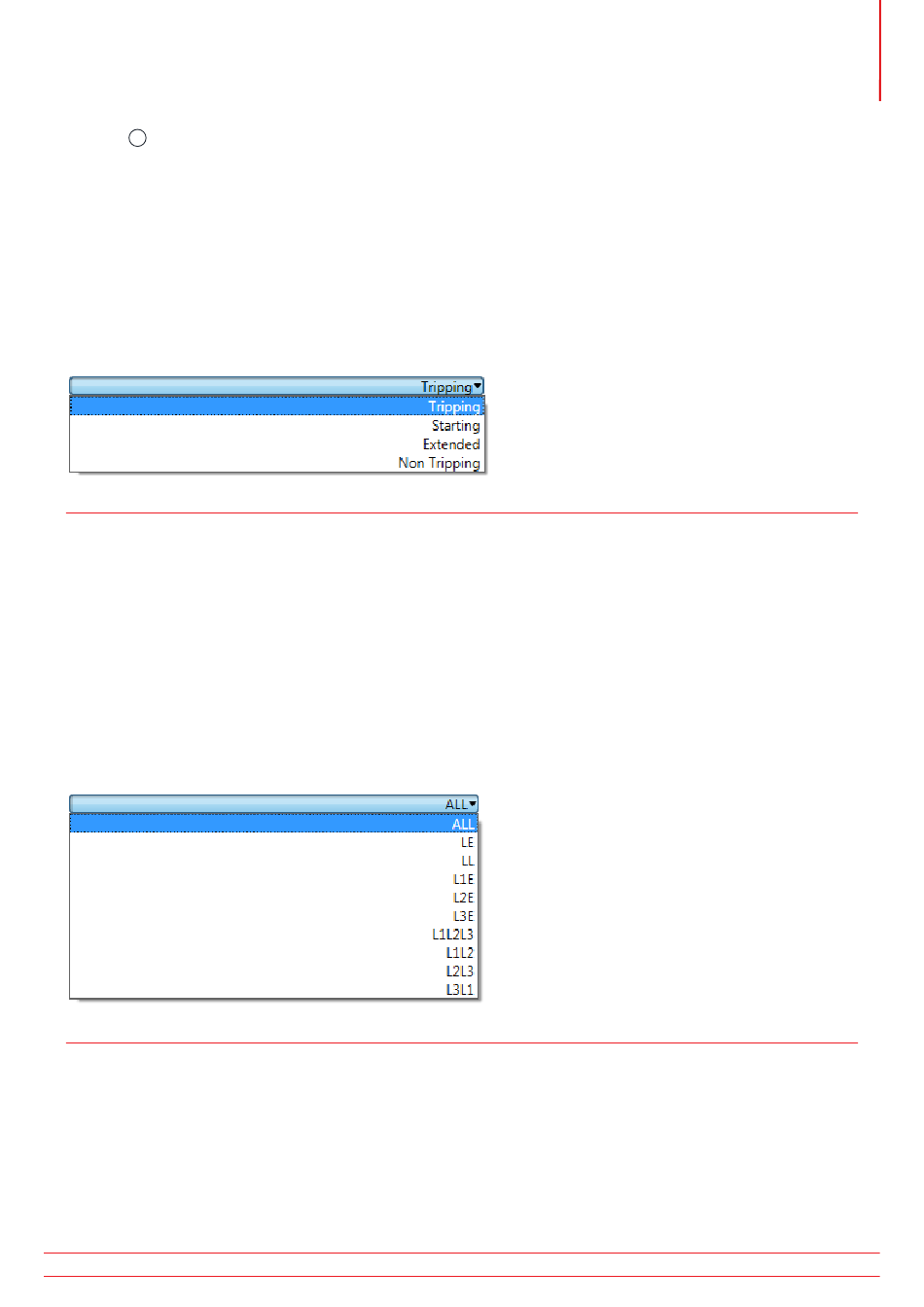

Abbildung 193. Festlegen von Impedanzeigenschaften
Wählen Sie aus dieser Liste, um festzulegen, was die Impedanzeigenschaft ist, siehe folgende Beschreibungen.
Tripping (Auslösung): In den meisten Fällen ist die Impedanzeigenschaft „Auslösung".
Starting (Start): Einige Relais haben Starteigenschaften. In diesem Fall nimmt das Relais keine Impedanzmessungen
vor, bis die Impedanz die Grenze der Starteigenschaft überschritten hat, zum Beispiel bei der Erkennung der
Leistungspendelung.
Extended (Erweitert): Dies wird normalerweise verwendet, wenn ein beschleunigter Auslöser oder dynamische
Überreichweiteneigenschaften festgelegt werden.
Non Tripping (Nicht auslösend): Wird verwendet, um eine nicht-auslösende Impedanzeigenschaft zu definieren, d. h.
eine blockierende.
Pull-down-Schaltfläche ALL (Alle): Klicken Sie auf diese Schaltfläche, um die folgende Menüliste zu öffnen.
Abbildung 194. Definieren des Fehlertyps für Impedanzeigenschaft
Einige Relais können für einphasigen Schutz definiert sein, einige für Leiter-zu-Leiter-Schutz und einige für dreiphasigen
Schutz. Wählen Sie, welchen Fehlertyp die Relais-Impedanzeigenschaft schützen soll.
