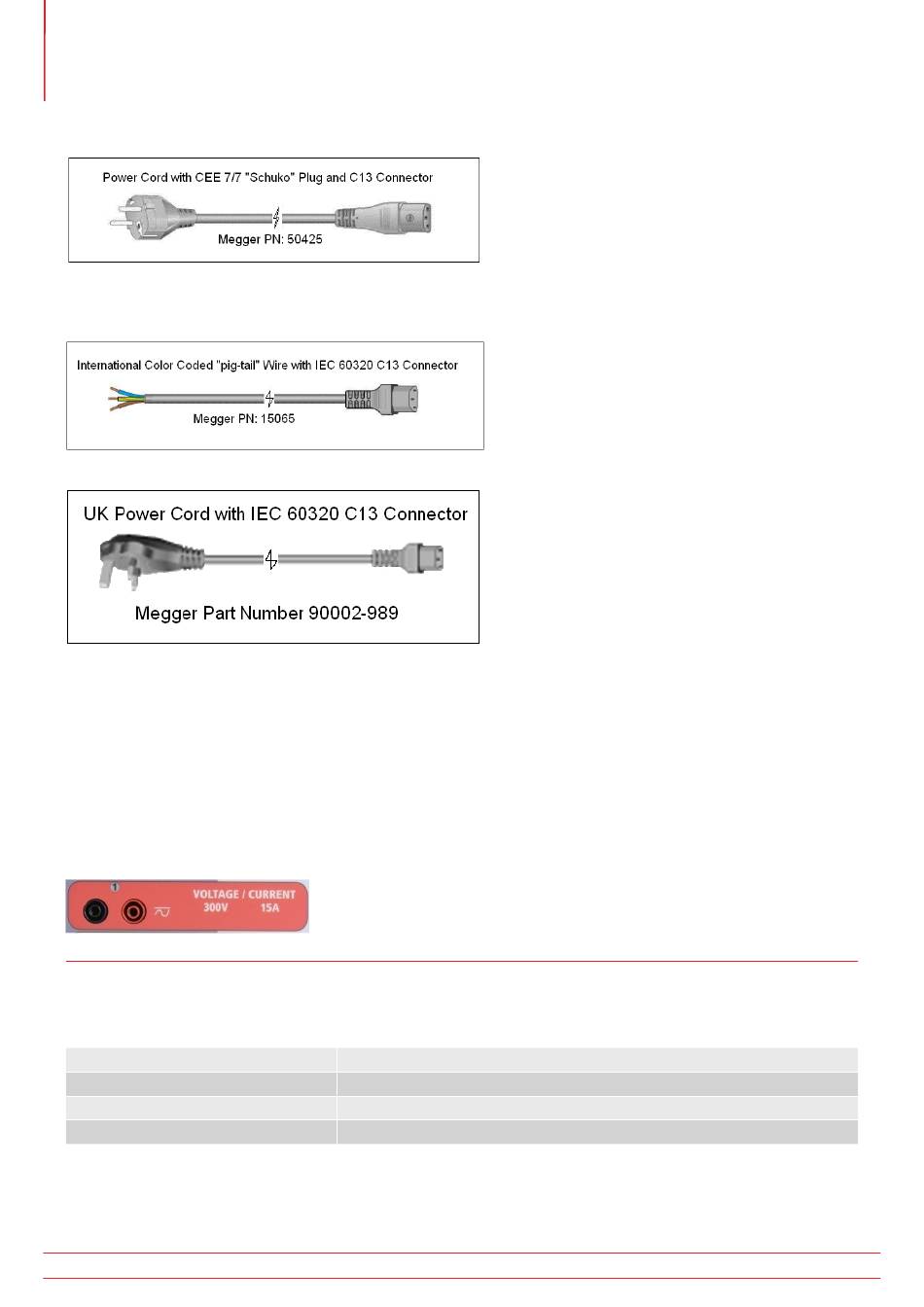

1.3 Spannung – Stromgeneratormodul (VIGEN)
Modell SMRT33/36
X0XXXXEXXX
Modell SMRT33/36
X0XXXXIXXX
Teilenummer 15065, ist für die Verdrahtung mit dem entsprechenden Stecker vorbereitet (länderabhängig). Es gelten
die folgenden Farben: Braun = Phase, Blau = Neutralleiter und Grün/Gelb = Schutzleiter.
Modell SMRT33/36
X0XXXXUXXX
1.3 Spannung – Stromgeneratormodul (VIGEN)
Spannungen und Ströme werden durch die rote bzw. gelbe Umrandung der einzelnen Ausgangskanäle angegeben. Die
Spannungskanäle der Phasen 1, 2 und 3 sind rot markiert. Die Stromkanäle der Phasen 1, 2 und 3 sind gelb markiert.
Alle Ausgänge sind unabhängig von plötzlichen Änderungen der Netzspannung und -frequenz und werden so geregelt,
dass Änderungen der Lastimpedanz den Ausgang nicht beeinflussen. Standardverstärkerausgänge sind isoliert oder
potenzialfrei. Die SMRT-Geräte können optional mit den gemeinsamen Verstärkerrückleitungen bestellt werden, die mit
dem Masseanschluss verbunden sind.
1.3.1 Konvertierbarer Spannungs-/Stromverstärker
Abbildung 332. Spannungskanal SMRT36/46
Der SMRT PowerV™ Spannungsverstärker liefert eine flache Leistungskurve von 30 bis 150 Volt im 150-V-Bereich, um
die Prüfung von Starkstromanwendungen, z. B. Feldprüfungen, zu ermöglichen.
Spannungsbereich
30,00V
150,00V
300,00V
Spannungsverstärker im Strommodus:
Der Spannungsverstärker SMRT36 kann an eine Stromquelle mit der folgenden Ausgangsleistung angeschlossen
werden. Die Bemessungen der Ausgangsleistung werden in Effektivwerten und Spitzenleistungsbemessungen
festgelegt.
348
STVI_SMRT Series user guide
wird mit einem Netzkabel für Kontinentaleuropa (Teilenummer 50425) geliefert.
wird mit einem Netzkabel mit internationaler Farbcodierung geliefert. Das Kabel,
wird mit einem Netzkabel für Großbritannien (Teilenummer 90002-989) geliefert.
Leistung/Strom (Max.)
150 VA bei 5,0 A
150 VA konstante Ausgangsleistung von 30 bis 150 Volt
150 VA bei 0,5 A
