3.15.6.1 Beispiel für MERGE (Zusammenführen) und COMPARE (Vergleichen)

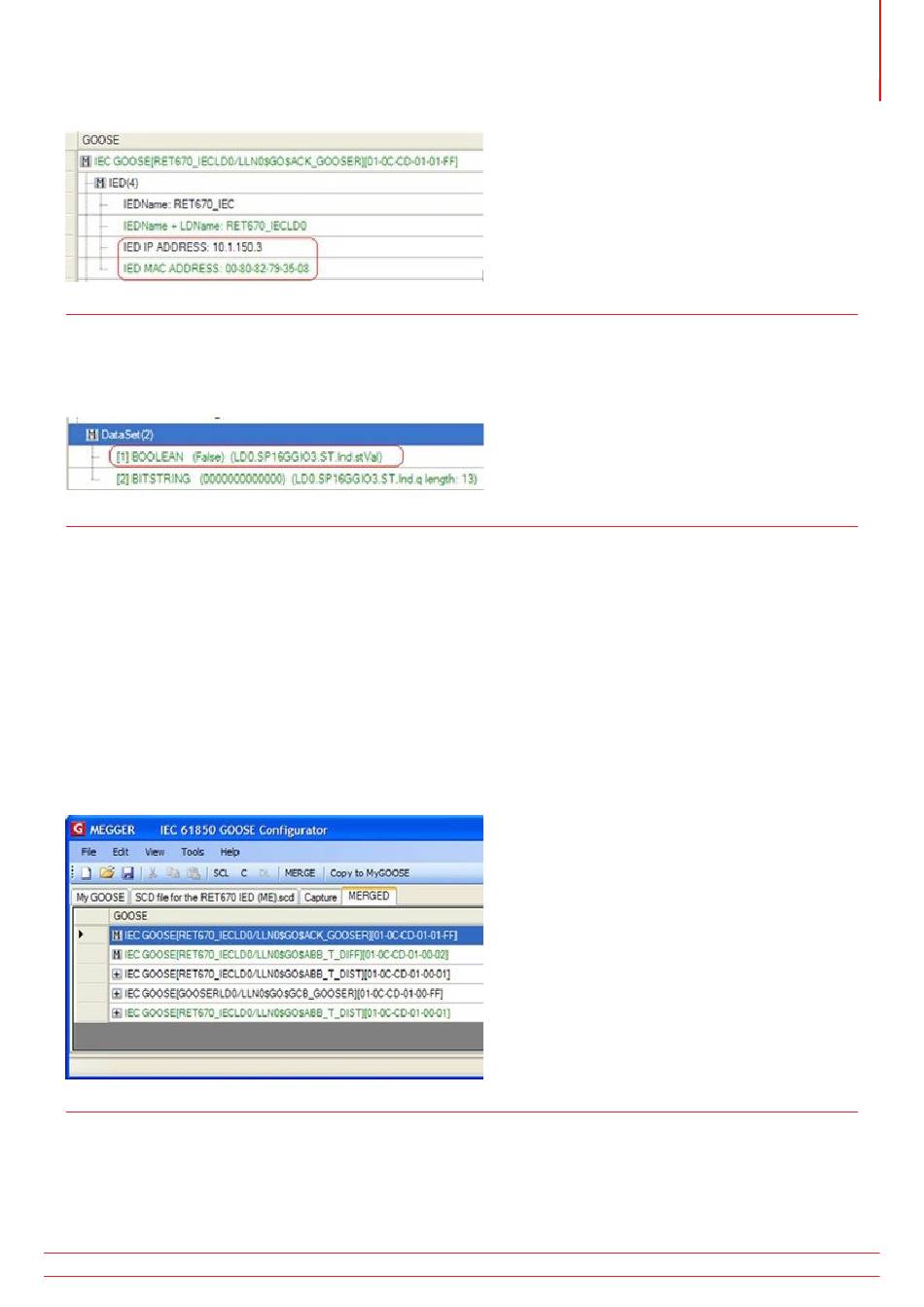

Abbildung 278. IED-IP-Adresse in der SCL-Datei
In Bezug auf das Dataset können Sie auch erkennen, dass die Datenobjektinformationen (Name der einzelnen
Informationen im Dataset), die nur in der SCD-Datei verfügbar sind, mit den in der veröffentlichten Meldung
verfügbaren Rohdaten (Boolesch) zusammengeführt wurden:
Abbildung 279. Zusammengeführte Boolesche Informationen
Das ist in dieser Phase nützlich: Die erfolgreiche Zusammenführung zeigt an, dass die veröffentlichten
zusammengeführten GOOSE-Meldungen dem entsprechen, was in der SCL-Datei konfiguriert wurde. Der Benutzer
verfügt über alle Informationen, die wichtig sind, um zu verstehen, was im Umspannwerk „passiert". Die Angabe
„Boolean" im Dataset ist nicht sehr aussagekräftig, aber in Verbindung mit den SCL-Informationen „SP16GGIO3"
wird es verständlicher, dass das Bit des Dataset den logischen Knoten SP16G- GIO darstellt, bei dem es sich um eine
Standardinformation gemäß IEC 61850 handelt. Darüber hinaus gibt es Hinweise, dass nicht zusammengeführte
GOOSE-Meldungen vorhanden sind.
Um zu verstehen, warum die GOOSE-Meldungen nicht zusammengeführt wurden, sind Kenntnisse der Norm
IEC 61850 und einige manuelle Untersuchungen erforderlich. Das System ist bereits in der Lage, die nicht stimmigen
GOOSE-Meldungen zu erkennen, da sie nicht zusammengeführt wurden. Sehen wir uns die nicht zusammengeführten
GOOSE-Meldungen an.
Abbildung 280. Zusammengeführte und nicht zusammengeführte GOOSE-Meldungen
Die GOOSE mit der MAC-Adresse 01-0C-CD-01-00-FF ist nur in der SCD-Datei (schwarz) verfügbar. Daher ist sie
nicht im Bus der Station verfügbar. Das IED GOOSER (Ihr Relaisprüfset) ist nicht mit dem Bus verbunden und wird
daher nicht mit der SCL-Datei zusammengeführt. Die Meldung 01-0C-CD-01-00-01 ist auf dem Bus verfügbar (grüne
Farbe) und befindet sich in der SCL-Datei. Es gibt jedoch einen Unterschied bei einigen Daten, sodass diese tatsächlich
unterschiedlich sind. Warum?
