3.12.1 COMTRADE-Dialogfeld
3.12.1 COMTRADE-Dialogfeld

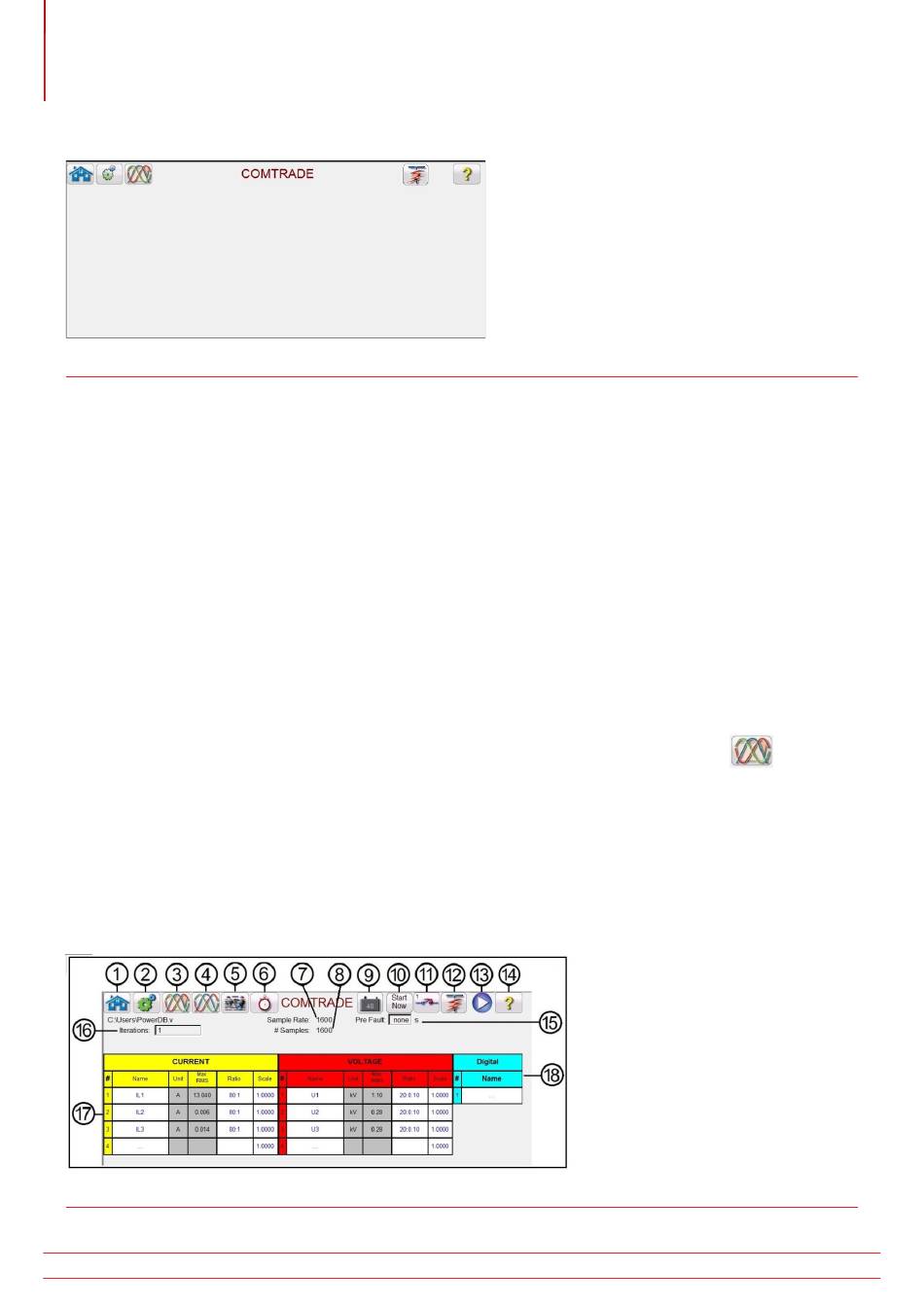

Abbildung 227. COMTRADE-Dialogfeld
Über dieses Dialogfeld können Sie Daten des digitalen Fehlerrecorders im COMTRADE-Format in Hexadezimaldateien
konvertieren, die mit SMRT-Wellenformgeneratoren kompatibel sind. Sie können die Kanäle und Bereiche auswählen,
die auf das SMRT-Gerät hochgeladen werden sollen, und die Wellenformen hochladen und ausgeben.
3.12.1.1 Verarbeitung einer COMTRADE-Datei
Die Norm mit dem Namen COMTRADE (common transient data exchange) (Standardformat für den Austausch
von transienten Daten elektrischer Energieversorgungsnetze) wurde vom IEEE Power System Relaying Committee
festgelegt (siehe IEEE C37.111). Sie wurde zudem als IEC 60255-24 vom IEC übernommen. Bei der RTMS COMTRADE-
Prüffunktion werden die COMTRADE-Daten entweder im ASCII- oder im Binärformat verwendet.
Bei der Verarbeitung einer Konfigurationsdatei werden die Daten im COMTRADE ASCII- oder Binärformat in das SMRT /
FREJA-fähige Hexadezimalformat konvertiert.
Bevor Sie einen Test erstellen, müssen die Dateien COMTRADE .cfg und .dat in einem Dateiordner auf Ihrem PC oder
im Dateispeicher des STVI abgelegt werden. Die Datei .cfg und .dat müssen sich im selben Verzeichnis befinden und
denselben Namen vor der Dateierweiterung haben.
Klicken Sie im Dialogfeld „COMTRADE" auf die Schaltfläche „COMTRADE File" (COMTRADE-Datei)
Fenster mit dem Dateinavigator wird angezeigt. Navigieren Sie zum Ordner „Waveforms" (Wellenformen). Verwenden
Sie dieses Dialogfeld, um eine COMTRADE-Konfigurationsdatei auszuwählen und die COMTRADE-Daten in
Hexadezimaldaten zu konvertieren.
3.12.2 COMTRADE-Testbildschirm
Wenn die Datei ausgewählt ist, ermittelt das Programm automatisch die ersten drei Spannungs- und Stromkanäle und
zeigt die Werte entweder in Primär- oder Sekundärwerten an, je nach den in der Konfigurationsdatei angegebenen
Verhältnissen (Primär oder Sekundär).
Abbildung 228. Beispiel für Messbildschirm COMTRADE-Wiedergabe
