2.2.2 IN Ethernet-Anschluss
Das ermöglicht dem Benutzer den Zugriff auf den Bildschirm „PC Device Manager" (PC-Geräte-Manager). Klicken Sie
auf die Schaltfläche „Device Manager" (Geräte-Manager) und navigieren Sie zum Dateiverzeichnis der USB-Anschlüsse.
Da das Geräte SMRT2D standardmäßig auf eine Baudrate von 115.200 eingestellt ist, muss sein USB-Ausgang
entsprechend konfiguriert werden. Wenn Sie zum Bildschirm „Instrument Configuration" (Gerätekonfiguration)
zurückkehren, müssen Sie das Kontrollkästchen „Use Ethernet" (Ethernet verwenden) aktivieren und die Baudrate,
Bytegröße sowie Stoppbits wie dargestellt einstellen.
2.2.2 IN Ethernet-Anschluss
Der IN-Ethernet-Anschluss ist der PC-Hauptanschluss für automatisierte Relaisprüfungen. Dieser Anschluss unterstützt
die automatische MDI- / MDI-X-Crossover-Konfiguration, sodass sowohl Standard- als auch Crossover-Ethernet-Kabel
verwendet werden können. Verwenden Sie diesen Anschluss für automatisierte Standard-Relaisprüfungen. Dieser
Anschluss eignet sich optimal zum Herunterladen von COMTRADE-Dateien, DFR-Streaming und zur Aktualisierung
der Firmware des Geräts. Bei Betrieb mit mehreren Geräten stellt das Gerät, das den OUT-Link bereitstellt, die
Hauptphasenreferenz für alle „nachgeschalteten" Geräte bereit. Für den Betrieb mit mehreren Einheiten verbinden Sie
den OUT-Anschluss mit dem nachgeschalteten IN-Anschluss des SMRT-Geräts. Die RTMS-Software wird automatisch
konfiguriert, wenn die Geräte eingeschaltet werden.
2.2.2.1 Einstellen der SMRT-IP-Adresse für den Betrieb mit einem PC
Verbinden Sie mit dem im Lieferumfang des Geräts enthaltenen Ethernet-Kabel den IN-Ethernet-Anschluss des
SMRT-Geräts mit dem Ethernet-Anschluss des PCs. Schalten Sie das Prüfset ein. Während die SMRT-Einheit ihre
Einschaltsequenz durchläuft, wird in weniger als einer Minute der STVI-Startbildschirm angezeigt. Wenn Sie die PC-
Version der RTMS-Software verwenden, wird das an den PC angeschlossene SMRT-Gerät automatisch erkannt. Sobald
die Konfiguration des angeschlossenen SMRT-Geräts ermittelt wurde, wird der Bildschirm für manuelle Prüfungen
angezeigt. Es kann jedoch vorkommen, dass das Gerät aufgrund der Firewall-Einstellungen nicht automatisch
erkannt wird. In diesem Fall kann die Firewall ausgeschaltet werden, oder Sie können die IP-Adresse direkt über
den Konfigurationsbildschirm des PowerDB-Geräts eingeben, indem Sie in der PowerDB-Symbolleiste auf die

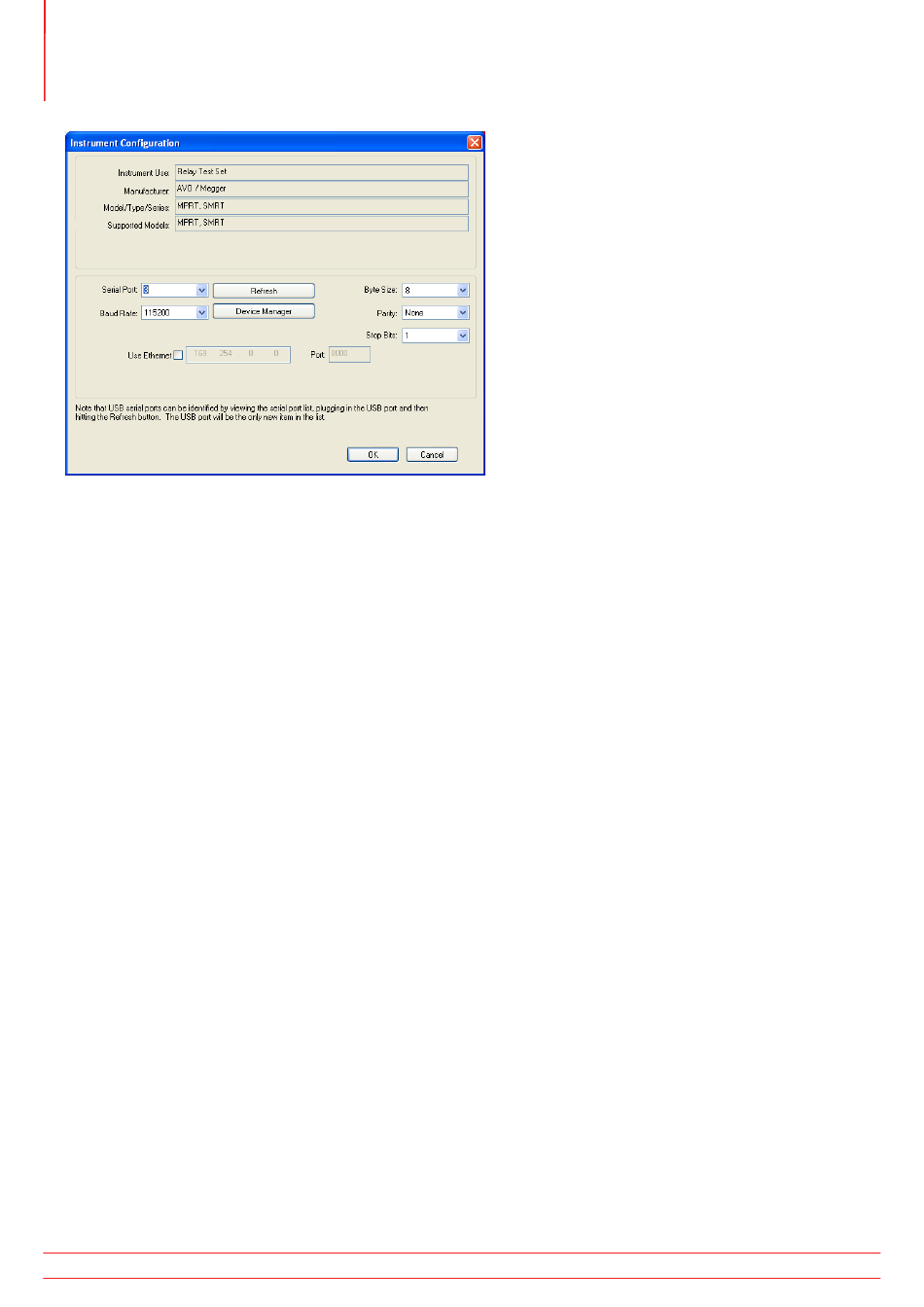

Schaltfläche „Instrument Setup" (Geräte-Setup) klicken. Markieren Sie im Bildschirm „Instrument Configuration"
(Gerätekonfiguration) wie in der folgenden Abbildung dargestellt, das Kontrollkästchen „Auto Discover Unit" (Gerät
automatisch erkennen).
