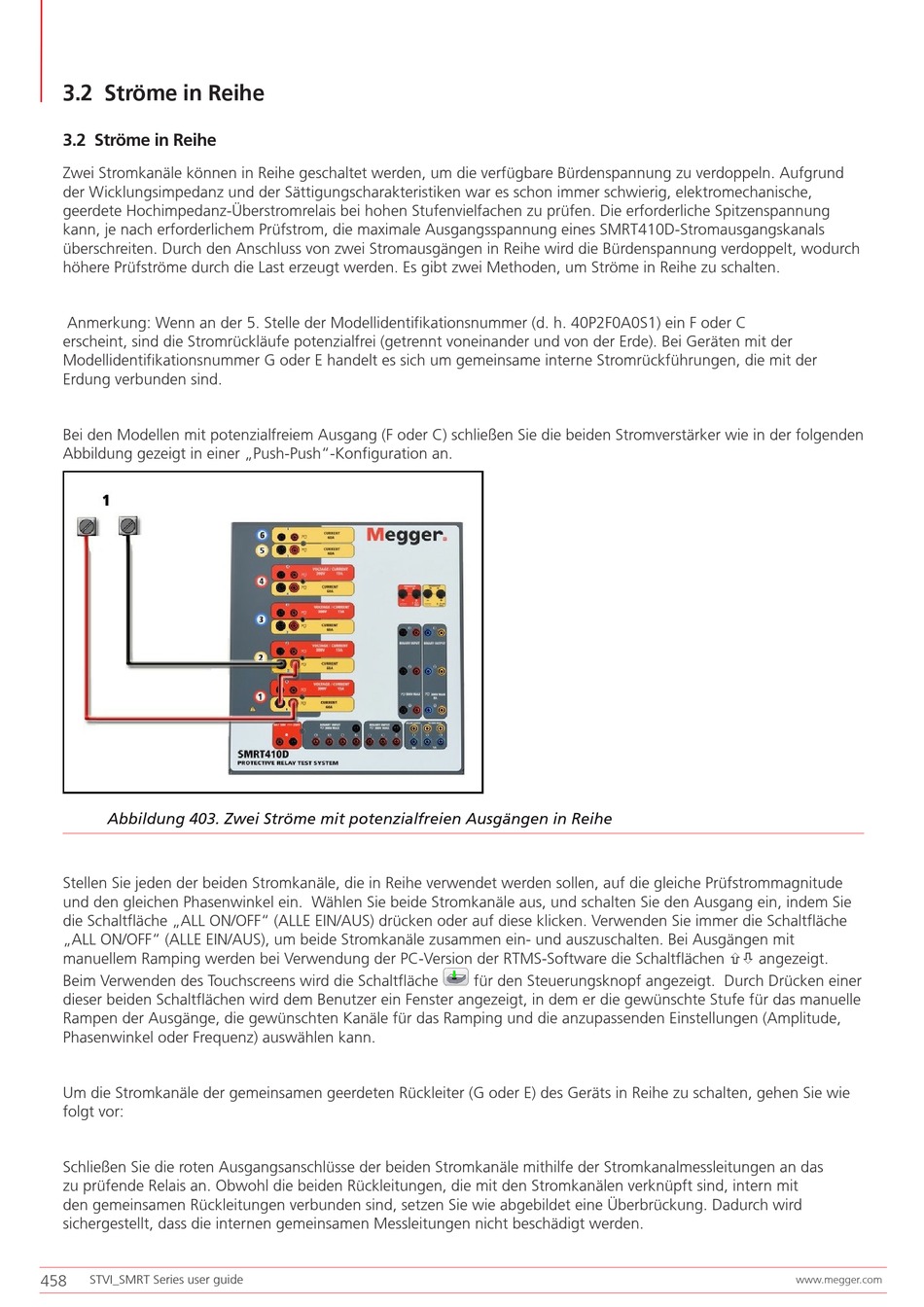

3.2 Ströme in Reihe
3.2 Ströme in Reihe
Zwei Stromkanäle können in Reihe geschaltet werden, um die verfügbare Bürdenspannung zu verdoppeln. Aufgrund
der Wicklungsimpedanz und der Sättigungscharakteristiken war es schon immer schwierig, elektromechanische,
geerdete Hochimpedanz-Überstromrelais bei hohen Stufenvielfachen zu prüfen. Die erforderliche Spitzenspannung
kann, je nach erforderlichem Prüfstrom, die maximale Ausgangsspannung eines SMRT410D-Stromausgangskanals
überschreiten. Durch den Anschluss von zwei Stromausgängen in Reihe wird die Bürdenspannung verdoppelt, wodurch
höhere Prüfströme durch die Last erzeugt werden. Es gibt zwei Methoden, um Ströme in Reihe zu schalten.
Anmerkung: Wenn an der 5. Stelle der Modellidentifikationsnummer (d. h. 40P2F0A0S1) ein F oder C
erscheint, sind die Stromrückläufe potenzialfrei (getrennt voneinander und von der Erde). Bei Geräten mit der
Modellidentifikationsnummer G oder E handelt es sich um gemeinsame interne Stromrückführungen, die mit der
Erdung verbunden sind.
Bei den Modellen mit potenzialfreiem Ausgang (F oder C) schließen Sie die beiden Stromverstärker wie in der folgenden
Abbildung gezeigt in einer „Push-Push"-Konfiguration an.
Abbildung 403. Zwei Ströme mit potenzialfreien Ausgängen in Reihe
Stellen Sie jeden der beiden Stromkanäle, die in Reihe verwendet werden sollen, auf die gleiche Prüfstrommagnitude
und den gleichen Phasenwinkel ein. Wählen Sie beide Stromkanäle aus, und schalten Sie den Ausgang ein, indem Sie
die Schaltfläche „ALL ON/OFF" (ALLE EIN/AUS) drücken oder auf diese klicken. Verwenden Sie immer die Schaltfläche
„ALL ON/OFF" (ALLE EIN/AUS), um beide Stromkanäle zusammen ein- und auszuschalten. Bei Ausgängen mit
manuellem Ramping werden bei Verwendung der PC-Version der RTMS-Software die Schaltflächen  angezeigt.
Beim Verwenden des Touchscreens wird die Schaltfläche für den Steuerungsknopf angezeigt. Durch Drücken einer
dieser beiden Schaltflächen wird dem Benutzer ein Fenster angezeigt, in dem er die gewünschte Stufe für das manuelle
Rampen der Ausgänge, die gewünschten Kanäle für das Ramping und die anzupassenden Einstellungen (Amplitude,
Phasenwinkel oder Frequenz) auswählen kann.
Um die Stromkanäle der gemeinsamen geerdeten Rückleiter (G oder E) des Geräts in Reihe zu schalten, gehen Sie wie
folgt vor:
Schließen Sie die roten Ausgangsanschlüsse der beiden Stromkanäle mithilfe der Stromkanalmessleitungen an das
zu prüfende Relais an. Obwohl die beiden Rückleitungen, die mit den Stromkanälen verknüpft sind, intern mit
den gemeinsamen Rückleitungen verbunden sind, setzen Sie wie abgebildet eine Überbrückung. Dadurch wird
sichergestellt, dass die internen gemeinsamen Messleitungen nicht beschädigt werden.
