2.0 SETUP

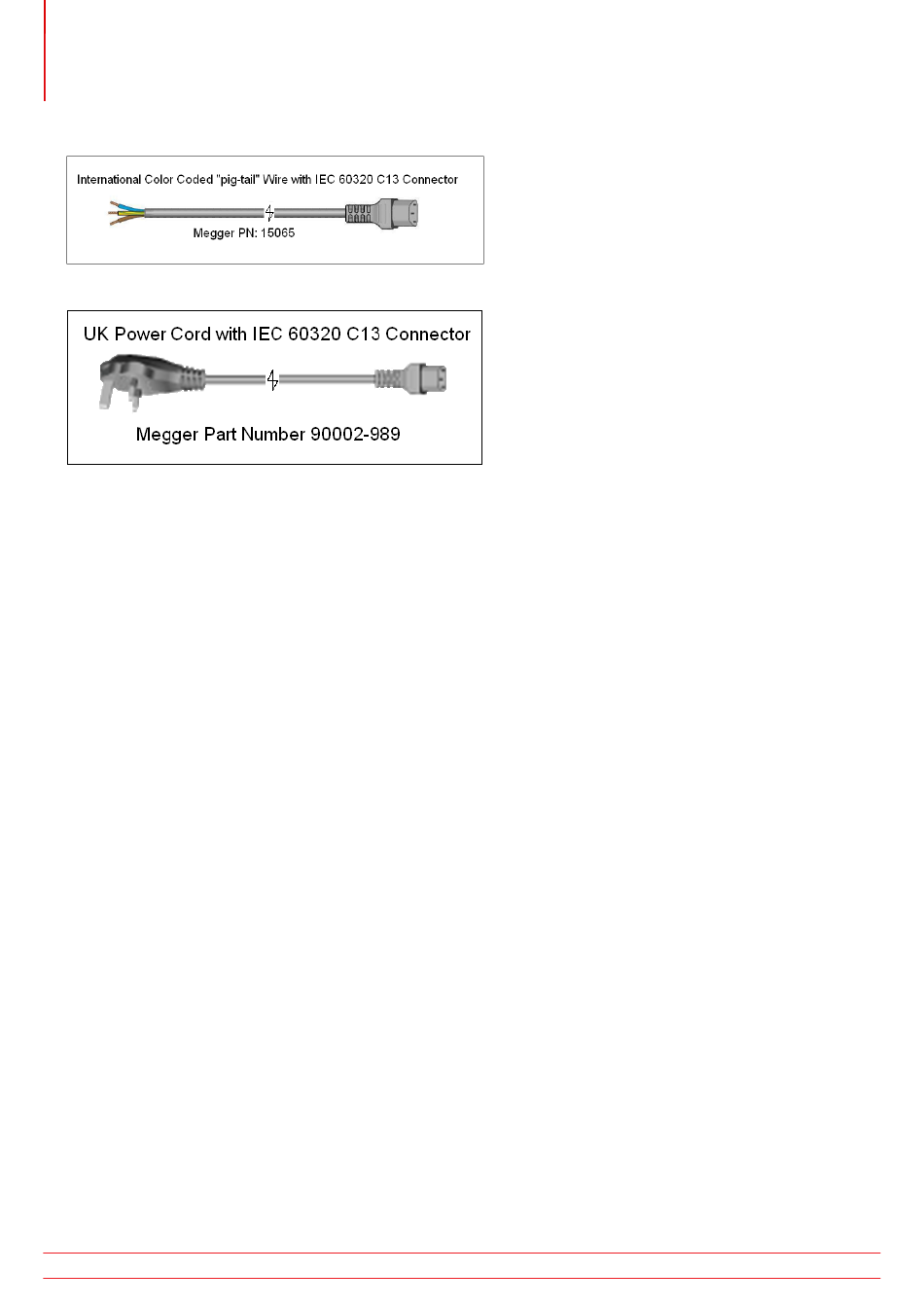

Neutralleiter und Grün/Gelb = Schutzleiter.
Netzkabel für Großbritannien (Teilenummer 90002-989)
2.0 SETUP
2.1 Auspacken des Systems
Packen Sie das Gerät aus und prüfen Sie es auf Anzeichen von Transportschäden. Benachrichtigen Sie bei sichtbaren
Schäden unverzüglich den Spediteur, um mögliche Schadensansprüche geltend zu machen, und informieren Sie
Megger über den Schaden.
2.1.1 Erstinbetriebnahme
1. Verbinden Sie mit dem im Lieferumfang des Geräts enthaltenen Ethernet-Kabel den STVI-Ethernet-
Anschluss des SMRT33/43/36/46/410-Geräts mit dem Ethernet-Anschluss auf der Oberseite des Smart
Touch View Interface (STVI). Für den Betrieb mit den Geräten SMRT1, SMRT2 oder MPRT verbinden Sie
den Daten- und Stromausgangsanschluss des PoE-Netzteils mit dem STVI-Ethernet-Anschluss und den
Dateneingangsanschluss des PoE-Netzteils mit dem PC/IN-Anschluss des SMRT1, SMRT2 oder MPRT2145 bzw.
dem MPRT LAN1-Anschluss.
2. Stellen Sie vor dem Anschließen des Geräts sicher, dass sich der EIN-AUS-Schalter des Geräts in der Position AUS
(0) befindet. Schließen Sie das Netzkabel des Geräts an eine geeignete Stromquelle an, und schalten Sie den EIN/
AUS-Schalter auf EIN (I). Während die SMRT-Einheit ihre Einschaltsequenz durchläuft, wird in etwa einer Minute
der STVI-Startbildschirm angezeigt und dann der Bildschirm für den manuellen Start. Schließen Sie bei den
Geräten SMRT1, SMRT2, MPRT2145 oder MPRT8415/8430 das PoE-Netzkabel an eine geeignete Stromquelle an.
2.2 Kommunikationsanschlüsse
Am STVI gibt es zwei Arten von Kommunikationsanschlüssen: einen Ethernet- und zwei USB-Anschlüsse.
2.2.1 Ethernet-Anschluss
Am STVI befindet sich ein Ethernet-Anschluss für den Anschluss an die SMRT- oder MPRT-Geräte. Auf den Geräten
SMRT33 / 43 / 36 / 46 / 410 oder MPRT8445 ist der Anschluss mit „STVI" gekennzeichnet. Bei den Modellen SMRT1,
SMRT2 oder MPRT2145 ist dies der Anschluss für die PoE-Netzversorgung, und die PoE-Einheit wird an den PC/IN-
Anschluss des SMRT1, SMRT2 oder MPRT2145 (oder LAN1-Anschluss bei MPRT8415 / 8430) angeschlossen.
