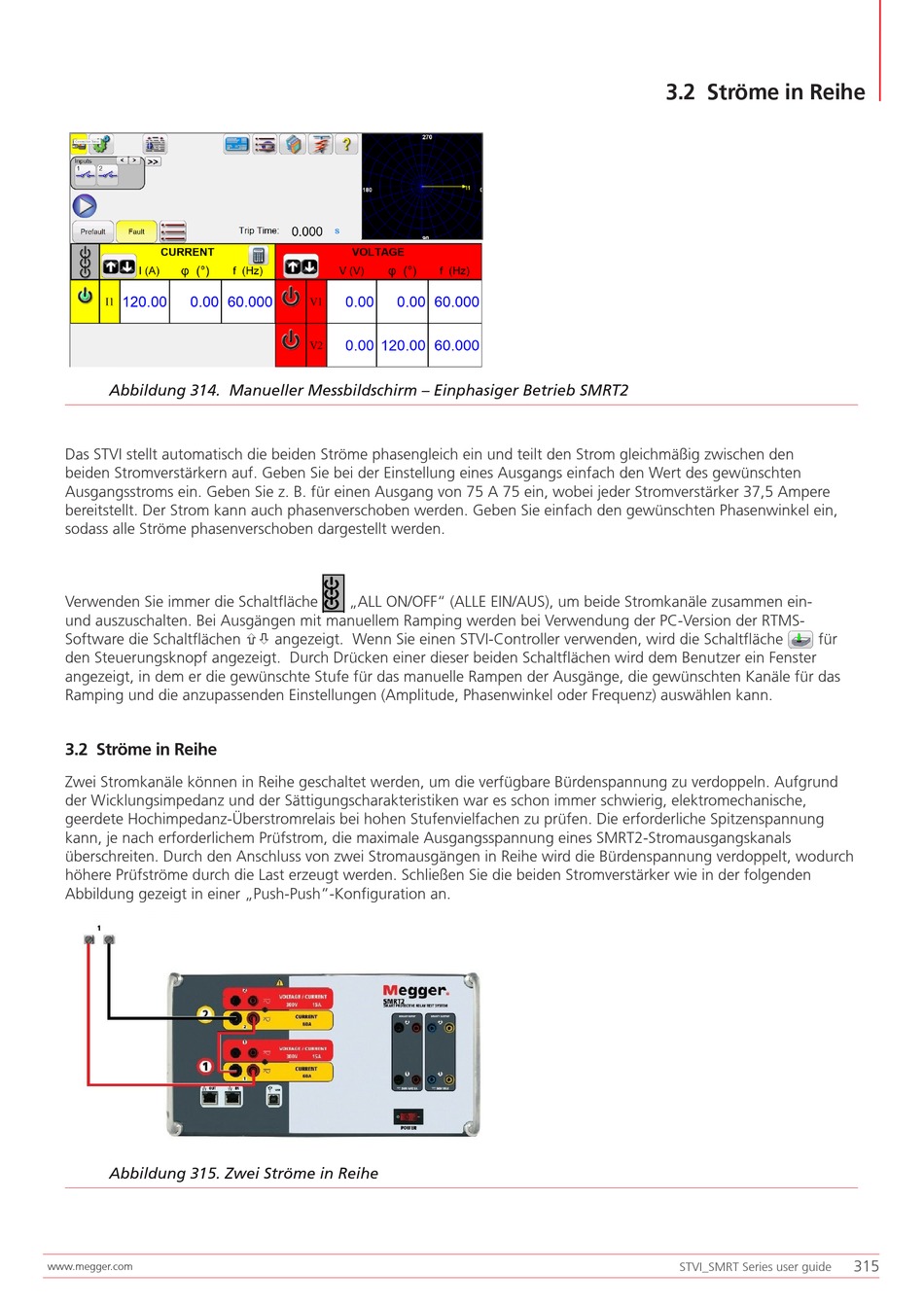

Abbildung 314. Manueller Messbildschirm – Einphasiger Betrieb SMRT2
Das STVI stellt automatisch die beiden Ströme phasengleich ein und teilt den Strom gleichmäßig zwischen den
beiden Stromverstärkern auf. Geben Sie bei der Einstellung eines Ausgangs einfach den Wert des gewünschten
Ausgangsstroms ein. Geben Sie z. B. für einen Ausgang von 75 A 75 ein, wobei jeder Stromverstärker 37,5 Ampere
bereitstellt. Der Strom kann auch phasenverschoben werden. Geben Sie einfach den gewünschten Phasenwinkel ein,
sodass alle Ströme phasenverschoben dargestellt werden.
Verwenden Sie immer die Schaltfläche
und auszuschalten. Bei Ausgängen mit manuellem Ramping werden bei Verwendung der PC-Version der RTMS-
Software die Schaltflächen angezeigt. Wenn Sie einen STVI-Controller verwenden, wird die Schaltfläche
den Steuerungsknopf angezeigt. Durch Drücken einer dieser beiden Schaltflächen wird dem Benutzer ein Fenster
angezeigt, in dem er die gewünschte Stufe für das manuelle Rampen der Ausgänge, die gewünschten Kanäle für das
Ramping und die anzupassenden Einstellungen (Amplitude, Phasenwinkel oder Frequenz) auswählen kann.
3.2 Ströme in Reihe
Zwei Stromkanäle können in Reihe geschaltet werden, um die verfügbare Bürdenspannung zu verdoppeln. Aufgrund
der Wicklungsimpedanz und der Sättigungscharakteristiken war es schon immer schwierig, elektromechanische,
geerdete Hochimpedanz-Überstromrelais bei hohen Stufenvielfachen zu prüfen. Die erforderliche Spitzenspannung
kann, je nach erforderlichem Prüfstrom, die maximale Ausgangsspannung eines SMRT2-Stromausgangskanals
überschreiten. Durch den Anschluss von zwei Stromausgängen in Reihe wird die Bürdenspannung verdoppelt, wodurch
höhere Prüfströme durch die Last erzeugt werden. Schließen Sie die beiden Stromverstärker wie in der folgenden
Abbildung gezeigt in einer „Push-Push"-Konfiguration an.
Abbildung 315. Zwei Ströme in Reihe
www.megger.com
„ALL ON/OFF" (ALLE EIN/AUS), um beide Stromkanäle zusammen ein-
3.2 Ströme in Reihe
für
STVI_SMRT Series user guide
315
