3.6.7.1.2 Schaltfläche „CT-Earthing Position" (CT-Erdungsposition)
3.6.7.1.2 Schaltfläche „CT-Earthing Position" (CT-Erdungsposition)
2
Wenn diese Schaltfläche ausgewählt wird, ist der simulierte Sekundärstrom des Prüfsystems phasengleich mit
dem Primärstrom, der von der Sammelschiene in die geschützte Leitung fließt.

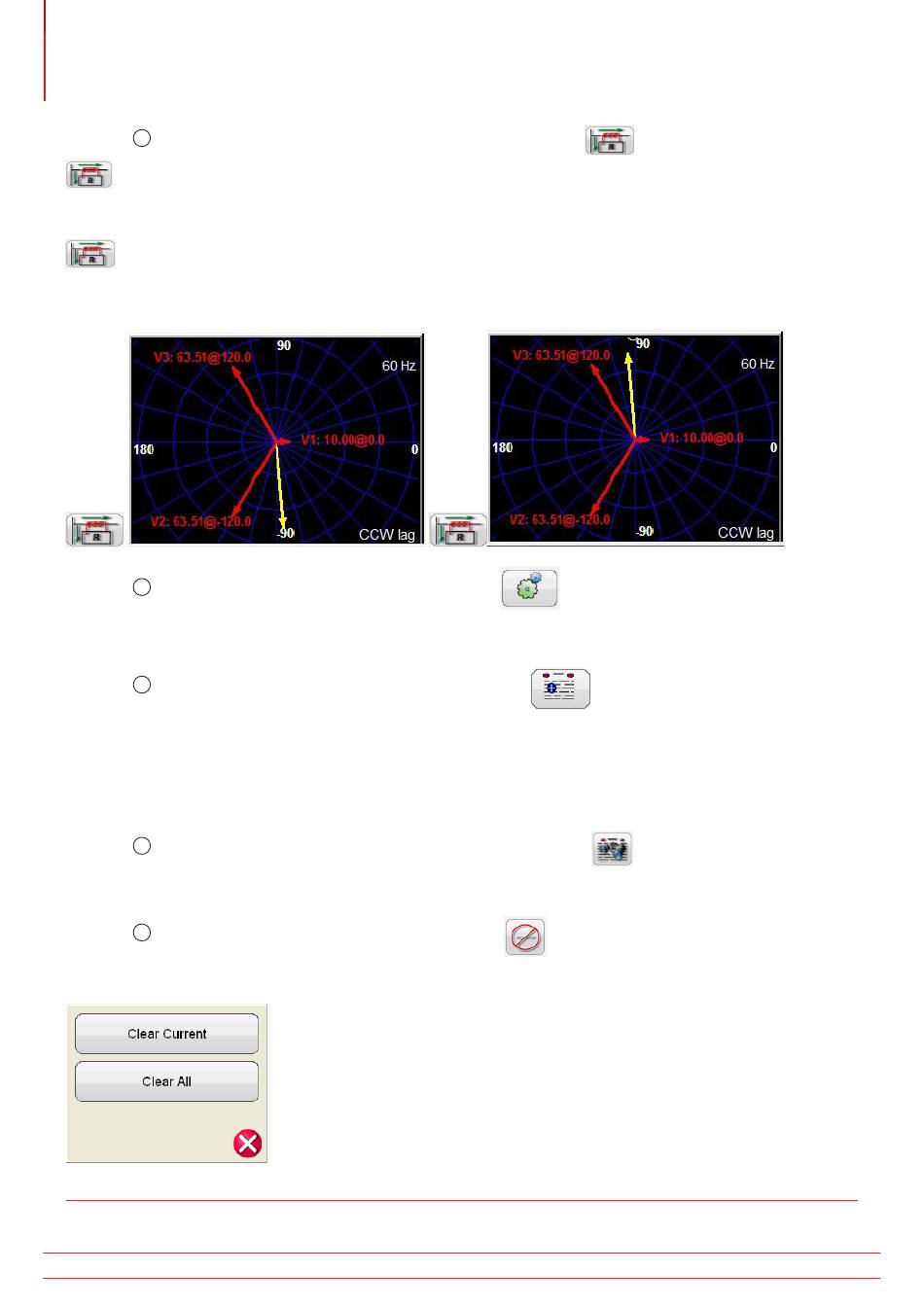

Wenn diese Schaltfläche ausgewählt wird, ist der simulierte Sekundärstrom des Prüfsystems um 180 Grad
verschoben, verglichen mit dem gleichen Primärstrom, der als Referenz verwendet wird. Die beiden Abbildungen unten
zeigen die Ausgangsgrößen des Prüfsystems für die gleiche Impedanz von 10 Ohm bei 85 Grad, einphasiger Erdschluss,
mit den beiden möglichen Stromwandlererdungskombinationen.
3.6.7.1.3 Schaltfläche „Configuration" (Konfiguration)
3
Drücken Sie diese Schaltfläche, um zum Konfigurationsbildschirm zu gelangen. Weitere Informationen zum
Konfigurationsbildschirm finden Sie in Abschnitt 2.2.1 „Konfiguration".
3.6.7.1.4 Schaltfläche „Report options" (Berichtsoptionen)
4
Mit dieser Schaltfläche wird das aktuelle Prüfergebnis zum Bericht hinzugefügt. Außerdem wird der Bericht angezeigt,
und der Benutzer kann die Prüfung benennen, Grenzwerte, Kommentare oder Mängel eingeben. Berichte können im
internen STVI- oder SMRT-D-Speicher gespeichert und über einen USB-Speicherstick auf PowerDB übertragen werden.
Frühere Prüfergebnisse können geladen werden und mit der Option „Retest" (Erneut prüfen) können Prüfungen
mithilfe der gleichen Parameter wie in den vorherigen Prüfungen wiederholt werden.
3.6.7.1.5 Schaltfläche „Review Test Results" (Prüfergebnisse lesen)
5
Drücken Sie diese Schaltfläche, um die Testergebnisse anzuzeigen.
3.6.7.1.6 Schaltfläche „Clear Test(s)" (Test(s) entfernen)
6
Drücken Sie diese Schaltfläche, um Tests aus dem ausgewählten Messbildschirm zu löschen. Durch Drücken dieser
Schaltfläche wird die folgende Liste mit Benutzeroptionen angezeigt:
Abbildung 183. Dialogfeld mit Löschoptionen für Tests
