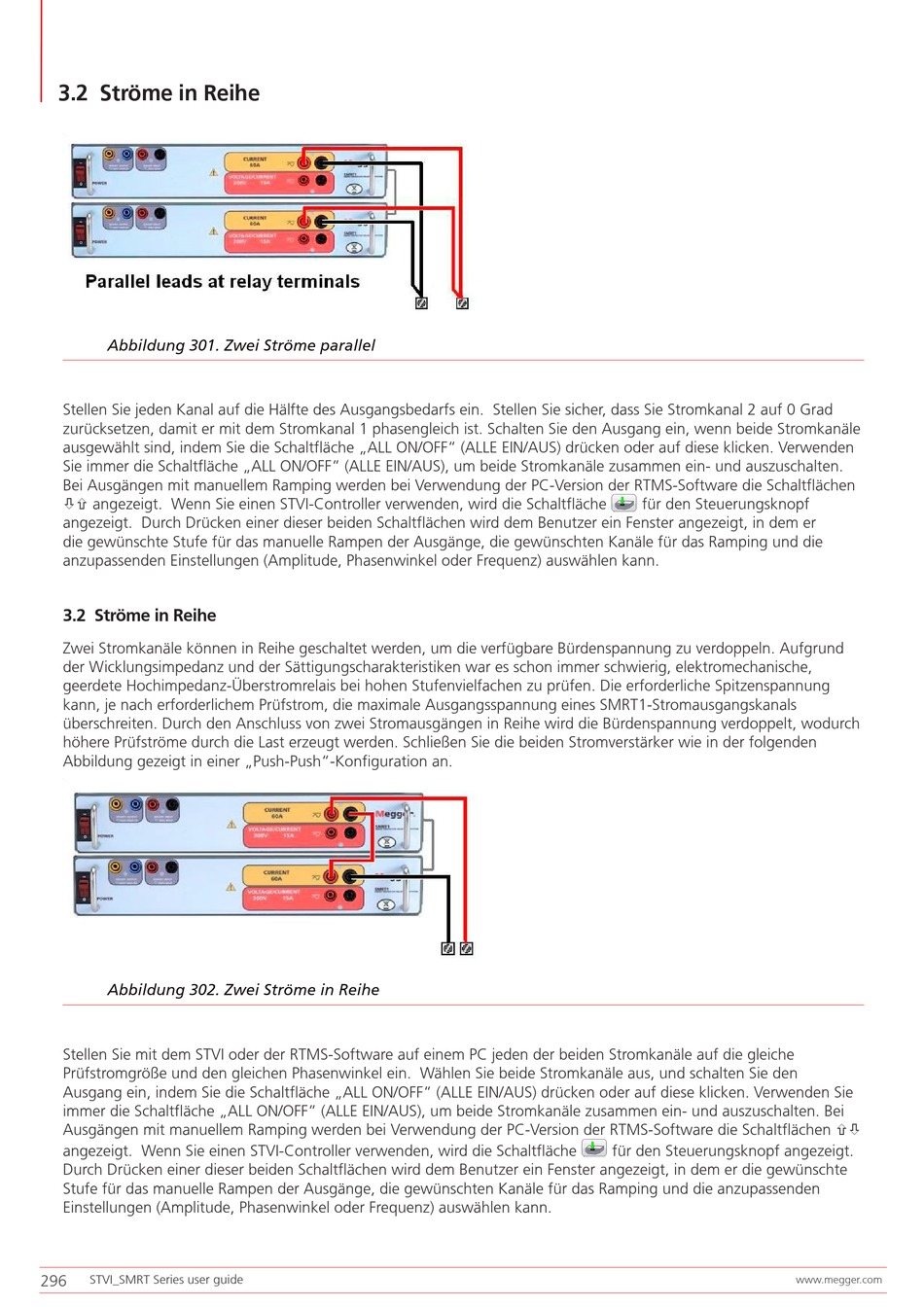

3.2 Ströme in Reihe
Abbildung 301. Zwei Ströme parallel
Stellen Sie jeden Kanal auf die Hälfte des Ausgangsbedarfs ein. Stellen Sie sicher, dass Sie Stromkanal 2 auf 0 Grad
zurücksetzen, damit er mit dem Stromkanal 1 phasengleich ist. Schalten Sie den Ausgang ein, wenn beide Stromkanäle
ausgewählt sind, indem Sie die Schaltfläche „ALL ON/OFF" (ALLE EIN/AUS) drücken oder auf diese klicken. Verwenden
Sie immer die Schaltfläche „ALL ON/OFF" (ALLE EIN/AUS), um beide Stromkanäle zusammen ein- und auszuschalten.
Bei Ausgängen mit manuellem Ramping werden bei Verwendung der PC-Version der RTMS-Software die Schaltflächen
 angezeigt. Wenn Sie einen STVI-Controller verwenden, wird die Schaltfläche
angezeigt. Durch Drücken einer dieser beiden Schaltflächen wird dem Benutzer ein Fenster angezeigt, in dem er
die gewünschte Stufe für das manuelle Rampen der Ausgänge, die gewünschten Kanäle für das Ramping und die
anzupassenden Einstellungen (Amplitude, Phasenwinkel oder Frequenz) auswählen kann.
3.2 Ströme in Reihe
Zwei Stromkanäle können in Reihe geschaltet werden, um die verfügbare Bürdenspannung zu verdoppeln. Aufgrund
der Wicklungsimpedanz und der Sättigungscharakteristiken war es schon immer schwierig, elektromechanische,
geerdete Hochimpedanz-Überstromrelais bei hohen Stufenvielfachen zu prüfen. Die erforderliche Spitzenspannung
kann, je nach erforderlichem Prüfstrom, die maximale Ausgangsspannung eines SMRT1-Stromausgangskanals
überschreiten. Durch den Anschluss von zwei Stromausgängen in Reihe wird die Bürdenspannung verdoppelt, wodurch
höhere Prüfströme durch die Last erzeugt werden. Schließen Sie die beiden Stromverstärker wie in der folgenden
Abbildung gezeigt in einer „Push-Push"-Konfiguration an.
Abbildung 302. Zwei Ströme in Reihe
Stellen Sie mit dem STVI oder der RTMS-Software auf einem PC jeden der beiden Stromkanäle auf die gleiche
Prüfstromgröße und den gleichen Phasenwinkel ein. Wählen Sie beide Stromkanäle aus, und schalten Sie den
Ausgang ein, indem Sie die Schaltfläche „ALL ON/OFF" (ALLE EIN/AUS) drücken oder auf diese klicken. Verwenden Sie
immer die Schaltfläche „ALL ON/OFF" (ALLE EIN/AUS), um beide Stromkanäle zusammen ein- und auszuschalten. Bei
Ausgängen mit manuellem Ramping werden bei Verwendung der PC-Version der RTMS-Software die Schaltflächen 
angezeigt. Wenn Sie einen STVI-Controller verwenden, wird die Schaltfläche
Durch Drücken einer dieser beiden Schaltflächen wird dem Benutzer ein Fenster angezeigt, in dem er die gewünschte
Stufe für das manuelle Rampen der Ausgänge, die gewünschten Kanäle für das Ramping und die anzupassenden
Einstellungen (Amplitude, Phasenwinkel oder Frequenz) auswählen kann.
