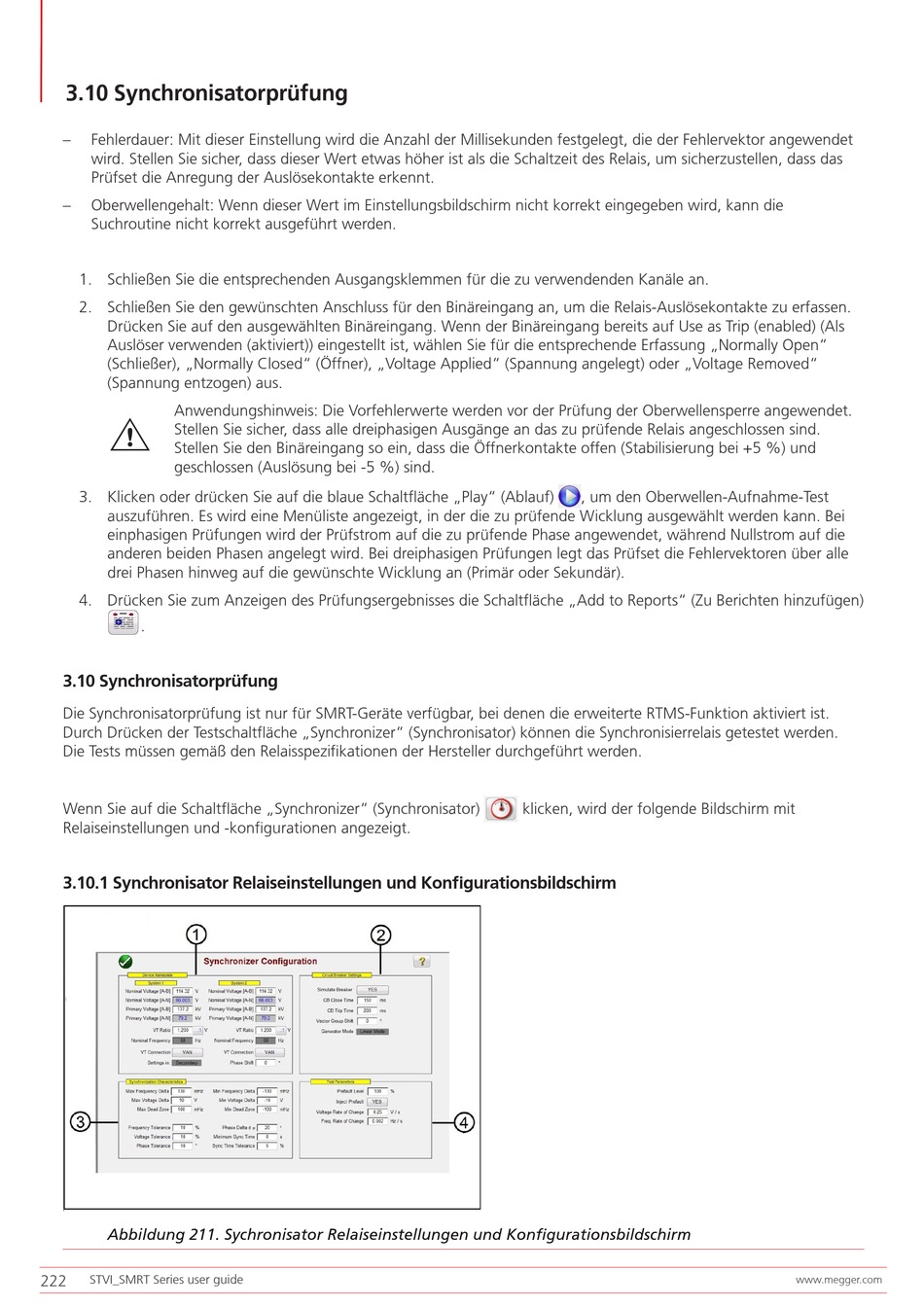

3.10 Synchronisatorprüfung
–
Fehlerdauer: Mit dieser Einstellung wird die Anzahl der Millisekunden festgelegt, die der Fehlervektor angewendet
wird. Stellen Sie sicher, dass dieser Wert etwas höher ist als die Schaltzeit des Relais, um sicherzustellen, dass das
Prüfset die Anregung der Auslösekontakte erkennt.
–
Oberwellengehalt: Wenn dieser Wert im Einstellungsbildschirm nicht korrekt eingegeben wird, kann die
Suchroutine nicht korrekt ausgeführt werden.
1. Schließen Sie die entsprechenden Ausgangsklemmen für die zu verwendenden Kanäle an.
2. Schließen Sie den gewünschten Anschluss für den Binäreingang an, um die Relais-Auslösekontakte zu erfassen.
Drücken Sie auf den ausgewählten Binäreingang. Wenn der Binäreingang bereits auf Use as Trip (enabled) (Als
Auslöser verwenden (aktiviert)) eingestellt ist, wählen Sie für die entsprechende Erfassung „Normally Open"
(Schließer), „Normally Closed" (Öffner), „Voltage Applied" (Spannung angelegt) oder „Voltage Removed"
(Spannung entzogen) aus.
Anwendungshinweis: Die Vorfehlerwerte werden vor der Prüfung der Oberwellensperre angewendet.
G
Stellen Sie sicher, dass alle dreiphasigen Ausgänge an das zu prüfende Relais angeschlossen sind.
Stellen Sie den Binäreingang so ein, dass die Öffnerkontakte offen (Stabilisierung bei +5 %) und
geschlossen (Auslösung bei -5 %) sind.
3. Klicken oder drücken Sie auf die blaue Schaltfläche „Play" (Ablauf)
auszuführen. Es wird eine Menüliste angezeigt, in der die zu prüfende Wicklung ausgewählt werden kann. Bei
einphasigen Prüfungen wird der Prüfstrom auf die zu prüfende Phase angewendet, während Nullstrom auf die
anderen beiden Phasen angelegt wird. Bei dreiphasigen Prüfungen legt das Prüfset die Fehlervektoren über alle
drei Phasen hinweg auf die gewünschte Wicklung an (Primär oder Sekundär).
4. Drücken Sie zum Anzeigen des Prüfungsergebnisses die Schaltfläche „Add to Reports" (Zu Berichten hinzufügen)
.
3.10 Synchronisatorprüfung
Die Synchronisatorprüfung ist nur für SMRT-Geräte verfügbar, bei denen die erweiterte RTMS-Funktion aktiviert ist.
Durch Drücken der Testschaltfläche „Synchronizer" (Synchronisator) können die Synchronisierrelais getestet werden.
Die Tests müssen gemäß den Relaisspezifikationen der Hersteller durchgeführt werden.
Wenn Sie auf die Schaltfläche „Synchronizer" (Synchronisator)
Relaiseinstellungen und -konfigurationen angezeigt.
3.10.1 Synchronisator Relaiseinstellungen und Konfigurationsbildschirm
Abbildung 211. Sychronisator Relaiseinstellungen und Konfigurationsbildschirm
222
STVI_SMRT Series user guide
, um den Oberwellen-Aufnahme-Test
klicken, wird der folgende Bildschirm mit
