3.9.1 Typenschild des Transformators

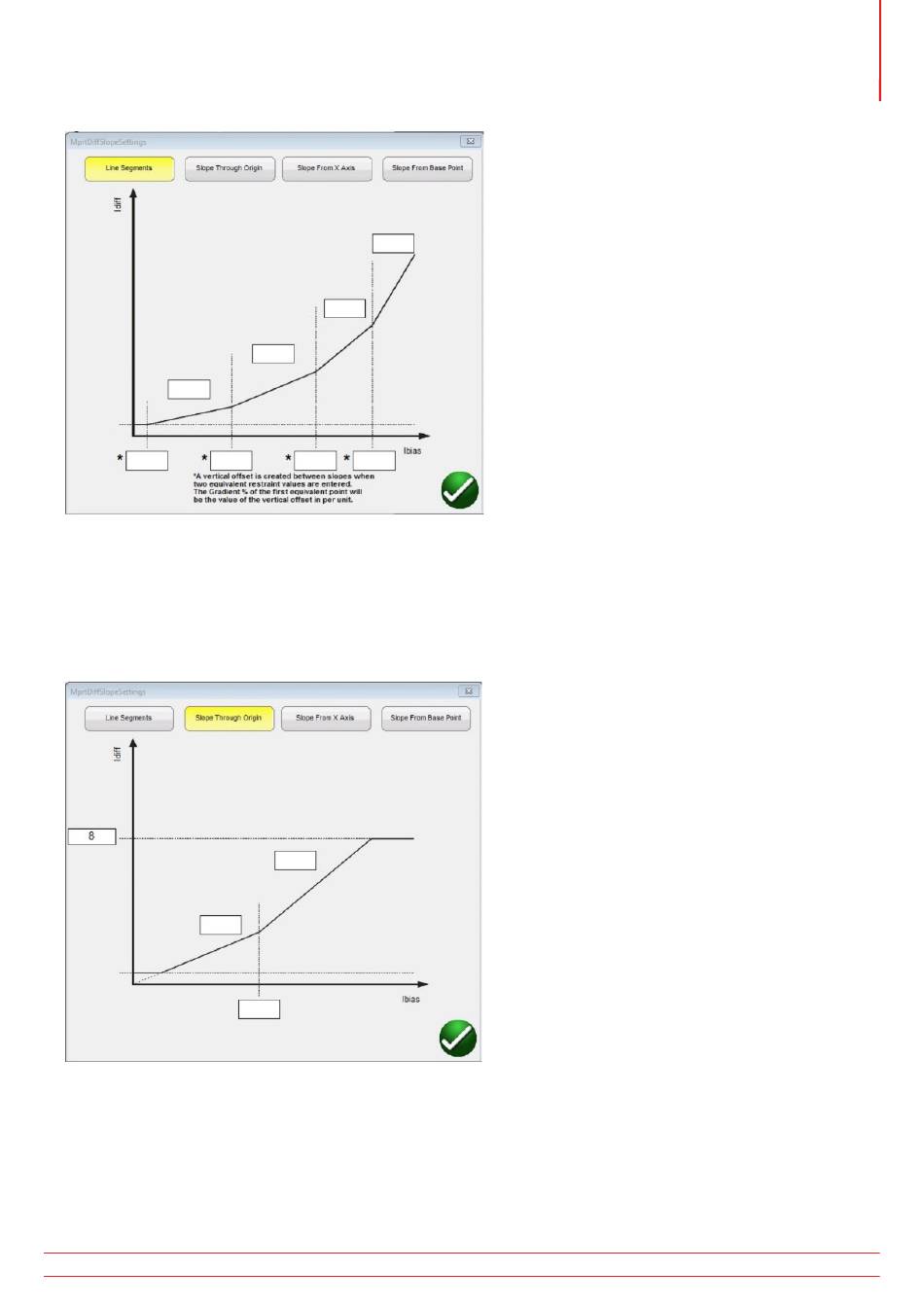

Geben Sie die Werte für den Kniepunkt und die Neigung für jedes Segment ein.
Slope Through Origin (Steigung durch Ursprung): Die Linie beginnt am Ursprung und steigt mit der Einstellung
„Gradient %" (Steigungs-%) an. Das Segment „Slope Line 1" (Steigungslinie 1) wird definiert durch die Stelle, an der
sich die Linie von Steigung 1 mit der minimalen Anregung (dargestellt durch die untere flache Linie des Diagramms)
schneidet und endet beim Liniensegment 2 IBias (Wert pro Einheit) der Steigungskurve, das im Fenster „Slope Line
Segment" (Steigung Liniensegment) eingestellt wird.
Slope From X Axis (Steigung von X-Achse): Die Linie startet auf der X-Achse beim Wert I-Stabilisierung (Wert
pro Einheit), der im Fenster „Line Segment" (Liniensegment) eingegeben wird und steigt entsprechend dem in %
eingestellten Gradienten. Das Segment „Slope Line 1" (Steigungslinie 1) wird definiert durch die Stelle, an der sich die
Linie von Steigung 1 mit der minimalen Anregung (dargestellt durch die untere flache Linie des Diagramms) schneidet
und endet beim Liniensegment 2 IBias (Wert pro Einheit) der Steigungskurve, das im Fenster „Slope Line Segment"
(Steigung Liniensegment) eingestellt wird.
