3.15.6.1 Beispiel für MERGE (Zusammenführen) und COMPARE (Vergleichen)

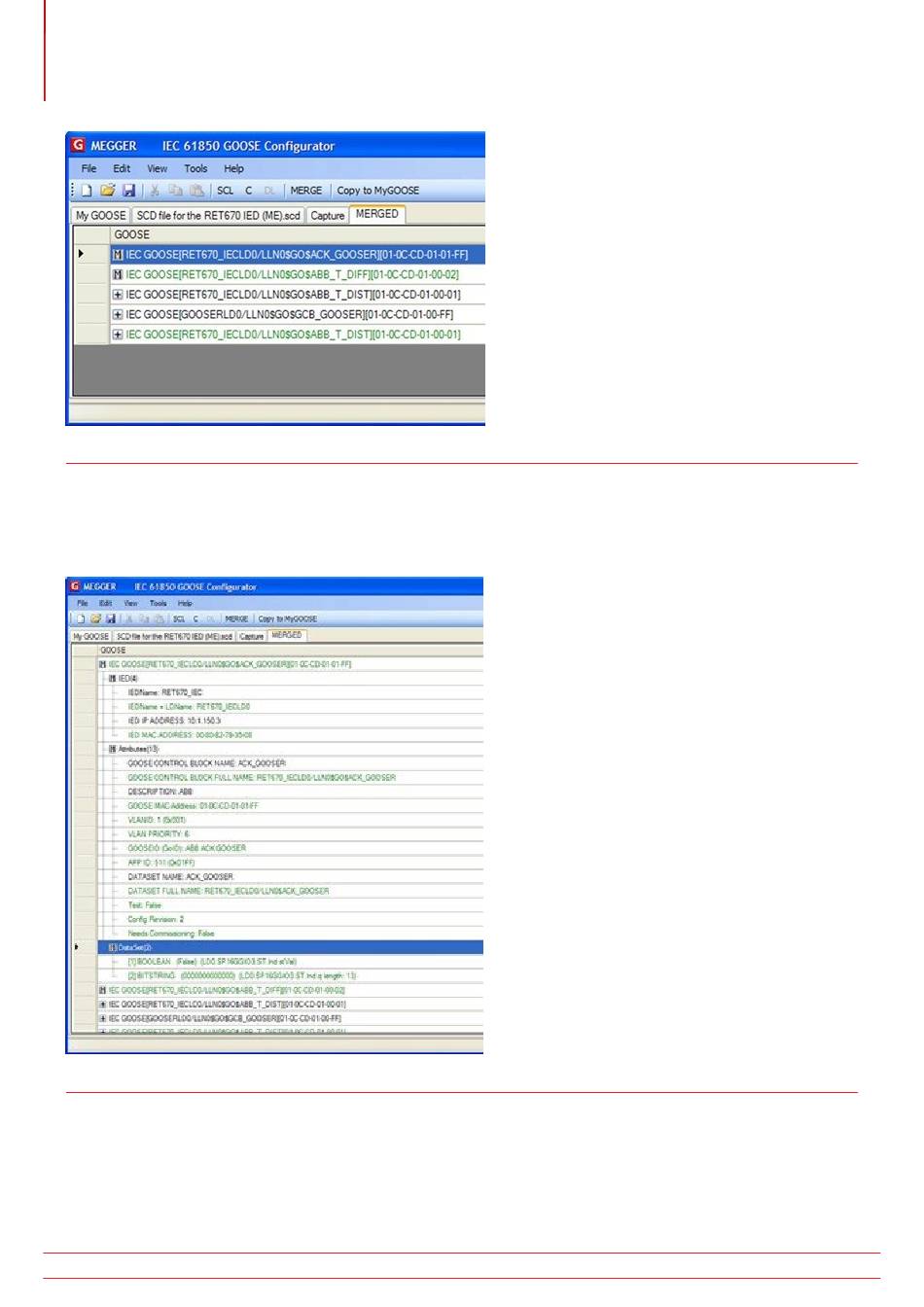

Abbildung 276. Zusammengeführte GOOSE-Meldungen
Sie sehen, dass zwei Meldungen erfolgreich zusammengeführt wurden (angezeigt durch die Schaltfläche „M").
Das bedeutet, dass diese beiden Meldungen mit den Informationen in der SCD-Datei identisch sind: Die IEDs des
Umspannwerks veröffentlichen die GOOSE-Meldungen genau so, wie sie in der SCD-Datei konfiguriert sind. Beim
Überprüfen der ersten zusammengeführten GOOSE-Meldung sehen Sie, dass der MGC die SCL-Informationen mit den
gescannten Dateninformationen zusammengeführt hat.
Abbildung 277. Überprüfen der zusammengeführten GOOSE-Meldungen
In diesem Beispiel ist die IED-IP-Adresse nur in der SCL-Datei (und nicht in der veröffentlichten Meldung) verfügbar,
während die MAC-Adresse des IED-Ethernet-Anschlusses nur in der veröffentlichten Meldung (aber nicht in der SCD-
Datei) verfügbar ist:
