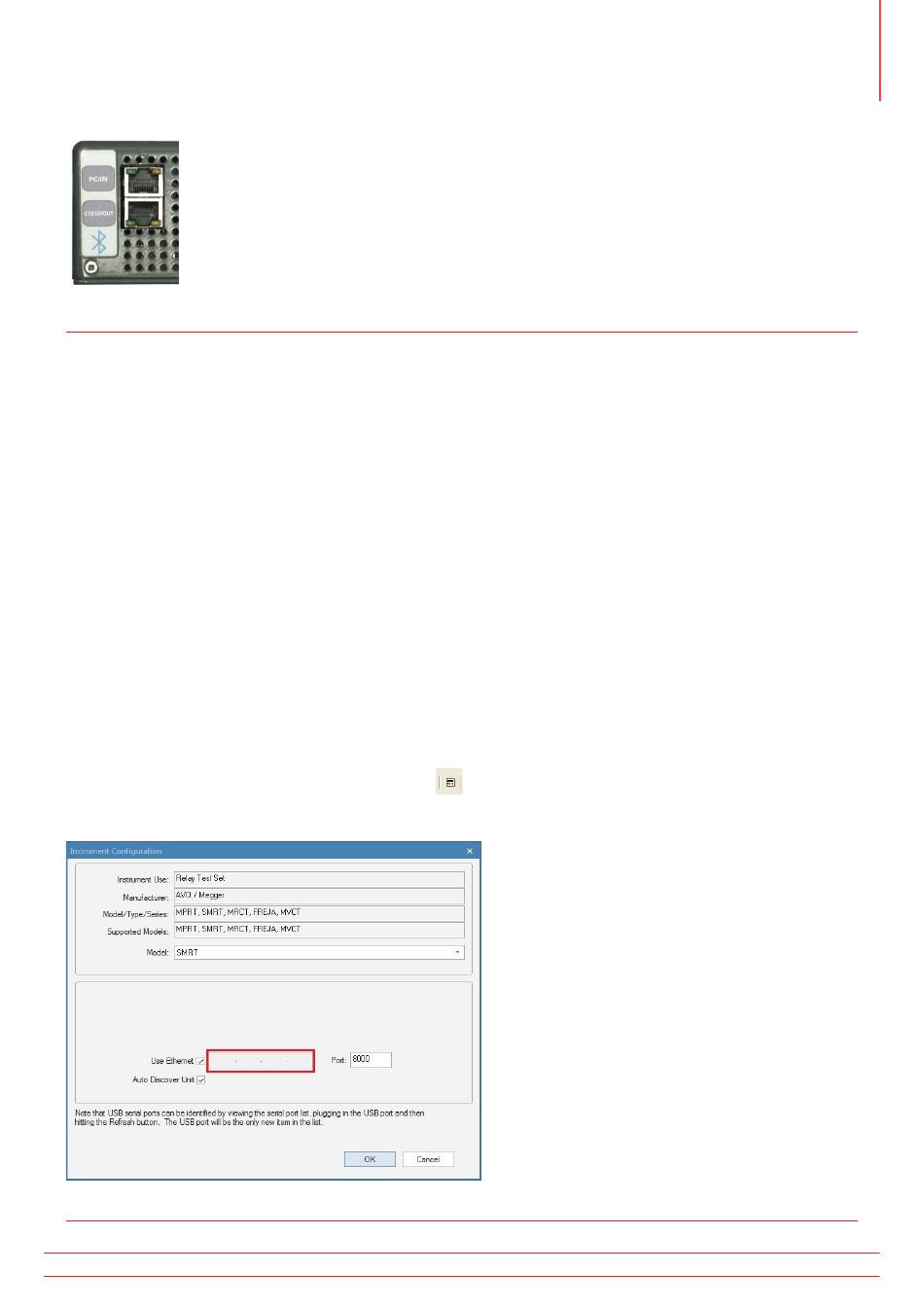

Abbildung 297. SMRT1-Kommunikationsanschlüsse

2.2.1 PC/IN Ethernet-Anschluss

Der PC/IN-Ethernet-Anschluss ist ein 10/100BaseTX-Anschluss und ist der ist primäre PC-Verbindungsanschluss. Dieser
Anschluss unterstützt die automatische MDI- / MDI-X-Crossover-Konfiguration, sodass sowohl Standard- als auch
Crossover-Ethernet-Kabel verwendet werden können. Der Anschluss eignet sich optimal zum Herunterladen von EMTP-
Dateien, DFR-Streaming und zur Aktualisierung der Firmware des Geräts. Dieser Anschluss kann auch für den Betrieb
mehrerer Einheiten verwendet werden. Das Gerät, das den 61850/OUT-Link bereitstellt, stellt die Hauptphasenreferenz
für alle nachgeschalteten Einheiten bereit. Darüber hinaus kann der Anschluss auch verwendet werden, um über ein
Netzwerk mit der SMRT1-Einheit zu kommunizieren.
2.2.1.1 Einstellender SMRT-IP-Adresse für den Betrieb mit einem PC
Verbinden Sie mit dem im Lieferumfang des Geräts enthaltenen Ethernet-Kabel den PC/IN-Ethernet-Anschluss des
SMRT1-Geräts mit dem Ethernet-Anschluss des PCs. Schalten Sie das Prüfset ein. Während die SMRT-Einheit ihre
Einschaltsequenz durchläuft, leuchtet die LED für den Binärausgang in weniger als einer Minute mehrmals auf (siehe
weitere Informationen unten). Wenn die LED nicht mehr aufleuchtet, ist das Gerät bereit. Wenn Sie die PC-Version
der RTMS-Software verwenden, wird das an den PC angeschlossene SMRT-Gerät automatisch erkannt. Sobald
die Konfiguration des angeschlossenen SMRT-Geräts ermittelt wurde, wird der Bildschirm für manuelle Prüfungen
angezeigt. Es kann jedoch vorkommen, dass das Gerät aufgrund der Firewall-Einstellungen nicht automatisch
erkannt wird. In diesem Fall kann die Firewall ausgeschaltet werden, oder Sie können die IP-Adresse direkt über
den Konfigurationsbildschirm des PowerDB-Geräts eingeben, indem Sie in der PowerDB-Symbolleiste auf die
Schaltfläche „Instrument Setup" (Geräte-Setup) klicken.
(Gerätekonfiguration) wie in der folgenden Abbildung dargestellt, das Kontrollkästchen „Auto Discover Unit" (Gerät
automatisch erkennen).
Abbildung 298. PowerDB-Bildschirm „Instrument Setup" (Geräte-Setup)
www.megger.com
2.2.1 PC/IN Ethernet-Anschluss
Markieren Sie im Bildschirm „Instrument Configuration"
