1.2.1 Eingangsnetzkabel
1.2.1 Eingangsnetzkabel

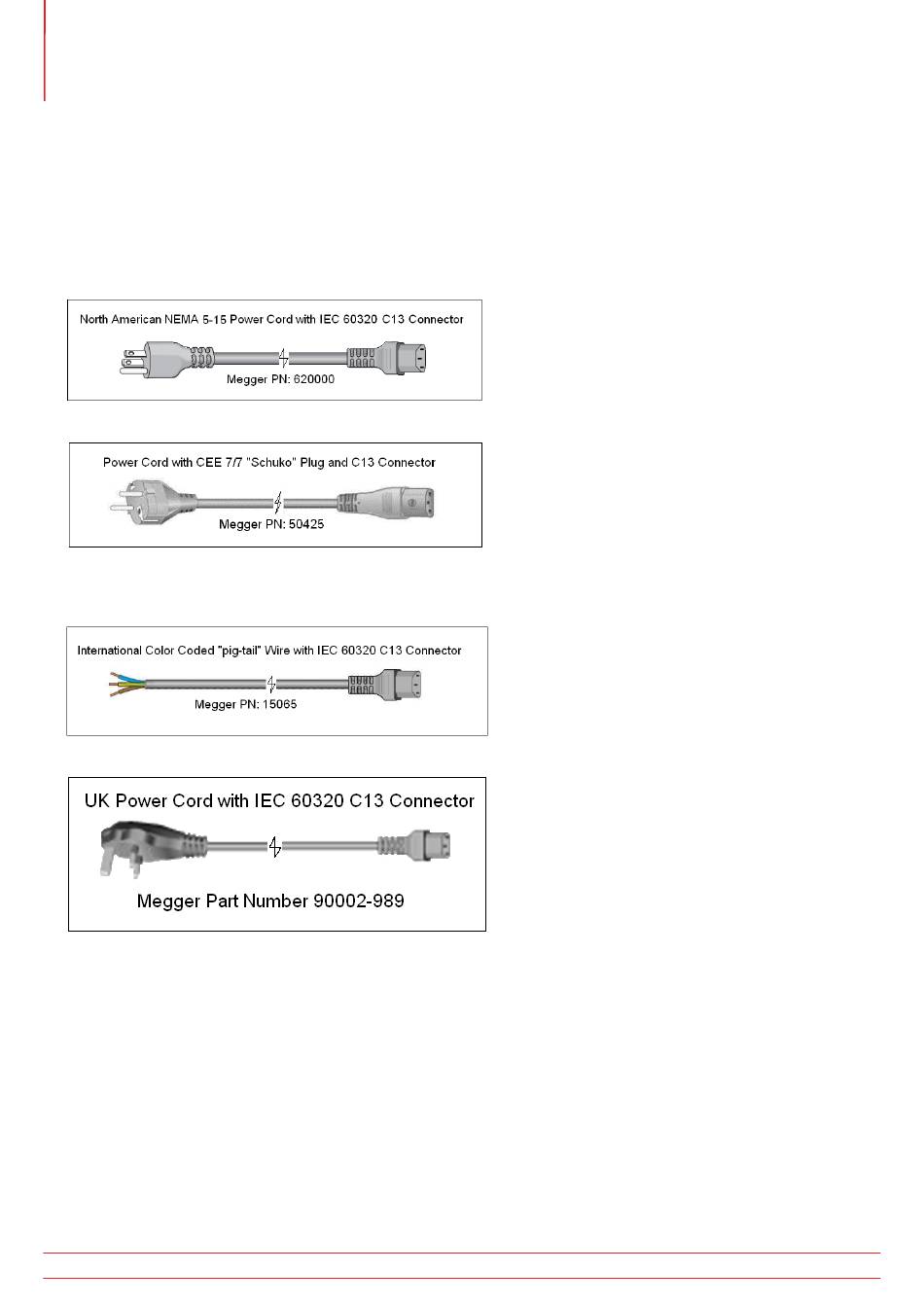

Je nach Land kann das Netzkabel mit einem NEMA 5-15-Stecker, einem Schuko-Stecker CEE 7/7 mit zwei Kontakten,
mit international farbkodierten Pigtail-Drähten (hellblau, braun und grün mit gelbem Streifen) geliefert werden, wobei
die Isolierummantelung zur Installation des entsprechenden Steckers abisoliert ist. Zudem ist ein spezielles Netzkabel für
Großbritannien erhältlich.
Modell SMRT410
XXP2X0AXXX
Modell SMRT410
XXP2X0EXXX
Modell SMRT410
XXP2X0IXXX
Teilenummer 15065, ist für die Verdrahtung mit dem entsprechenden Stecker vorbereitet (länderabhängig). Es gelten
die folgenden Farben: Braun = Phase, Blau = Neutralleiter und Grün/Gelb = Schutzleiter.
Modell SMRT410
XXP2X0UXXX
1.3 Spannung-Stromgenerator (VIGEN) und Doppelstrommodule (DIGEN)
Spannungen und Ströme werden durch die rote bzw. gelbe Umrandung der einzelnen Ausgangskanäle angegeben.
Die Spannungskanäle der Phasen 1, 2, 3 und 4 sind rot markiert. Die Stromkanäle der Phasen 1, 2, 3 und 4 sind
gelb markiert. Das optionale Doppelstrommodul umfasst zwei Stromkanäle der Phasen 5 und 6, ebenfalls mit gelber
Umrandung. Alle Ausgänge sind unabhängig von plötzlichen Änderungen der Netzspannung und -frequenz und
werden so geregelt, dass Änderungen der Lastimpedanz den Ausgang nicht beeinflussen. Alle Verstärkerausgänge sind
isoliert oder potenzialfrei. Die SMRT-Geräte können optional mit den gemeinsamen Verstärkerrückleitungen bestellt
werden, die mit dem Masseanschluss verbunden sind.
448
STVI_SMRT Series user guide
wird mit einem Netzkabel für Nordamerika (Teilenummer 620000) geliefert.
wird mit einem Netzkabel für Kontinentaleuropa (Teilenummer 50425) geliefert.
wird mit einem Netzkabel mit internationaler Farbcodierung geliefert. Das Kabel,
wird mit einem Netzkabel für Großbritannien (Teilenummer 90002-989) geliefert.
