3.14.1 Vor der Prüfung angezeigtes Dialogfeld nach Auswahl der SS1-Datei

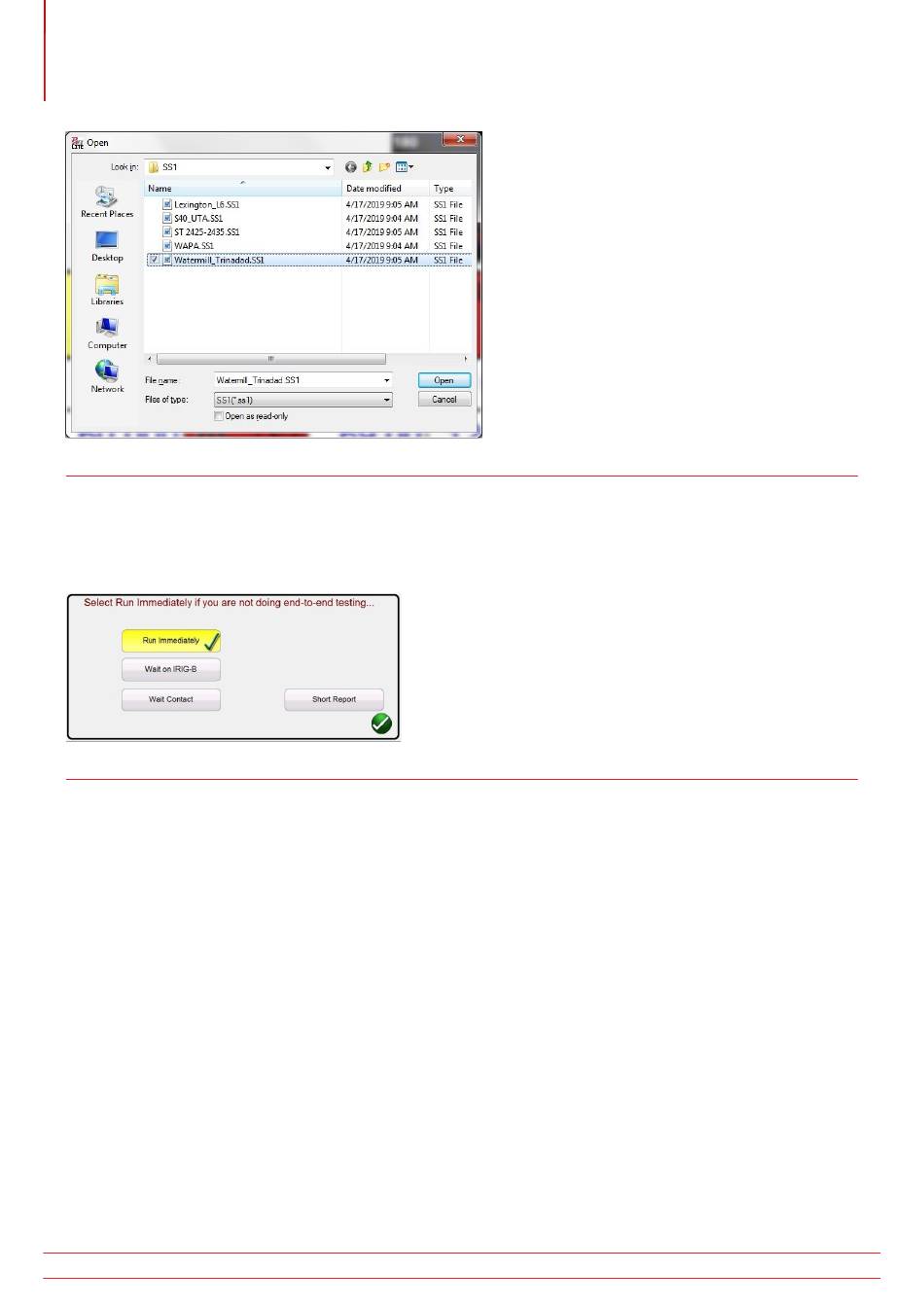

Abbildung 243. Navigatorfenster „SS1-Dateiauswahl"
3.14.1 Vor der Prüfung angezeigtes Dialogfeld nach Auswahl der SS1-Datei
Das vor der Prüfung angezeigte Dialogfeld bietet dem Benutzer verschiedene Auswahlmöglichkeiten zum Starten des
Tests und zur Art des gewünschten Testberichts. Das folgende Dialogfeld ist das Dialogfeld für die SS1-Vorprüfung.
Abbildung 244. Beispiel für SS1-Dialogfeld vor der Prüfung
Mithilfe der SS1-Dateidaten erstellt die RTMS-Software automatisch eine Zustandssequenzprüfung. Testströme,
Spannungen, Phasenwinkel und Wartezeiten, die in der SS1-Datei definiert sind, werden im Sequenzer-Messbildschirm
angezeigt. Es stehen drei Modi zur Auswahl: „Run Immediately" (Sofort ausführen), „Wait on IRIG-B" (Auf IRIG-B
warten) und „Wait Contact" (Kontakt warten). Mit der Schaltfläche „Short Report" (Kurzbericht) werden nur
die Vorfehler- und Auslösezeiten in den Bericht aufgenommen. Wenn diese Option deaktiviert ist, enthält der
Testbericht alle Vorfehler-, Fehlertestdaten, Wartezeiten, Auslösezeiten usw. Für End-to-End-Tests ist der Kurzbericht
möglicherweise besser geeignet.
3.14.1.1 Schaltfläche „Run Immediately" (Sofort ausführen)
Die RTMS-Software wechselt standardmäßig in den Modus „Run Immediately" (Sofort ausführen). Alle SS1-
Sequenztests werden im Sequenzer-Messbildschirm ausgeführt. Wenn Sie auf die grüne Häkchenschaltfläche klicken
oder diese drücken, wird der Bildschirm „Run / Edit Test Selection" (Prüfauswahl ausführen/bearbeiten) angezeigt.
