2.1.1 Erstinbetriebnahme
2.1.1 Erstinbetriebnahme
1. Verbinden Sie mit dem im Lieferumfang des Geräts enthaltenen Ethernet-Kabel den IN-Ethernet-Anschluss des
SMRT-Geräts mit dem Ethernet-Anschluss des PCs. Wenn Sie das STVI-2 verwenden, verbinden Sie den SMRT2-
IN-Anschluss mit dem Anschluss Data In (Eingang Daten) der PoE-Netzversorgung und den Anschluss Data &
Power Out (Ausgang Daten und Strom) mit dem STVI-Ethernet-Anschluss.
2. Stellen Sie vor dem Anschließen des Geräts sicher, dass sich der EIN/AUS-Schalter in der Position AUS (0)
befindet. Schließen Sie das Netzkabel des Geräts an eine geeignete Stromquelle an, und schalten Sie den EIN/
AUS-Schalter auf EIN (I). Während die SMRT-Einheit ihre Einschaltsequenz durchläuft, wird in etwa einer Minute
der STVI-Startbildschirm angezeigt und dann der Bildschirm für den manuellen Start.
2.2 Kommunikationsanschluss
Es gibt einen Ethernet-Kommunikationsanschluss für das SMRT2.

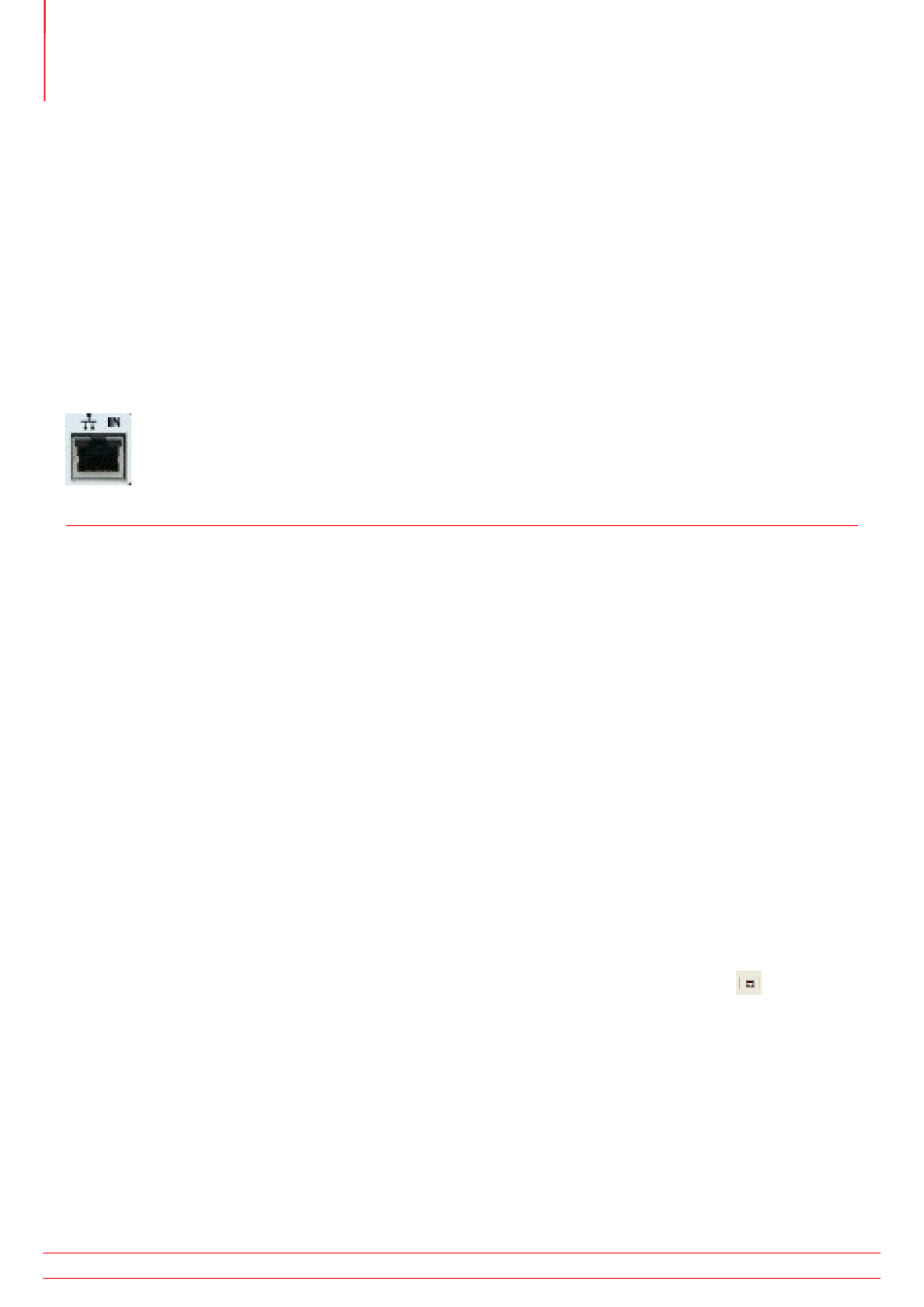

Abbildung 311. SMRT2-Ethernet-Anschluss
2.2.1 IN Ethernet-Anschluss
Der IN-Ethernet-Anschluss ist ein 10/100BaseTX-Port und ist der primäre PC-Verbindungsanschluss. Dieser Anschluss
unterstützt die automatische MDI- / MDI-X-Crossover-Konfiguration, sodass sowohl Standard- als auch Crossover-
Ethernet-Kabel verwendet werden können. Der Anschluss eignet sich optimal zum Herunterladen von EMTP-Dateien,
DFR-Streaming und zur Aktualisierung der Firmware des Geräts. Dieser Anschluss kann auch für den Betrieb mehrerer
Einheiten verwendet werden. Das Gerät, das den 61850 OUT-Link bereitstellt, stellt die Hauptphasenreferenz für alle
nachgeschalteten Einheiten bereit. Darüber hinaus kann der Anschluss auch verwendet werden, um über ein Netzwerk
mit der SMRT2-Einheit zu kommunizieren.
Dieser Anschluss kann auch verwendet werden, um mehrere SMRT-Einheiten für den synchronen Mehrphasenbetrieb
miteinander zu verbinden.
2.2.1.1 Einstellender SMRT-IP-Adresse für den Betrieb mit einem PC
Verbinden Sie mit dem im Lieferumfang des Geräts enthaltenen Ethernet-Kabel den IN-Ethernet-Anschluss des
SMRT-Geräts mit dem Ethernet-Anschluss des PCs. Schalten Sie das Prüfset ein. Während die SMRT-Einheit ihre
Einschaltsequenz durchläuft, wird in weniger als einer Minute der RTMS-Startbildschirm angezeigt. Wenn Sie die PC-
Version der RTMS-Software verwenden, wird das an den PC angeschlossene SMRT-Gerät automatisch erkannt. Sobald
die Konfiguration des angeschlossenen SMRT-Geräts ermittelt wurde, wird der Bildschirm für manuelle Prüfungen
angezeigt. Es kann jedoch vorkommen, dass das Gerät aufgrund der Firewall-Einstellungen nicht automatisch
erkannt wird. In diesem Fall kann die Firewall ausgeschaltet werden, oder Sie können die IP-Adresse direkt über
den Konfigurationsbildschirm des PowerDB-Geräts eingeben, indem Sie in der PowerDB-Symbolleiste
Schaltfläche „Instrument Setup" (Geräte-Setup) klicken. Markieren Sie im Bildschirm „Instrument Configuration"
(Gerätekonfiguration) wie in der folgenden Abbildung dargestellt, das Kontrollkästchen „Auto Discover Unit" (Gerät
automatisch erkennen).
