Megger SMRT2 Benutzerhandbuch Seite 177

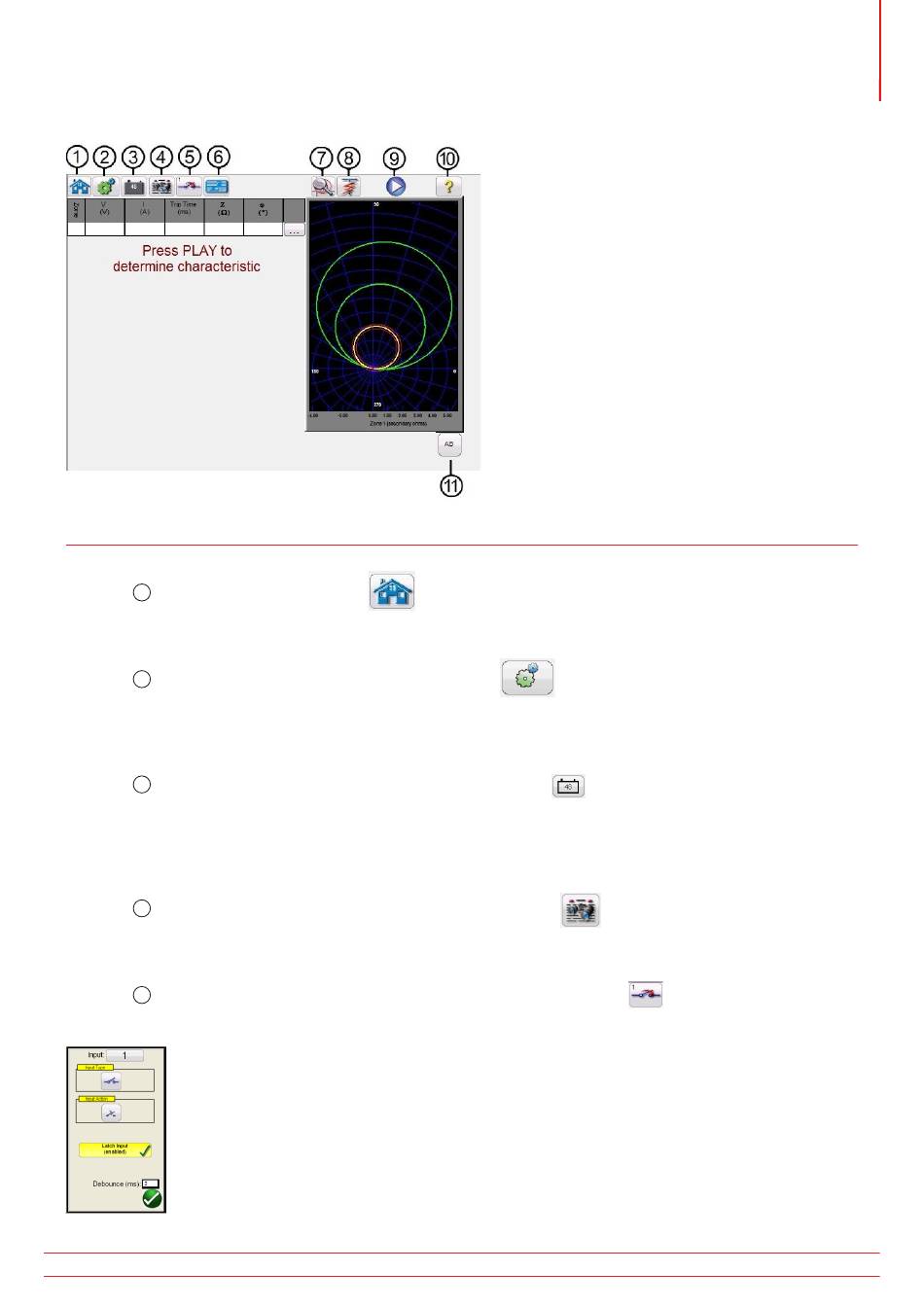

Abbildung 189. Messbildschirm für unbekanntes Impedanzrelais
3.6.8.7.1 Schaltfläche „Home" (Start)
1
Durch Drücken der Startschaltfläche kehren Sie zum Bildschirm für manuelle Tests zurück.
3.6.8.7.2 Schaltfläche „Configuration" (Konfiguration)
2
Drücken Sie diese Schaltfläche, um zum STVI-Konfigurationsbildschirm zu gelangen. Weitere Informationen zum
Konfigurationsbildschirm finden Sie in Abschnitt 2.2.1 „Konfiguration".
3.6.8.7.3 Schaltfläche „Battery Simulator" (Batteriesimulator)
3
Schaltfläche für den Batteriesimulator: Der Batteriesimulator wird durch Drücken dieser Schaltfläche ein- und
ausgeschaltet. Die Hintergrundfarbe ändert sich dabei: Rot für EIN und Schwarz für AUS. Die anzulegende Spannung
wird mithilfe der Schaltfläche angezeigt und kann durch Drücken der Konfigurationsschaltfläche geändert werden.
3.6.8.7.4 Schaltfläche „Review Test Report" (Prüfbericht lesen)
4
Drücken Sie diese Schaltfläche, um die Testergebnisse anzuzeigen.
3.6.8.7.5 Schaltfläche „Binary Input Setting" (Einstellung Binäreingang)
5
Drücken Sie diese Schaltfläche, um das Dialogfeld „Binary Input" (Binäreingang) anzuzeigen.
www.megger.com
3.6.8.7.1 Schaltfläche „Home" (Start)
177
STVI_SMRT Series user guide
