"Default Settings Options" (Optionen Für Standardeinstellungen) - Megger SMRT2 Benutzerhandbuch

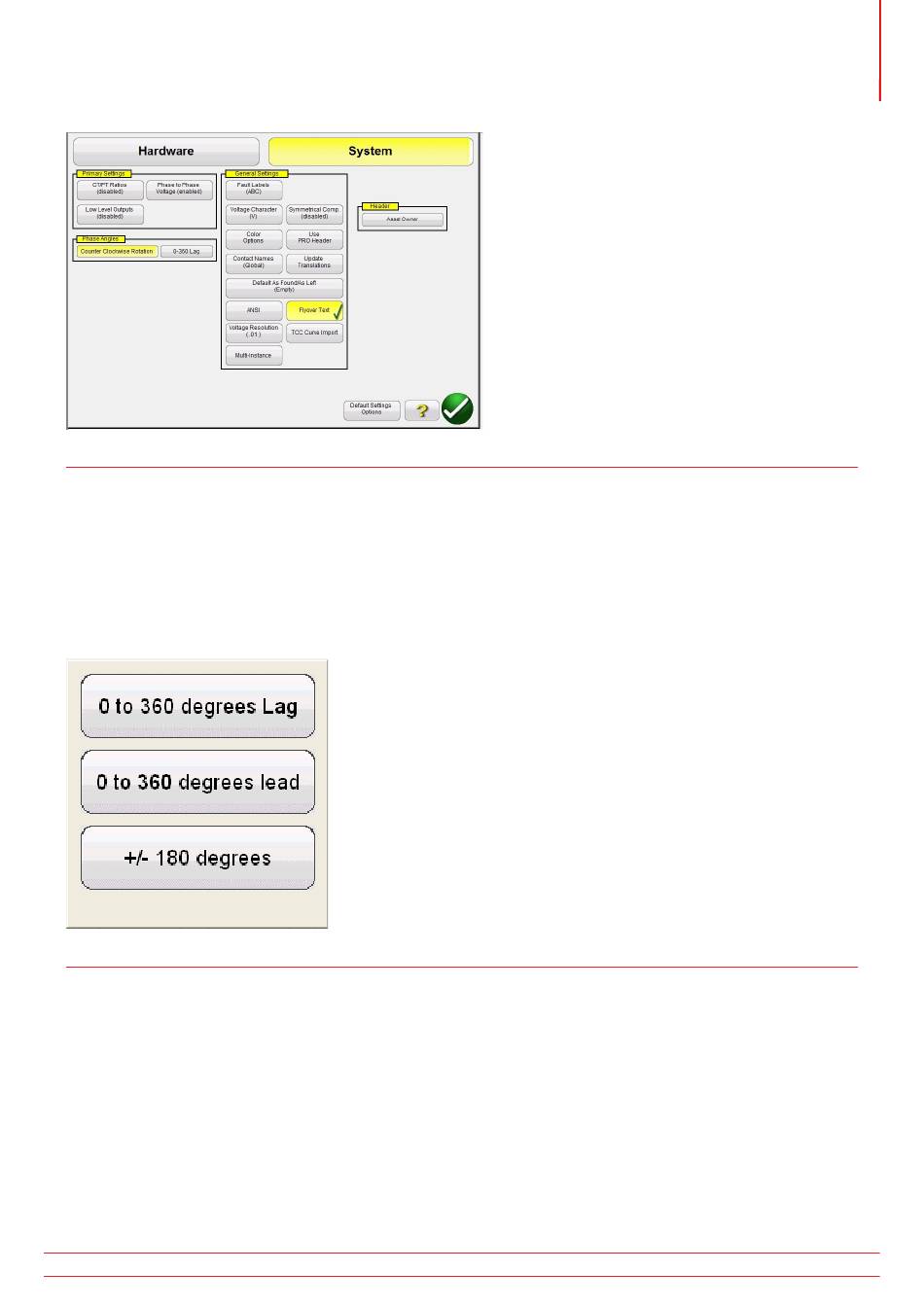

Abbildung 11. Bildschirm „Systemeinstellungen"
2.3.1.13 „Phase Angles" (Phasenwinkel)
Der Abschnitt für die Phasenwinkelsteuerung befindet sich in den Systemeinstellungen des Konfigurationsbildschirms.
Wählen Sie die gewünschte Phasenwinkelanzeige für den Phasenvektorbildschirm aus. Die
Phasenwinkelbezeichnungen können auf 0 bis 360 Grad Lead/Lag (voreilend/nacheilend) oder ± auf 180 Grad (positive
Winkel sind voreilend) eingestellt werden. Die Drehung kann entweder auf links- oder rechtsdrehend eingestellt
werden. Die werkseitige Standardeinstellung ist 0 - 360° nacheilend. Drücken Sie die Auswahlschaltfläche „Phase
Angle" (Phasenwinkel). Der folgende Bildschirm wird angezeigt.
Abbildung 12. Bildschirm „Phase Angle Selection" (Phasenwinkelauswahl)
Weitere Informationen zur Einstellung von Phasenwinkelbeziehungen finden Sie in Abschnitt 3.2.
2.3.1.14 „Default Settings Options" (Optionen für Standardeinstellungen)
Diese Schaltfläche finden Sie in den allgemeinen Einstellungen der Systemeinstellungen. Mit dieser Schaltfläche erhalten
Sie Zugriff auf die Einstellungsoptionen „Save as Default" (Als Standard speichern), „Restore Default" (Standard
wiederherstellen), „Restore Factory" (Werkseinstellungen wiederherstellen), „Restore Factory Hot Environment"
(Werkseinstellungen wiederherstellen, heiße Umgebung)".
