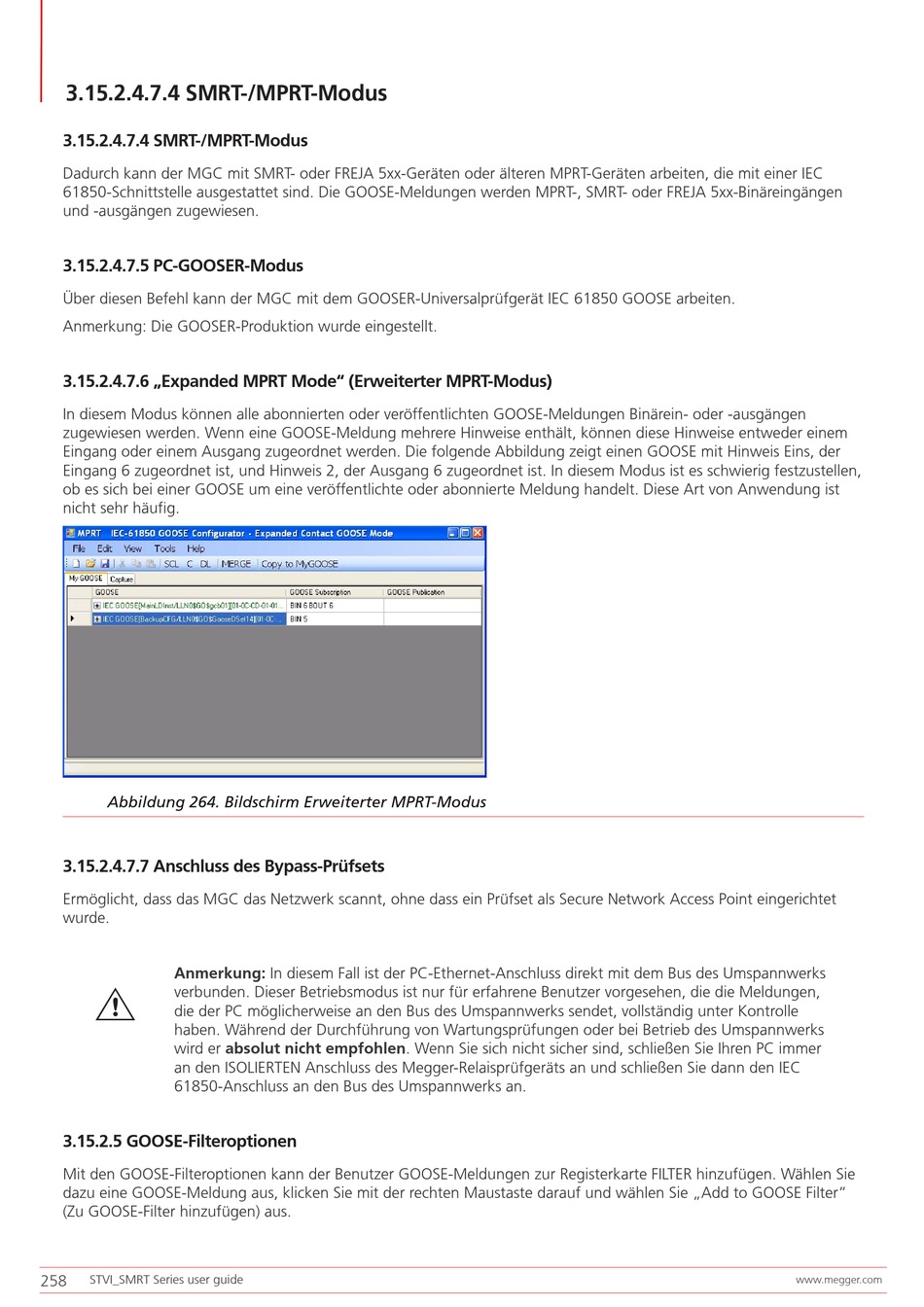

3.15.2.4.7.4 SMRT-/MPRT-Modus
3.15.2.4.7.4 SMRT-/MPRT-Modus
Dadurch kann der MGC mit SMRT- oder FREJA 5xx-Geräten oder älteren MPRT-Geräten arbeiten, die mit einer IEC
61850-Schnittstelle ausgestattet sind. Die GOOSE-Meldungen werden MPRT-, SMRT- oder FREJA 5xx-Binäreingängen
und -ausgängen zugewiesen.
3.15.2.4.7.5 PC-GOOSER-Modus
Über diesen Befehl kann der MGC mit dem GOOSER-Universalprüfgerät IEC 61850 GOOSE arbeiten.
Anmerkung: Die GOOSER-Produktion wurde eingestellt.
3.15.2.4.7.6 „Expanded MPRT Mode" (Erweiterter MPRT-Modus)
In diesem Modus können alle abonnierten oder veröffentlichten GOOSE-Meldungen Binärein- oder -ausgängen
zugewiesen werden. Wenn eine GOOSE-Meldung mehrere Hinweise enthält, können diese Hinweise entweder einem
Eingang oder einem Ausgang zugeordnet werden. Die folgende Abbildung zeigt einen GOOSE mit Hinweis Eins, der
Eingang 6 zugeordnet ist, und Hinweis 2, der Ausgang 6 zugeordnet ist. In diesem Modus ist es schwierig festzustellen,
ob es sich bei einer GOOSE um eine veröffentlichte oder abonnierte Meldung handelt. Diese Art von Anwendung ist
nicht sehr häufig.
Abbildung 264. Bildschirm Erweiterter MPRT-Modus
3.15.2.4.7.7 Anschluss des Bypass-Prüfsets
Ermöglicht, dass das MGC das Netzwerk scannt, ohne dass ein Prüfset als Secure Network Access Point eingerichtet
wurde.
Anmerkung: In diesem Fall ist der PC-Ethernet-Anschluss direkt mit dem Bus des Umspannwerks
G
verbunden. Dieser Betriebsmodus ist nur für erfahrene Benutzer vorgesehen, die die Meldungen,
die der PC möglicherweise an den Bus des Umspannwerks sendet, vollständig unter Kontrolle
haben. Während der Durchführung von Wartungsprüfungen oder bei Betrieb des Umspannwerks
wird er absolut nicht empfohlen. Wenn Sie sich nicht sicher sind, schließen Sie Ihren PC immer
an den ISOLIERTEN Anschluss des Megger-Relaisprüfgeräts an und schließen Sie dann den IEC
61850-Anschluss an den Bus des Umspannwerks an.
3.15.2.5 GOOSE-Filteroptionen
Mit den GOOSE-Filteroptionen kann der Benutzer GOOSE-Meldungen zur Registerkarte FILTER hinzufügen. Wählen Sie
dazu eine GOOSE-Meldung aus, klicken Sie mit der rechten Maustaste darauf und wählen Sie „Add to GOOSE Filter"
(Zu GOOSE-Filter hinzufügen) aus.
258
STVI_SMRT Series user guide
www.megger.com
