3.1.6 Schaltfläche „Relay Settings" (Relaiseinstellungen)
3.1.6
Schaltfläche „Relay Settings" (Relaiseinstellungen)
6
Drücken Sie diese Schaltfläche, um auf das Datenfenster „Relay Settings" (Relaiseinstellungen) zuzugreifen. Hier kann
der Benutzer Informationen zu dem getesteten Relais, wie Hersteller, Modellnummer, Seriennummer, CT- und PT-
Informationen usw., in verschiedenen Dateiformaten importieren oder exportieren.

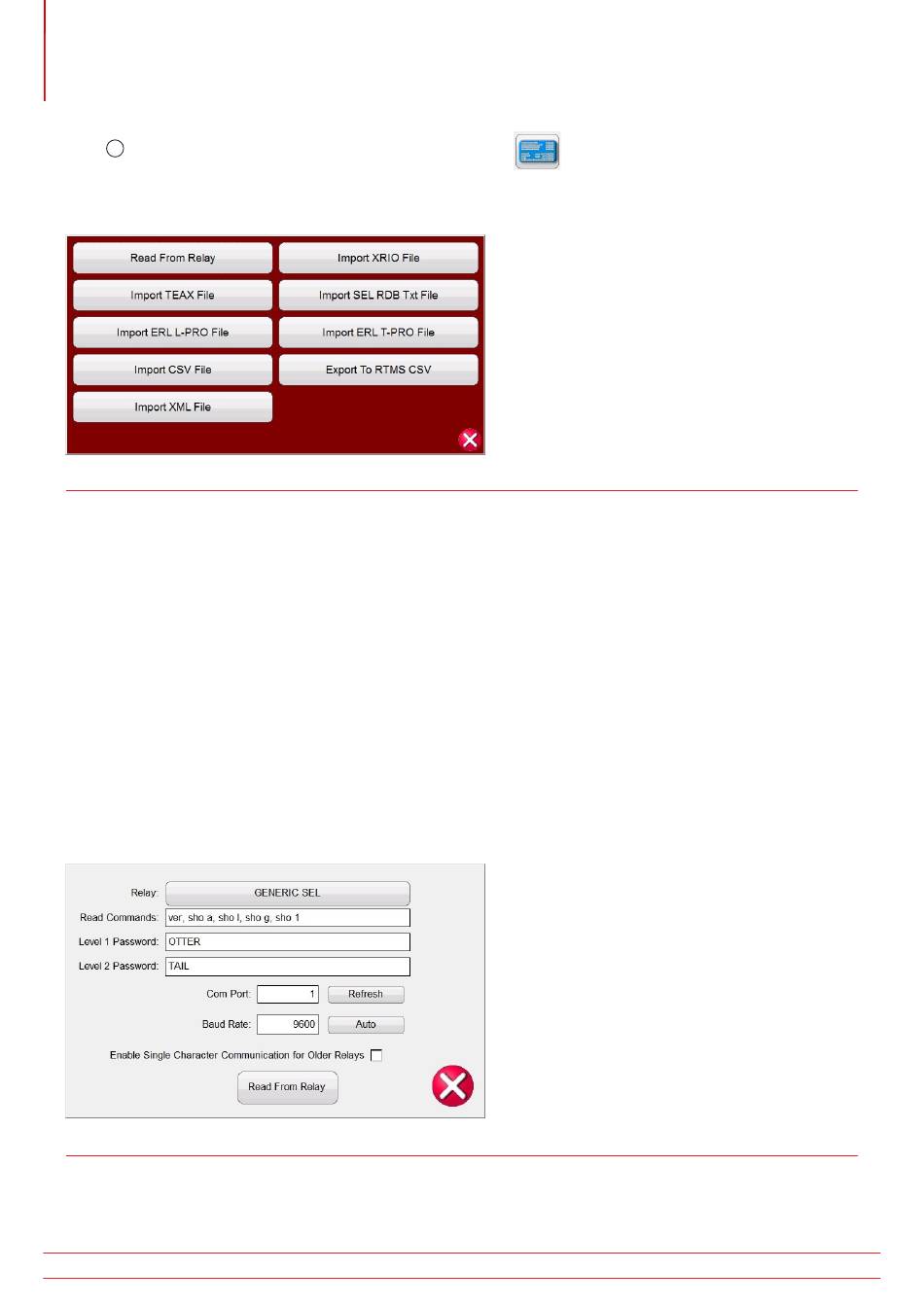

Abbildung 29. Optionen, die durch Drücken der Import/Export-Schaltfläche bereitgestellt werden
3.1.6.1 Import-/Exportoptionen für Relaiseinstellungen
3.1.6.1.1 „Read from Relay" (Aus Relais lesen):
Drücken Sie diese Schaltfläche, um Relaiseinstellungen direkt vom Relais zu importieren. Die beiden unterstützten
Formate sind SEL Serial und Modbus. Das Modbus-Protokoll wird zum Herunterladen von Einstellungen von UR-Relais
des Typs GE Multilin verwendet.
3.1.6.1.1.1 „Read from SEL Relay:" (Aus SEL-Relais lesen):
Im ersten Schritt wird eine Kommunikationsverbindung mit dem zu prüfenden Relais hergestellt. Dazu ist ein serieller
USB-Anschluss entweder am PC oder am Relais-Prüfsystem erforderlich.
1. Drücken oder klicken Sie auf die Schaltfläche „SEL Relay" (SEL-Relais), und der Kommunikationsbildschirm für
generisches SEL wird ähnlich wie in der folgenden Abbildung angezeigt.
Abbildung 30. Kommunikationsbildschirm für generisches SEL
Beachten Sie, dass die typischen Standard-Lese-Befehle, die Passwortstufen 1 und 2 sowie die COM-Port-Zuweisung
und die Baudraten voreingestellt sind.
68
