3.1.19.1.6 Schaltfläche „Power Swing Mode" (Modus Leistungspendelung)

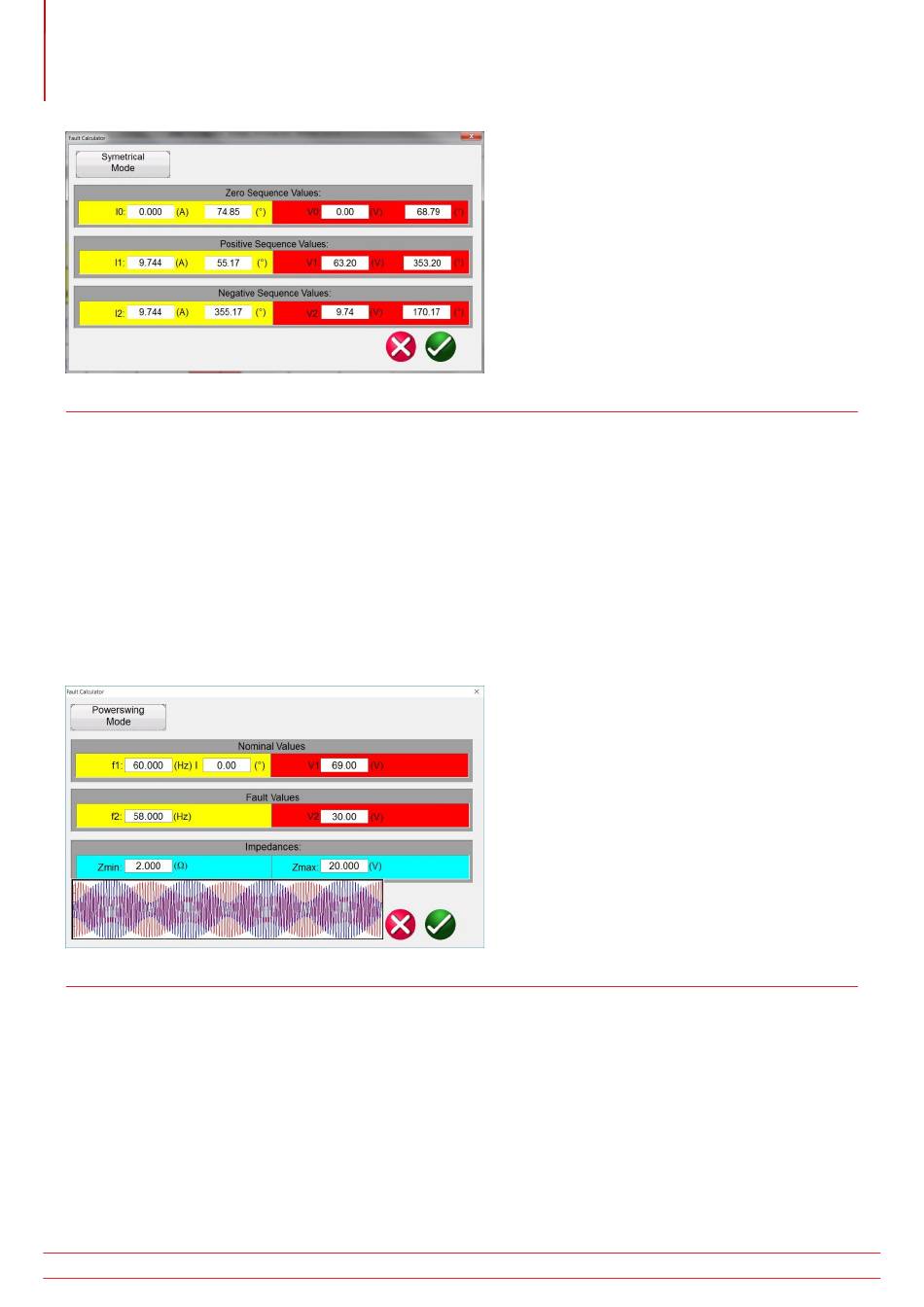

Abbildung 70. Bildschirm zur Einstellung der symmetrischen Eingänge
Um unsymmetrische Fehlerbedingungen zu simulieren, kann ein Satz dreiphasiger unsymmetrischer Ströme oder
Spannungen in drei Sätze symmetrischer Komponenten mit positiven, negativen und Nullsequenzwerten aufgelöst
werden. Nullsequenzströme und -spannungen treten als Ergebnis eines Phase-zu-Erdung-Fehlers im System auf. Bei der
Prüfung der Nullsequenz geben Sie den Wert für den Nullsequenzstrom oder die Nullsequenzspannung in das obige
Fenster ein. Nach der Rückkehr zum Messbildschirm werden die entsprechenden Strom- und/oder Spannungswerte
angezeigt und können geprüft werden. Die negative Sequenz ist das Ergebnis einer dreiphasigen Unsymmetrie.
Geben Sie die gewünschten negativen Sequenzwerte für Spannung und Strom ein. Wenn Sie zum Messbildschirm
zurückkehren, werden alle drei Phasenwerte berechnet und für die Prüfung angezeigt.
3.1.19.1.6 Schaltfläche „Power Swing Mode" (Modus Leistungspendelung):
Drücken oder klicken Sie auf die Schaltfläche „Power Swing Mode" (Modus Leistungspendelung), um den Bildschirm
für die Eingangseinstellungen für Leistungspendelung aufzurufen. Siehe folgende Abbildung.
Abbildung 71. Bildschirm für die Eingabe der Leistungspendelungseinstellungen
Das Simulations-Tool für Leistungspendelung verwendet zwei überlagernde Wellenformen ähnlicher Frequenzen, um
einen gleichmäßigen Impedanzanstieg zu erzielen. Diese Methode ähnelt einem Modell mit zwei Quellen, da beide
Quellen ähnliche Frequenzen und Amplituden aufweisen. Die Änderung der Impedanz kann gesteuert werden sowie
die minimalen und maximalen Impedanzen, die Anzahl der Polfehler sowie die Ausgangsphasenwinkelbeziehungen.
Im nächsten Abschnitt werden die Werte beschrieben, die zur Berechnung der erforderlichen Prüfwerte verwendet
werden, und es wird erläutert, wie eine kontrollierte Leistungspendelung implementiert wird.
Um eine Leistungspendelung anzuwenden, müssen die folgenden Parameter definiert werden.
