1.2.1 Eingangsnetzkabel

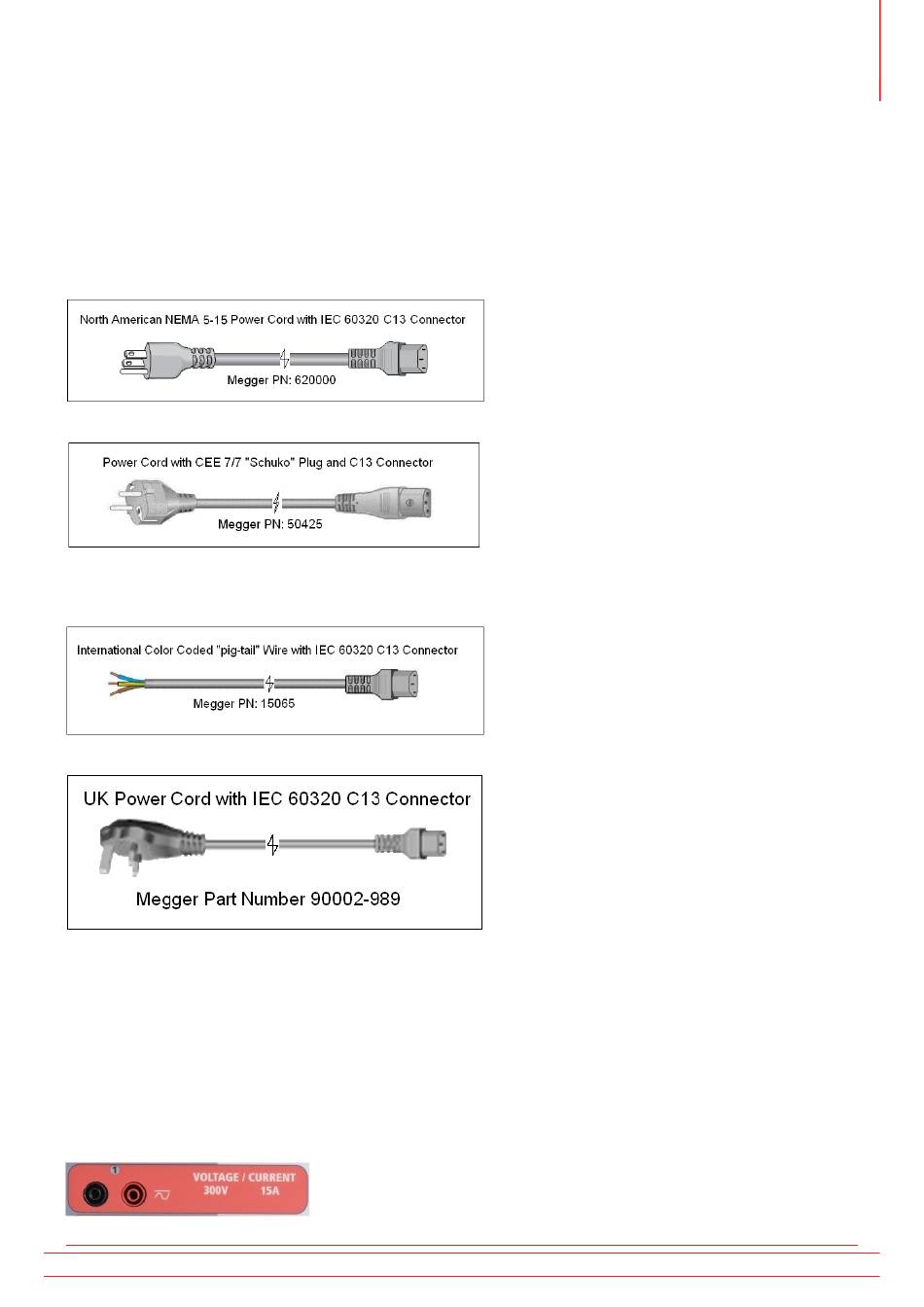

Je nach Land kann das Netzkabel mit einem NEMA 5-15-Stecker, einem Schuko-Stecker CEE 7/7 mit 2 Kontakten, mit
international farbkodierten Pigtail-Drähten (hellblau, braun und grün mit gelbem Streifen) geliefert werden, wobei die
Isolierummantelung zur Installation des entsprechenden Steckers abisoliert ist. Zudem ist ein spezielles Netzkabel für
Großbritannien erhältlich.
Modell SMRT2D 20NXXXAXXX
Modell SMRT2D 20NXXXEXXX
Modell SMRT2D 20NXXXIXXX
Teilenummer 15065, ist für die Verdrahtung mit dem entsprechenden Stecker vorbereitet (länderabhängig). Es gelten
die folgenden Farben: Braun = Phase, Blau = Neutralleiter und Grün/Gelb = Schutzleiter.
Modell SMRT2D 20NXXXUXXX
1.3 Spannung – Stromgeneratormodul (VIGEN)
Spannungen und Ströme werden durch die rote bzw. gelbe Umrandung der einzelnen Ausgangskanäle angegeben. Die
Spannungskanäle der Phasen 1 und 2 sind rot markiert. Die Stromkanäle der Phasen 1 und 2 sind gelb markiert. Alle
Ausgänge sind unabhängig von plötzlichen Änderungen der Netzspannung und -frequenz und werden so geregelt,
dass Änderungen der Lastimpedanz den Ausgang nicht beeinflussen. Standardverstärkerausgänge sind isoliert oder
potenzialfrei.
1.3.1 Konvertierbarer Spannungs-/Stromverstärker
Abbildung 320. Spannungskanal SMRT2D
www.megger.com
wird mit einem Netzkabel für Nordamerika (Teilenummer 620000) geliefert.
wird mit einem Netzkabel für Kontinentaleuropa (Teilenummer 50425) geliefert.
wird mit einem Netzkabel mit internationaler Farbcodierung geliefert. Das Kabel,
wird mit einem Netzkabel für Großbritannien (Teilenummer 90002-989) geliefert.
